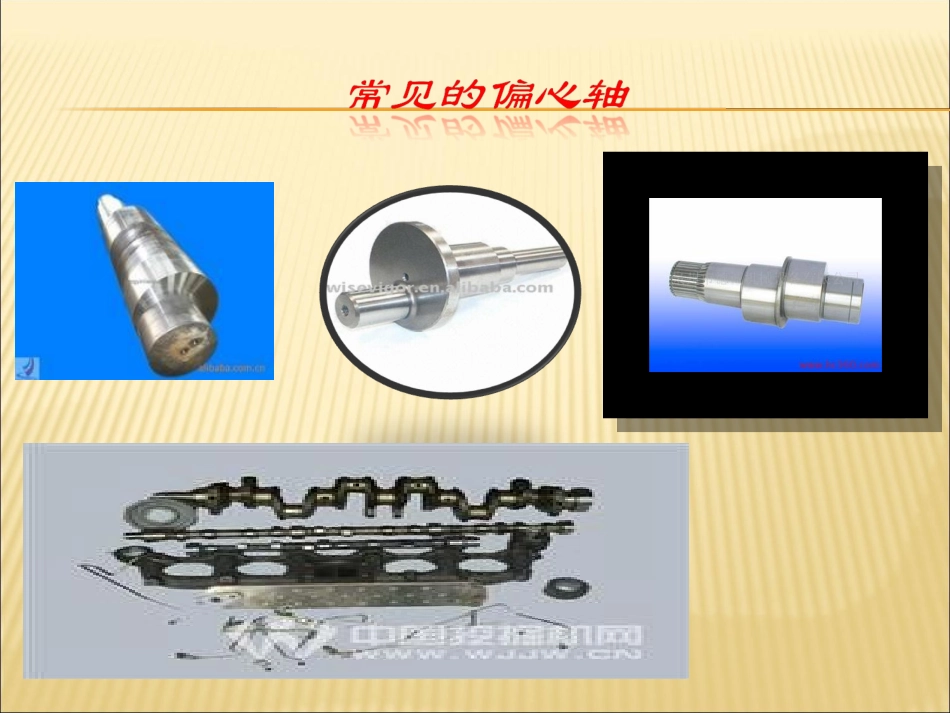

学习领域制作人：曹正洁机电工程学院11452班PIANXINZHOUDEJIAGONGGONGYI学习情境四偏心轴的车削加工1.掌握偏心轴车学的方法2.学会偏心轴的加工操作3.培养良好的职业道德任务要求任务一1.阅读分析零件图。2.正确分析加工要求和加工方法。3.完成车削设备、刀具、工件装夹方式的信息采集。任务二1.选择车床和刀具。2.了解偏心工件装夹方式。任务三1.掌握偏心工件的安装。2.计算偏心距。3.偏心工件的车削训练。4.完成偏心轴的车削加工。任务四1.对加工的产品进行检查。2.考察学生实际操作能力、质量意识，正确检测工件。3.进行工件质量分析，分析零件超差的原因和应当采取的措施。任务五1.对工艺方案合理性进行分析。2.对学生车削操作技能进行评价、优化，提高产品质量和生产效率。3.对操作过程进行评价、优化，降低生产和管理成本。●在机械传动中，回转运动变为往复直线运动或直线运动变为回转运动，一般都采用偏心零件来完成。发动机的曲轴回转变往复直线运动任务一偏心轴图样分析●当外圆和外圆轴线或内孔与外圆的轴线平行而不重合(偏一个距离)的零件叫偏心工件。●外圆与外圆偏心的零件叫偏心轴，内孔与外圆偏心的零件叫偏心套，两轴线之间的距离叫偏心距。偏心盘偏心套偏心轴偏心距一.一般知识要求1.掌握偏心距的计算及偏心工件的装夹方法。2.掌握检测偏心零件的方法。二.车削技能要求1.掌握偏心工件的装夹车削技能。2.尺寸精度符合图纸要求，形位公差、表面粗糙度符合要求。车端面——车外圆——倒角——调头车偏心外圆——车总长——倒角。三.加工方法1.装备选择CA6140车床、刀具、夹具及装夹方法。2.加工步骤●下料φ36mm×62mm45＃钢●三爪自定心卡盘装夹、车端面。●车外圆。●调头用垫块装夹找正，车偏心，尺寸至图纸要求。●车总长。025.0050.032025.0050.0221.车床的维护保养知识。2.掌握偏心距的计算及偏心工件的装夹车削方法。3.掌握检测偏心零件的方法。4.遵守安全操作规程，养成文明生产、安全生产的良好习惯。任务二一.偏心工件安装方法的选择二.偏心工件车削方法的选择4.2.1/2偏心工件安装车削方法应按工件的不同数量、形状和精度要求采用不同的装夹方法，将需要加工偏心部分的轴线找正到与车床主轴轴线相重合的位置进行加工，并注意轴线间的平行度和偏心距的精度。主轴轴线偏心轴线一.在三爪卡盘上车削长度较短，数量较多，偏心距较小，精度要求不高的偏心工件，可以在三爪卡盘的一个卡爪上垫上垫片，使工件产生偏心来车削偏心工件。垫片●垫片厚度χ计算公式De3De322χ=1/2式中：D——工件直径(mm)e——工件偏心距(mm)χ——垫片厚度(mm)简化公式X=1.5e±1.5Δe●工件的装夹和车削方法⑴把垫片垫在工件与卡盘任意一卡爪接触面之间夹紧。⑵用划线盘或百分表校正工件水平和垂直方向位置。⑶首件加工进行试车、检验，计算出修正后的垫片厚度正式车削，车削方法同外圆和内孔一样。二.在四爪卡盘上车削数量少、长度短，形状比较复杂的偏心工件，可在四爪卡盘上车削。●工件装夹和车削方法⑴先把工件划线确定偏心的轴线，然后在四爪卡盘上安装、校正、车削。偏心圆中心在V铁上划偏心⑵将工件垫上薄铜皮，夹紧后，让尾座顶尖接近工件，调整卡爪位置，使顶尖对准偏心圆中心(图中的A点)，然后移去尾座。A点⑶使划针对准工件外圆侧素线校正水平，转过90o，校正另一条侧素线。然后校正偏心圆，使偏心圆轴线与车床主轴轴线重合。⑷将四个卡爪均匀夹紧，经检查没有位移，即可车削。校正侧素线校正偏心圆三.用双卡盘车削偏心工件适用于加工长度较短、偏心距较小，数量较大的偏心工件。优点：一批工件只需校正一次偏心距。缺点：两个卡盘重叠一起，刚性较差。加工前先调偏心距：先用一根加工好的心轴装夹在三爪卡盘上，并校正。然后调整四爪单动卡盘，将心轴中心偏移一个工件的偏心距，卸下心轴，就可以装夹工件进行加工。四.用花盘车削偏心工件适用于加工长度较短、偏心距较大，精度要求不高的偏心孔工件。先将工件外圆、两端面加工至要求后，在一端面上画好偏心孔的位置，然后用压板均布地把工件装夹花盘上，用划针盘校正后压紧，即可车削...
