平面的投影及平面上的点VIP免费

平面的投影及平面上的点_第1页
1/47
平面的投影及平面上的点_第2页
2/47
平面的投影及平面上的点_第3页
3/47

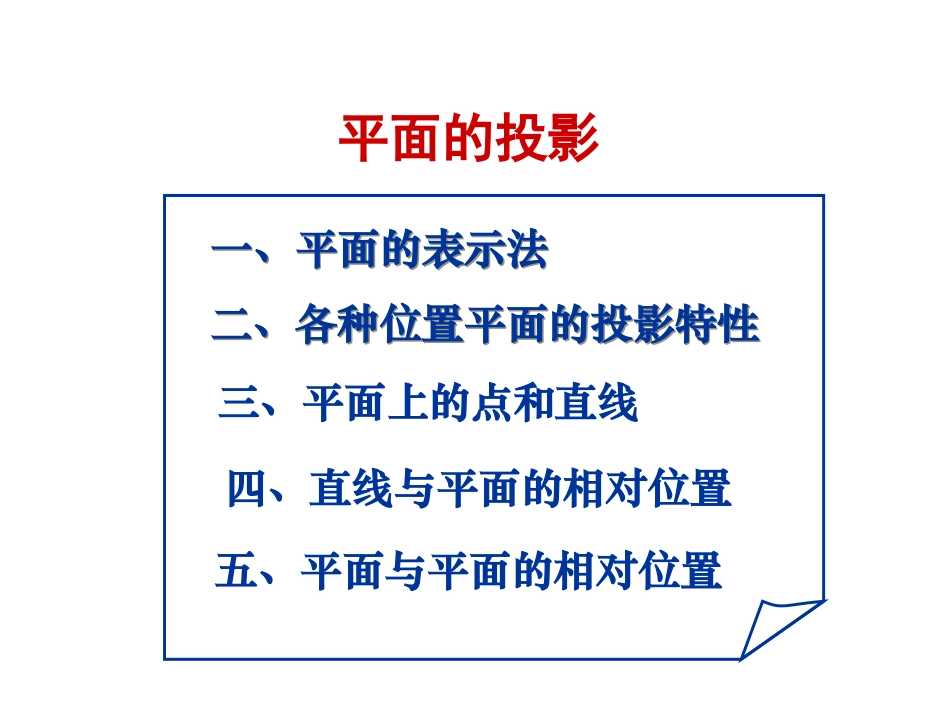

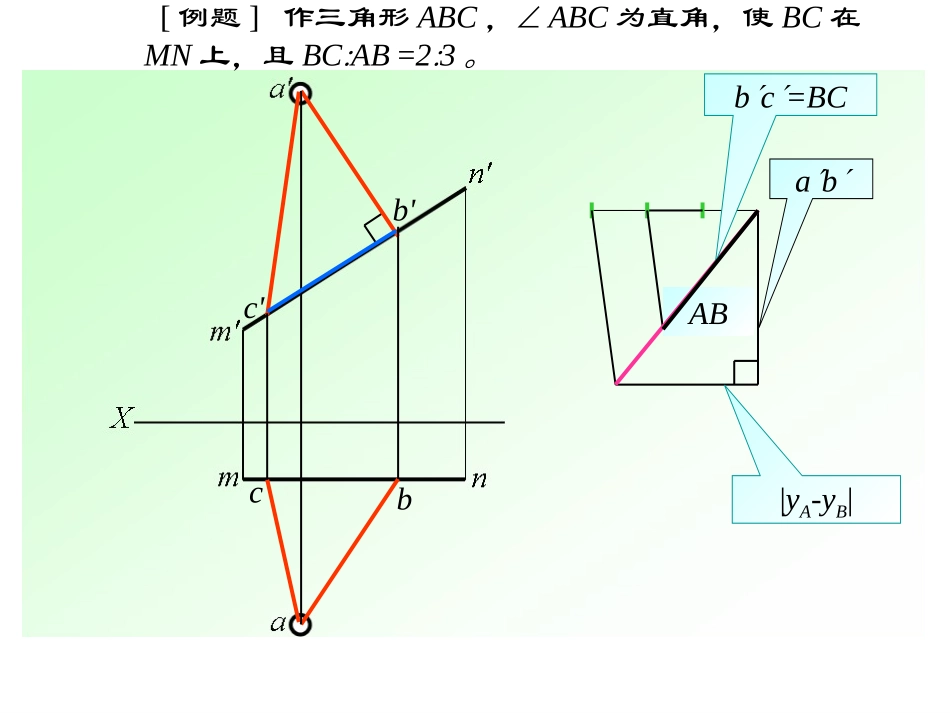

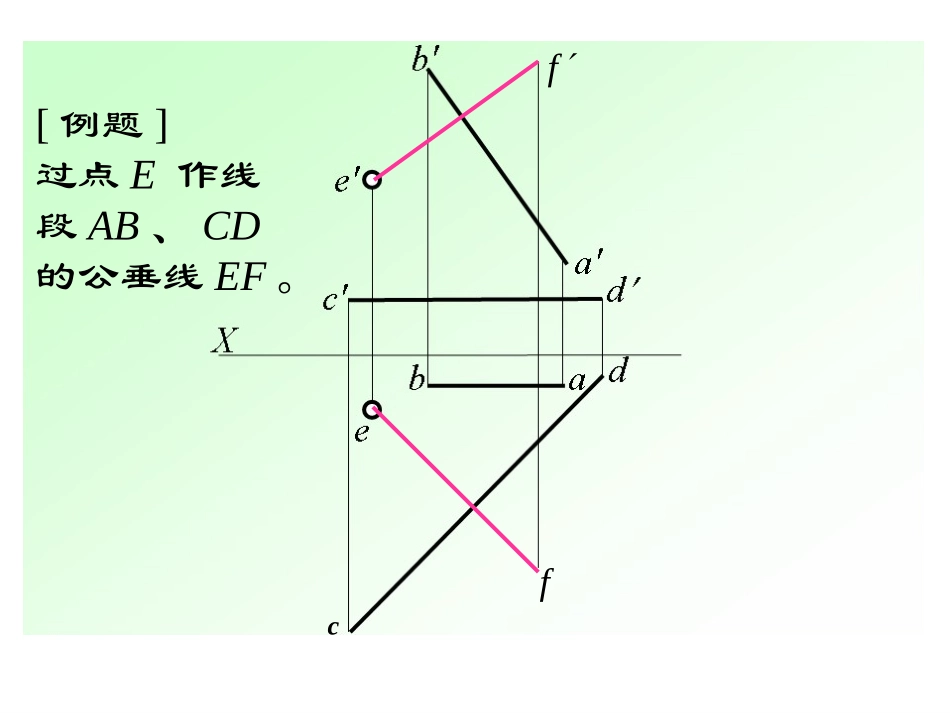

[例题]过点E作线段AB、CD的公垂线EF。ffcb'[例题]作三角形ABC,ABC为直角,使BC在MN上,且BCAB=23。bcABab|yA-yB|bc=BCc'平面的投影二、各种位置平面的投影特性二、各种位置平面的投影特性一、平面的表示法一、平面的表示法三、平面上的点和直线四、直线与平面的相对位置五、平面与平面的相对位置一、平面的表示法1.几何元素表示法2.迹线表示法一个平面的空间位置可以由下列任一组几何元素来确定:(1)不在同一直线上的三个点;(2)一直线和直线外的一个点;(3)相交两直线;(4)平行两直线;(5)任意平面图形。(1)不在同一直线上的三个点;(2)一直线和直线外的一个点;(3)相交两直线;(4)平行两直线;(5)任意平面图形。1.几何元素表示法平面的投影可以由其中一组几何元素的投影来表示。’a’abb’cc’x一直线和直线外的一个点x’a’abb’cc’相交两直线’a’abb’cc’x平行两直线c’’a’abb’cx任意平面图形用各组几何元素所表示的同一平面的投影图。x’a’abb’cc’不在同一直线上的三点△ABC⊥P面投影积聚为一直线abc△ABC⊥P面投影积聚为一直线abc△ABC∥P面投影反映实形△abc≌△ABC△ABC∥P面投影反映实形△abc≌△ABC△ABC倾斜于P面投影为小于原平面的类似形△abc<△ABC△ABC倾斜于P面投影为小于原平面的类似形△abc<△ABC平面对一个投影面的投影特性d(a)c(b)平面的投影(a)(b)(c)badcEFMemfbcada"b"c"ca'b'baABC一般位置面与三个投影面都处于倾斜位置的平面。一般位置平面三个投影都是小于原平面的类似形。ab’b”XZYHOa’s’s”a”bsYw一般位置平面铅垂面--仅⊥H面的平面正垂面--仅⊥V面的平面侧垂面--仅⊥W面的平面铅垂面--仅⊥H面的平面正垂面--仅⊥V面的平面侧垂面--仅⊥W面的平面1.投影面垂直面垂直于一个投影面而对另外两个投影面倾斜的平面。垂直于一个投影面而对另外两个投影面倾斜的平面。各种位置平面的投影特性铅垂面--仅⊥H面的平面A.水平投影p积聚为一倾斜线段,并反映β、γ角。B.正面投影p’和侧面投影p”都是小于原平面的类似形。A.水平投影p积聚为一倾斜线段,并反映β、γ角。B.正面投影p’和侧面投影p”都是小于原平面的类似形。pp’p”XZYWYHOγβ铅垂面--仅⊥H面的平面正垂面--仅⊥V面的平面A.正面投影p’积聚为一倾斜线段,并反映α、γ角。B.水平投影p和侧面投影p”都是小于原平面的类似形。A.正面投影p’积聚为一倾斜线段,并反映α、γ角。B.水平投影p和侧面投影p”都是小于原平面的类似形。γαpq’p”XZYWYHOγqq”q’Qqq’’侧垂面--仅⊥W面的平面A.侧面投影r’’积聚为一倾斜线段,并反映α、β角。B.水平投影r和正面投影r’都是小于原平面的类似形。A.侧面投影r’’积聚为一倾斜线段,并反映α、β角。B.水平投影r和正面投影r’都是小于原平面的类似形。αpr”XZYWYHOγrr’βr’Rrr’’YHYWYHYWHαβ投影面垂直面的投影特性γβγα投影面垂直面的投影特性:(1)在所垂直的投影面上的投影积聚为直线,它与投影轴的夹角反映平面对另外两个投影面的倾角。(2)在另外两个投影面上的投影是小于原平面的类似形。Xabc’b’a’分析:铅垂面的水平投影为斜交于X轴的直线,有积聚性。本题铅垂面用三角形表示。分析:铅垂面的水平投影为斜交于X轴的直线,有积聚性。本题铅垂面用三角形表示。c例1含直线AB(ab,a’b’)作铅垂面(用平面图形表示)。2.投影面平行面平行于某一投影面的平面。平行于某一投影面的平面。•//H面的平面--水平面•//V面的平面--正平面•//W面的平面–侧平面•//H面的平面--水平面•//V面的平面--正平面•//W面的平面–侧平面水平面--//H面的平面Zpp’p”XYHOYWA.水平投影p反映平面P的实形;B.正面投影p’和侧面投影p”都积聚为直线,分别∥OX轴和OYW轴。A.水平投影p反映平面P的实形;B.正面投影p’和侧面投影p”都积聚为直线,分别∥OX轴和OYW轴。正平面--//V面的平面YWqq’q”XZYHOA.正面投影q’反映平面P的实形;B.水平投影q和侧面投影q”都积聚为直线,分别∥OX轴和OZ轴。A.正面投影q’反映平面P的实形;B.水平投影q和侧面投影q”都积聚为直线,分别∥OX轴和OZ轴。q’Qqq’’侧平面--//W面的平面Rr‘r’‘HVWZr...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

平面的投影及平面上的点
