屏护间距及安全标志VIP免费

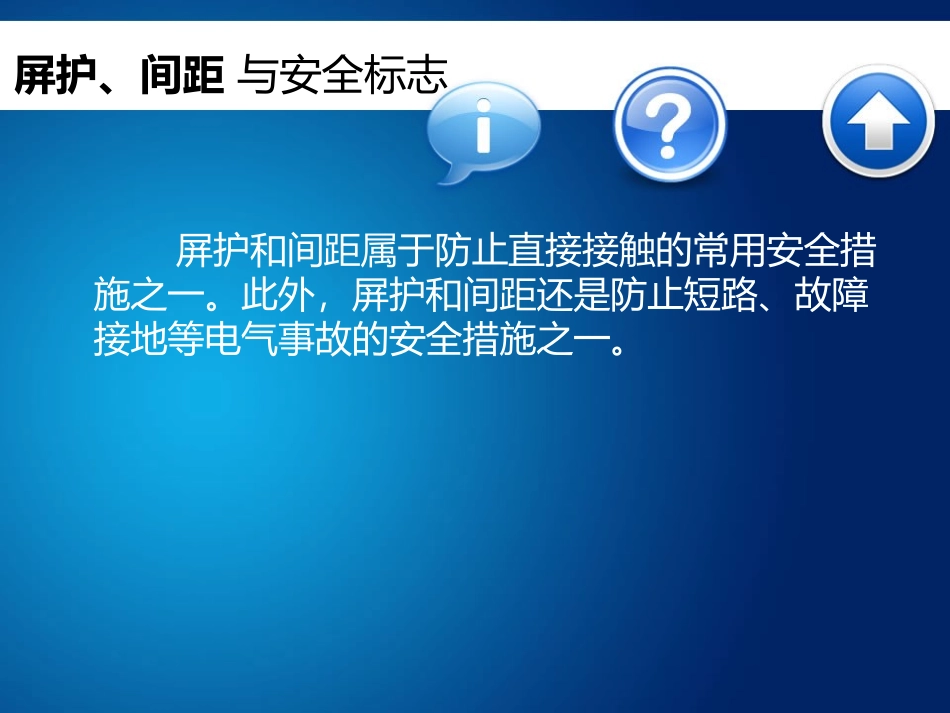

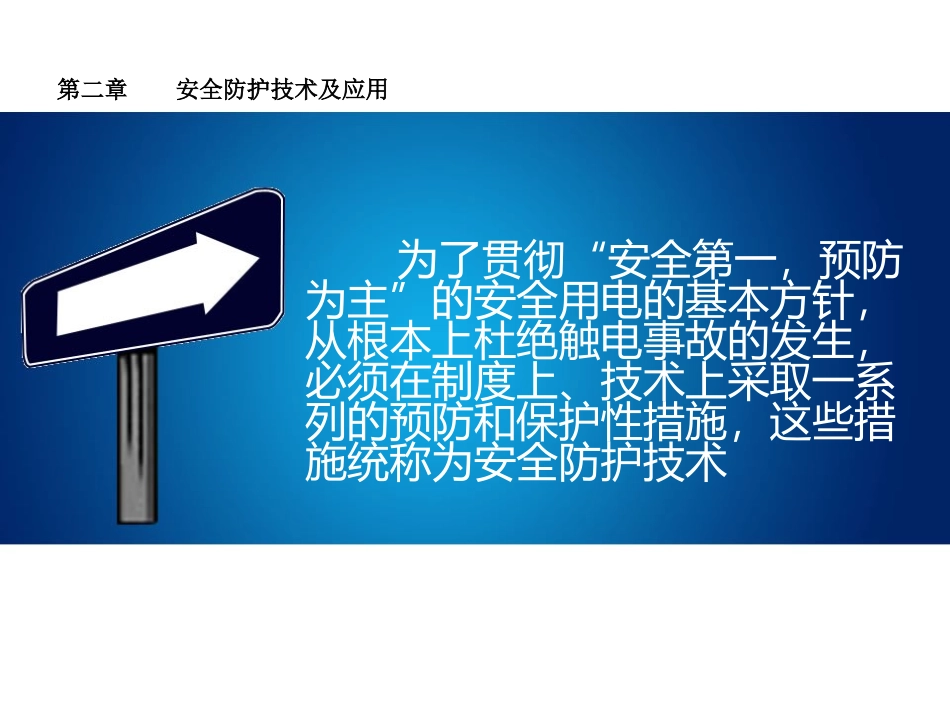

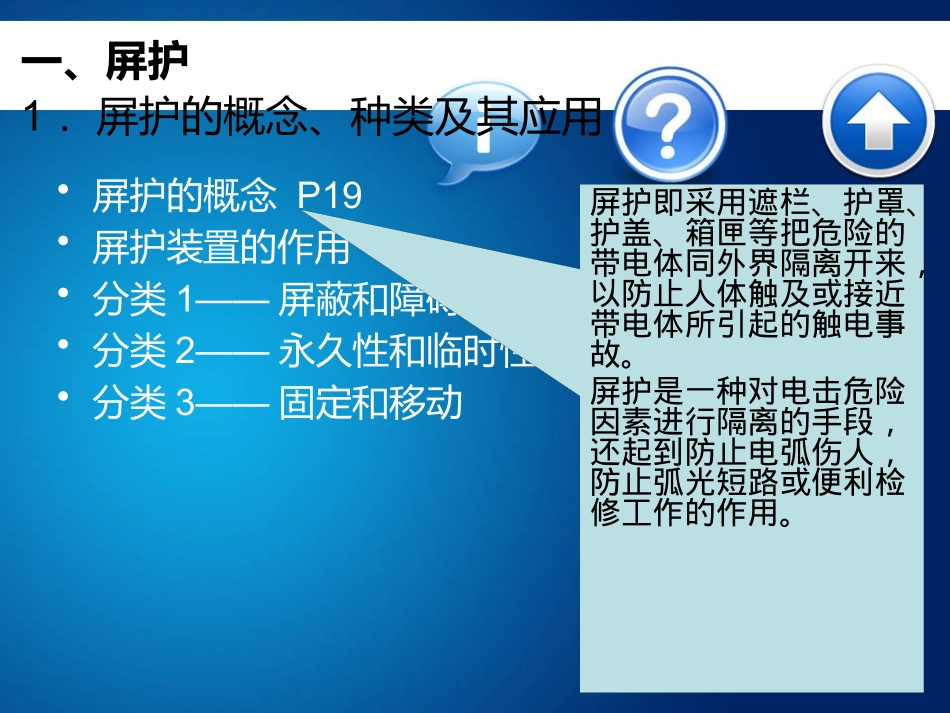

为了贯彻“安全第一，预防为主”的安全用电的基本方针，从根本上杜绝触电事故的发生，必须在制度上、技术上采取一系列的预防和保护性措施，这些措施统称为安全防护技术第二章安全防护技术及应用屏护、间距与安全标志屏护和间距属于防止直接接触的常用安全措施之一。此外，屏护和间距还是防止短路、故障接地等电气事故的安全措施之一。一、屏护1．屏护的概念、种类及其应用•屏护的概念P19•屏护装置的作用•分类1——屏蔽和障碍•分类2——永久性和临时性•分类3——固定和移动屏护即采用遮栏、护罩、护盖、箱匣等把危险的带电体同外界隔离开来，以防止人体触及或接近带电体所引起的触电事故。屏护是一种对电击危险因素进行隔离的手段，还起到防止电弧伤人，防止弧光短路或便利检修工作的作用。一、屏护1．屏护的概念、种类及其应用•屏护的概念•屏护装置的作用•分类1——屏蔽和障碍•分类2——永久性和临时性•分类3——固定和移动屏护装置主要用于电气设备不便于绝缘或绝缘不足以保证安全的场合。如开关电气的可动部分一般不能包以绝缘，因此需要屏护。对于高压设备，由于全部绝缘往往有困难，因此，不论高压设备是否有绝缘，均要求加装屏护装置。室内、外安装的变压器和变配电装置应装有完善的屏护装置。当作业场所邻近带电体时，在作业人员与带电体之间、过道、入口等处均应装设可移动的临时性屏护装置。一、屏护1．屏护的概念、种类及其应用•屏护的概念•屏护装置的作用•分类1——屏蔽和障碍•分类2——永久性和临时性•分类3——固定和移动屏护可分为屏蔽和障碍(或称阻挡物),两者的区别在于：后者只能防止人体无意识触及或接近带电体，而不能防止有意识移开、绕过或翻越该障碍触及或接近带电体。从这点来说，前者属于一种完全的防护，而后者是一种不完全的防护。一、屏护1．屏护的概念、种类及其应用•屏护的概念•屏护装置的作用•分类1——屏蔽和障碍•分类2——永久性和临时性•分类3——固定和移动屏护装置的种类又有永久性屏护装置和临时性屏护装置之分，前者如配电装置的遮栏、开关的罩盖等；后者如检修工作中使用的临时屏护装置和临时设备的屏护装置等。一、屏护1．屏护的概念、种类及其应用•屏护的概念•屏护装置的作用•分类1——屏蔽和障碍•分类2——永久性和临时性•分类3——固定和移动屏护装置还可分为固定屏护装置和移动屏护装置，如母线的护网就属于固定屏护装置；而跟随天车移动的天车滑线屏护装置就属于移动屏护装置。一、屏护1．屏护的概念、种类及其应用遮栏一、屏护1．屏护的概念、种类及其应用栅栏一、屏护1．屏护的概念、种类及其应用围墙一、屏护1．屏护的概念、种类及其应用保护网2.屏护装置的安全条件•1)屏护装置所用材料应有足够的机械强度和良好的耐火性能。为防止因意外带电而造成触电事故，对金属材料制成的屏护装置必须实行可靠的接地或接零。•2)屏护装置应有足够的尺寸，与带电体之间应保持必要的距离。遮栏高度不应低于1.7m，下部边缘离地不应超过0.1m，网眼遮栏与带电体之间的距离不应小于下表规定距离。栅遮栏的高度户内不应小于1.2m,户外不小于1.5m，栏条间距离不应大于0.2m。对于低压设备，遮栏与裸导体之间的距离不应小于0.8m。户外变配电装置围墙的高度一般不应小于2.5m。•3)遮栏、栅栏等屏护装置上应有“止步,高压危险!”等标志。•4)必要时应配合采用声光报警信号和联锁装置。二、间距•间距又称安全距离，是指带电体与地面之间，带电体与其他设备和设施之间，带电体与带电体之间必须保持的最小距离。•间距的作用是防止人体触及或接近带电体造成触电事故；避免车辆或其他器具碰撞或过分接近带电体造成事故；防止火灾、过电压放电及各种短路事故，以及方便操作。在间距的设计选择时，既要考虑安全的要求，同时也要符合人-机工效学的要求。•不同电压等级、不同设备类型、不同安装方式、不同的周围环境所要求的间距不同。1．线路间距1．线路间距•在未经相关管理部门许可的情况下，架空线路不得跨越建筑物。架空线路与有爆炸、火灾危险的厂房之间应保持必要的防火间距，且不应跨越具有可燃材料屋顶的建筑物。架空线路导线与...
