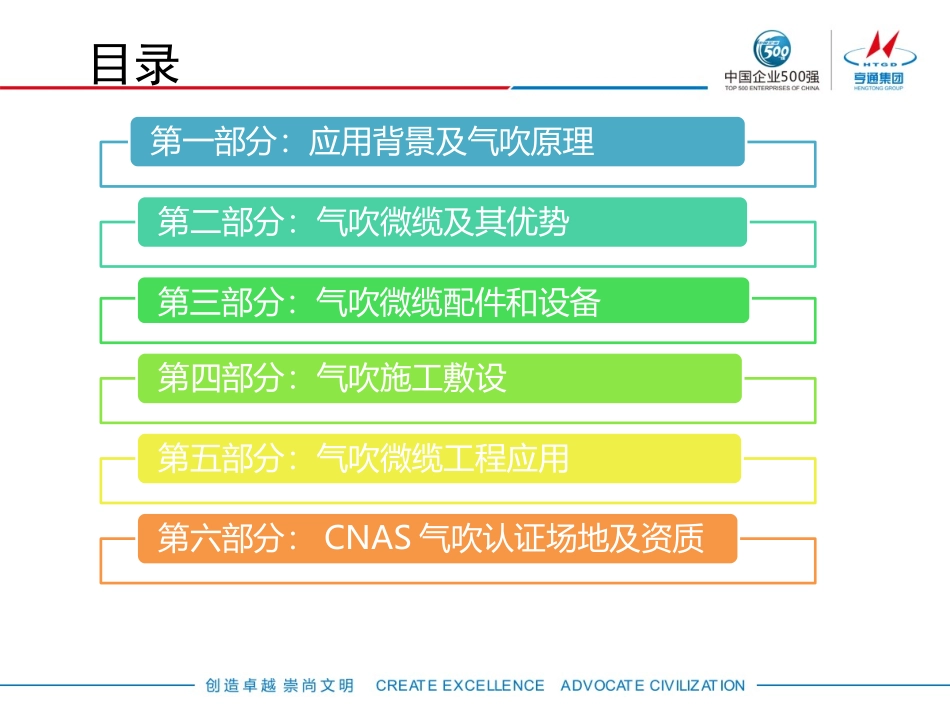

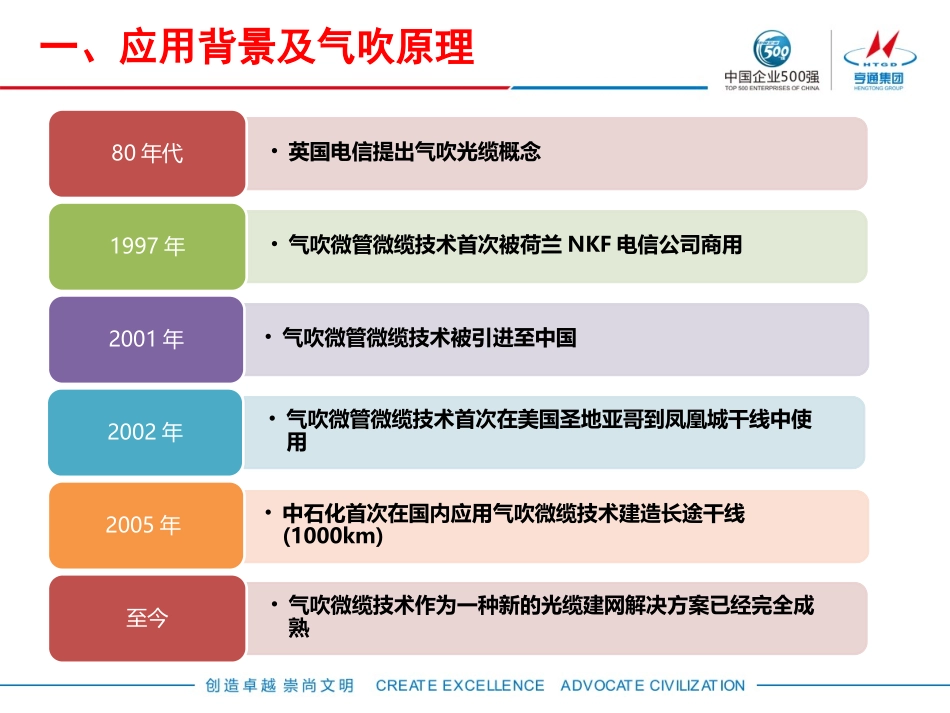

createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业光纤光缆基础知识江苏亨通光电股份有限公司技术研发部气吹微缆解决方案技术交流2018年xx月xx日createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业目录第一部分：应用背景及气吹原理第二部分：气吹微缆及其优势第三部分：气吹微缆配件和设备第四部分：气吹施工敷设第五部分：气吹微缆工程应用第六部分：CNAS气吹认证场地及资质createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业一、应用背景及气吹原理•英国电信提出气吹光缆概念80年代•气吹微管微缆技术首次被荷兰NKF电信公司商用1997年•气吹微管微缆技术被引进至中国2001年•气吹微管微缆技术首次在美国圣地亚哥到凤凰城干线中使用2002年•中石化首次在国内应用气吹微缆技术建造长途干线(1000km)2005年•气吹微缆技术作为一种新的光缆建网解决方案已经完全成熟至今createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业一、应用背景及气吹原理•气吹原理是利用空气压缩机把强大的气流输入管道。这种高速气流使光缆吹送时处于悬浮状态，并在光缆表面形成一种向前的拖拽力。光缆通过履带被送入微管，可以在管道里顺着地势起伏或方向的改变顺利前进。由于光缆的端头是开放式的，与传统牵引敷缆相反，光缆的端头没有任何应力存在。敷缆完毕后，光缆松弛地停在管道的底部，有助于延长光缆的使用寿命。createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业层绞式超细气吹微缆GCYFTY•结构：非金属中心加强构件、松套层绞式缆芯，套管内填充纤膏，缆芯采用缆膏填充阻水或干式阻水方式，聚乙烯外护套。•光纤芯数：2~288芯中心管式超细气吹微缆GCYFXTY•外表：光滑型、微槽型（推荐）•结构：中心管式缆芯，套管内填充纤膏，可能有的非金属加强件，聚乙烯外护套。高性能气吹光纤单元EPFU•结构：由若干根光纤经过涂覆、固化后形成一体，外表挤一层高分子聚合物外套。二、气吹微缆及其优势-经典缆型createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业二、气吹微缆及其优势-经典缆型参数•新一代气吹微缆典型参数型号光缆直径mm光缆重量kg/km允许拉伸力N允许压扁力N/100mm最小弯曲半径mmEPFU-21.11.2105070EPFU-41.11.21050EPFU-81.42.32050EPFU-121.63.22050类型芯数光缆外径mm短期拉力N短期压扁N/100mm光缆重量kg/kmGCYFXTY2-122.30.5G2004242.60.5G2005GCYFY605.00.5G45020725.30.5G45026966.30.5G450331447.80.5G450522889.30.5G45080createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业144芯微缆外径7.8mm144芯普通光缆外径15.9mm二、气吹微缆及其优势—优势优势管道利用率高保护性好分期投资建设周期短便于后期升级分支灵活光缆处于悬浮状态createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业•提高管道资源的利用率方案一：40/33管中，放置5根10/8微管进行气吹微缆：可敷设5根96芯光缆，光纤共480芯。方案二：40/33管中，放置4根12/10微管进行气吹微缆：可敷设4根144芯光缆，光纤共576芯。以常见的40/33管为例气吹光缆外径尺寸芯数光缆外径微管内外径966.310/81447.812/10（外保护管可放置微管的最大容量以及微管规格与光缆直径关系的数据来自YD/T1460.1-2006中表1）二、气吹微缆及其优势-优势createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业三、气吹微缆配件和设备类型-集束管集束管›集束管是厂家在出厂前先将微管束集成到保护管内。›优点：密度大，可以在有效的空间内容纳最多的微管；直接敷设安装›缺点：管道分支不灵活管道的障碍点不易确定，修护和开剖比较困难，抗冲击能力低于气吹微管束。createexcellenceandcherishcivilization打造世界知名品牌成就国际优秀企业微管束：母管+子管（微管）›缺点：微管束不能填充整个管道；›优点：微管不易受母管的形变而形变；分支灵活和较高的抗冲击能力。›微管束适用于老城区和管道资源缺乏的地方，可以充分利用已...
