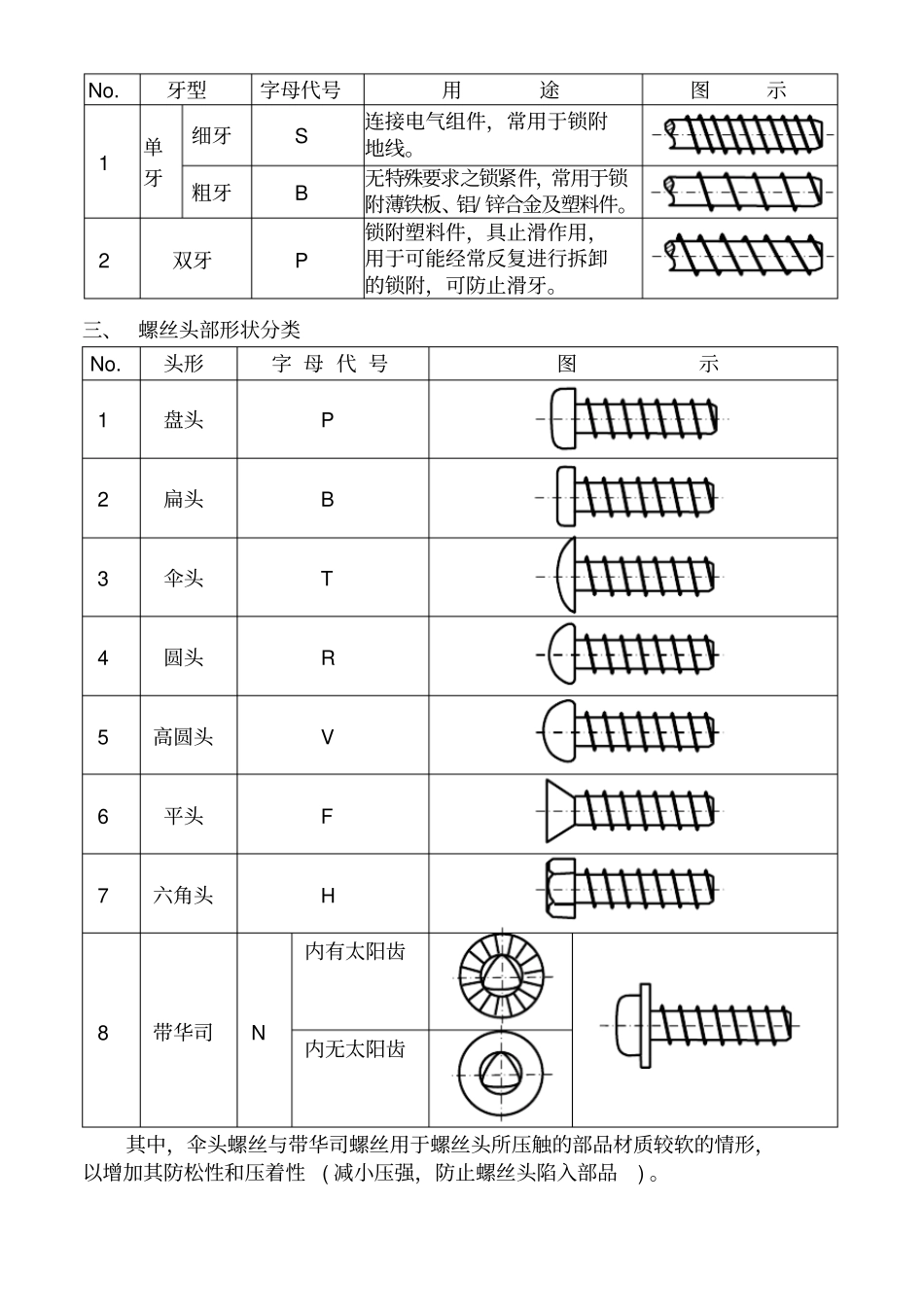

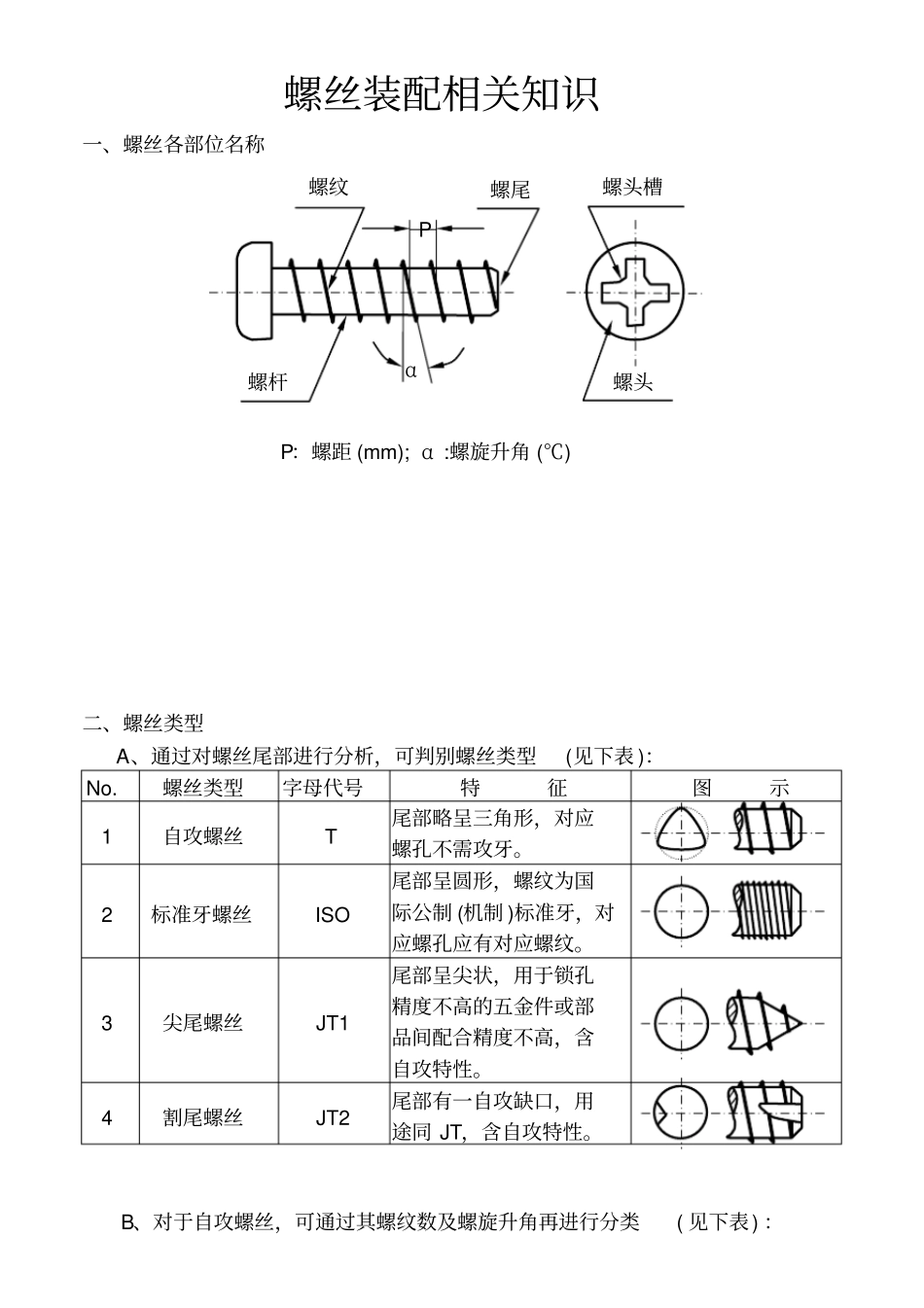

螺丝装配相关知识螺丝装配相关知识一、螺丝各部位名称二、螺丝类型A、通过对螺丝尾部进行分析,可判别螺丝类型(见下表 ):No. 螺丝类型字母代号特征图示1 自攻螺丝T 尾部略呈三角形,对应螺孔不需攻牙。2 标准牙螺丝ISO 尾部呈圆形,螺纹为国际公制 (机制 )标准牙,对应螺孔应有对应螺纹。3 尖尾螺丝JT1 尾部呈尖状,用于锁孔精度不高的五金件或部品间配合精度不高,含自攻特性。4 割尾螺丝JT2 尾部有一自攻缺口,用途同 JT,含自攻特性。B、对于自攻螺丝,可通过其螺纹数及螺旋升角再进行分类( 见下表) :P:螺距 (mm); α :螺旋升角 (℃)P α螺头槽螺纹螺头螺杆螺尾No. 牙型字母代号用途图示 1 单牙细牙 S 连接电气组件,常用于锁附地线。粗牙 B 无特殊要求之锁紧件,常用于锁附薄铁板、铝/ 锌合金及塑料件。 2 双牙 P 锁附塑料件,具止滑作用,用于可能经常反复进行拆卸的锁附,可防止滑牙。三、 螺丝头部形状分类No. 头形字 母 代 号图示 1 盘头 P 2 扁头 B 3 伞头 T 4 圆头 R 5 高圆头 V 6 平头 F 7 六角头 H 8 带华司 N 内有太阳齿内无太阳齿其中,伞头螺丝与带华司螺丝用于螺丝头所压触的部品材质较软的情形,以增加其防松性和压着性( 减小压强,防止螺丝头陷入部品) 。四、螺头槽的类型No. 槽形图示特点 1 “一”字普通型 2 “十”字普通型 3 “十”字加“一”字通用型4内六角形普通型5 “S”型可顺转,不可逆转( 不可拆卸型 ) 6ONE WAY 螺丝梅花风孔a、ONE WAY螺丝是指只有借助特殊工具才能进行拆卸、安装的螺丝;b、使用 ONE WAY螺丝是为了不让用户自行进行修理,防止维修错误而导致安全隐患。三角形工字形五、表面处理 (材质) 分类/ 代号No. 表面处理类型用途颜色字母代号 1 镀锌热镀锌一般防锈蚀处理。油彩色 MC 冷镀锌一般防锈蚀处理。银白色 ZN 镀黑外观要求,一般防锈蚀处理。黑色 ZK 2 镀镍较高防锈要求。银白色 NI 3 镀铬更高防锈要求。青白色 ( 较光亮 ) CR 4 其它不锈钢最高防锈要求,整体不锈特性。青白色 ( 未经抛光较暗淡 ) SUS 铝质不易锈蚀,用于强度不高的锁附。灰白色 AL 六、螺丝成型简介拉线头部成型抽牙热处理电镀包装七、螺丝尺寸、性能检测1、尺寸外径、长度、螺头槽2、性能 2.1 扭力a、用台钳夹紧螺丝,尾部外露2~4mm,然后用扭力计调好档位 (依附表相应扭力值 ) 扭转螺丝;b、判定:扭力...
