螺栓检测规程

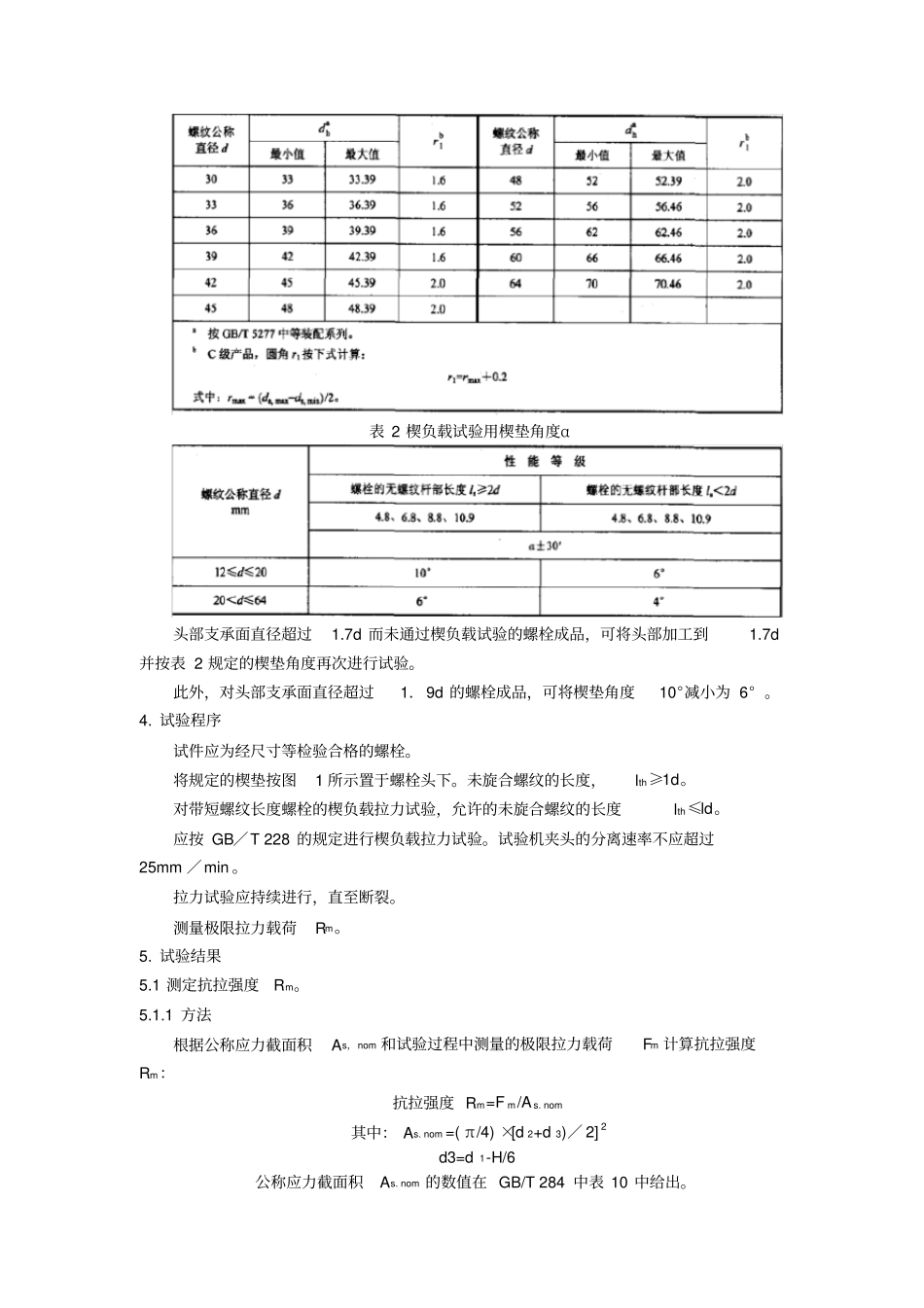

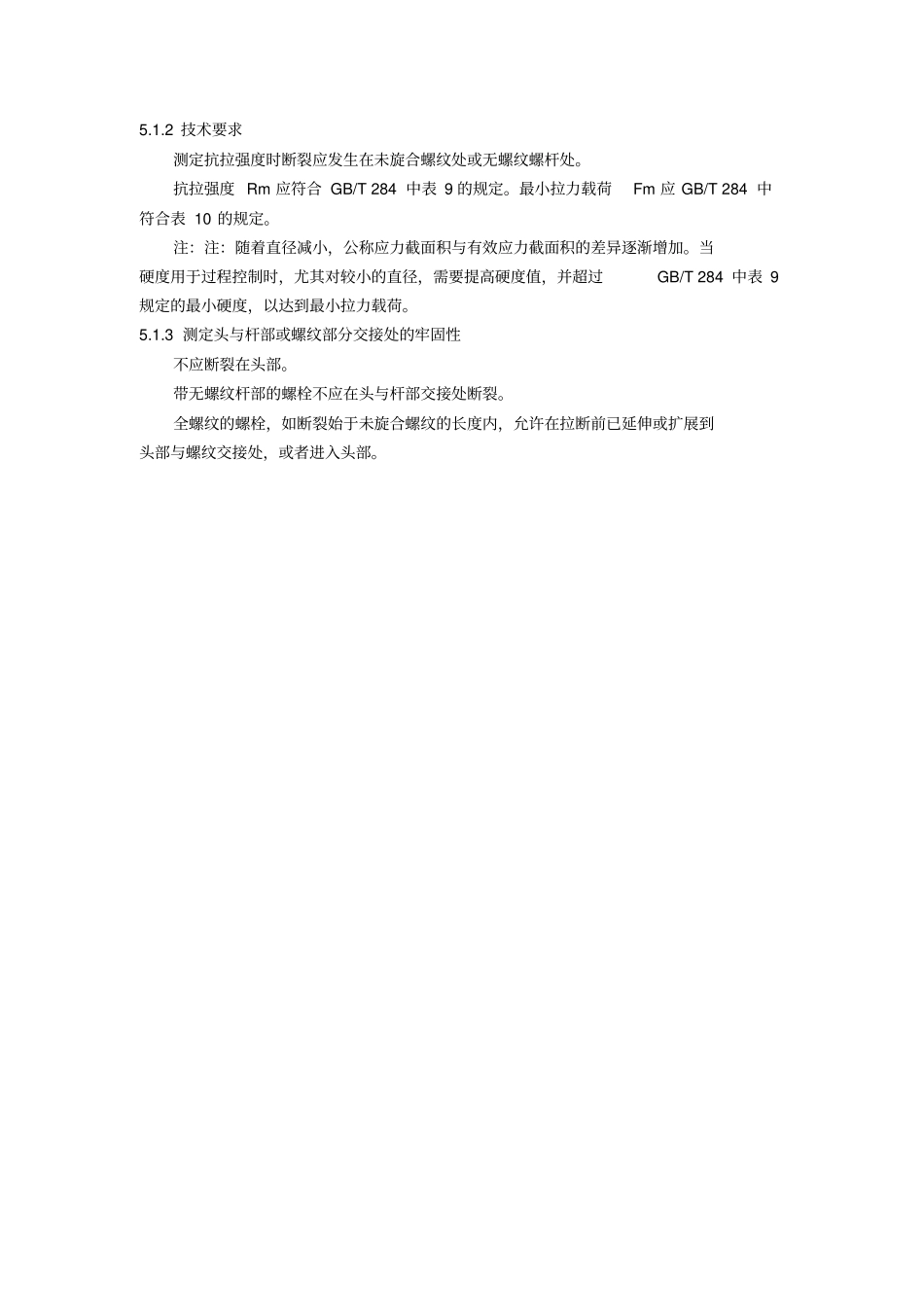

螺栓成品楔负载试验1. 通则本试验可测定：a)螺栓成品的抗拉强度Rm；b) 头与无螺纹杆部或螺纹部分交接处的牢固性。2. 适用范围本试验适用符合以下规定的螺栓：a)公称长度， l≥2.5d ；b) 螺纹长度 b≥2d；c)d ≤39mm( 对于 d>39mm 的螺栓的试验可参照本试验方法)；d) 所有性能等级。3. 设备WEW-1000B 微机屏显式万能试验机（不能使用自动定心装置，因其对图1 和表 1所规定的楔垫角度有较大的影响）。图 1 螺栓成品楔负载试验用楔垫表 1 楔垫孔径和圆角半径表 2 楔负载试验用楔垫角度α头部支承面直径超过1.7d 而未通过楔负载试验的螺栓成品，可将头部加工到1.7d并按表 2 规定的楔垫角度再次进行试验。此外，对头部支承面直径超过1．9d 的螺栓成品，可将楔垫角度10°减小为 6° 。4. 试验程序试件应为经尺寸等检验合格的螺栓。将规定的楔垫按图1 所示置于螺栓头下。未旋合螺纹的长度，lth≥1d。对带短螺纹长度螺栓的楔负载拉力试验，允许的未旋合螺纹的长度lth≤ld。应按 GB／T 228 的规定进行楔负载拉力试验。试验机夹头的分离速率不应超过25mm ／min 。拉力试验应持续进行，直至断裂。测量极限拉力载荷Rm。5. 试验结果5.1 测定抗拉强度Rm。5.1.1 方法根据公称应力截面积As，nom 和试验过程中测量的极限拉力载荷Fm 计算抗拉强度Rm：抗拉强度 Rm=F m/A s. nom 其中： As. nom =( π/4) ×[d 2+d 3)／ 2]2d3=d 1-H/6 公称应力截面积As. nom 的数值在 GB/T 284 中表 10 中给出。5.1.2 技术要求测定抗拉强度时断裂应发生在未旋合螺纹处或无螺纹螺杆处。抗拉强度 Rm 应符合 GB/T 284 中表 9 的规定。最小拉力载荷Fm 应 GB/T 284 中符合表 10 的规定。注：注：随着直径减小，公称应力截面积与有效应力截面积的差异逐渐增加。当硬度用于过程控制时，尤其对较小的直径，需要提高硬度值，并超过GB/T 284 中表 9规定的最小硬度，以达到最小拉力载荷。5.1.3 测定头与杆部或螺纹部分交接处的牢固性不应断裂在头部。带无螺纹杆部的螺栓不应在头与杆部交接处断裂。全螺纹的螺栓，如断裂始于未旋合螺纹的长度内，允许在拉断前已延伸或扩展到头部与螺纹交接处，或者进入头部。测定抗拉强度对螺栓和脚钉成品的拉力试验1. 通则本试验用于测定螺栓和脚钉成品的抗拉强度Rm。本试验可与Af、Rpf 规定的试验一并进行。2. 适用范围本试验适用于符合以下规定的螺栓和脚钉：a)无螺纹杆径d...
