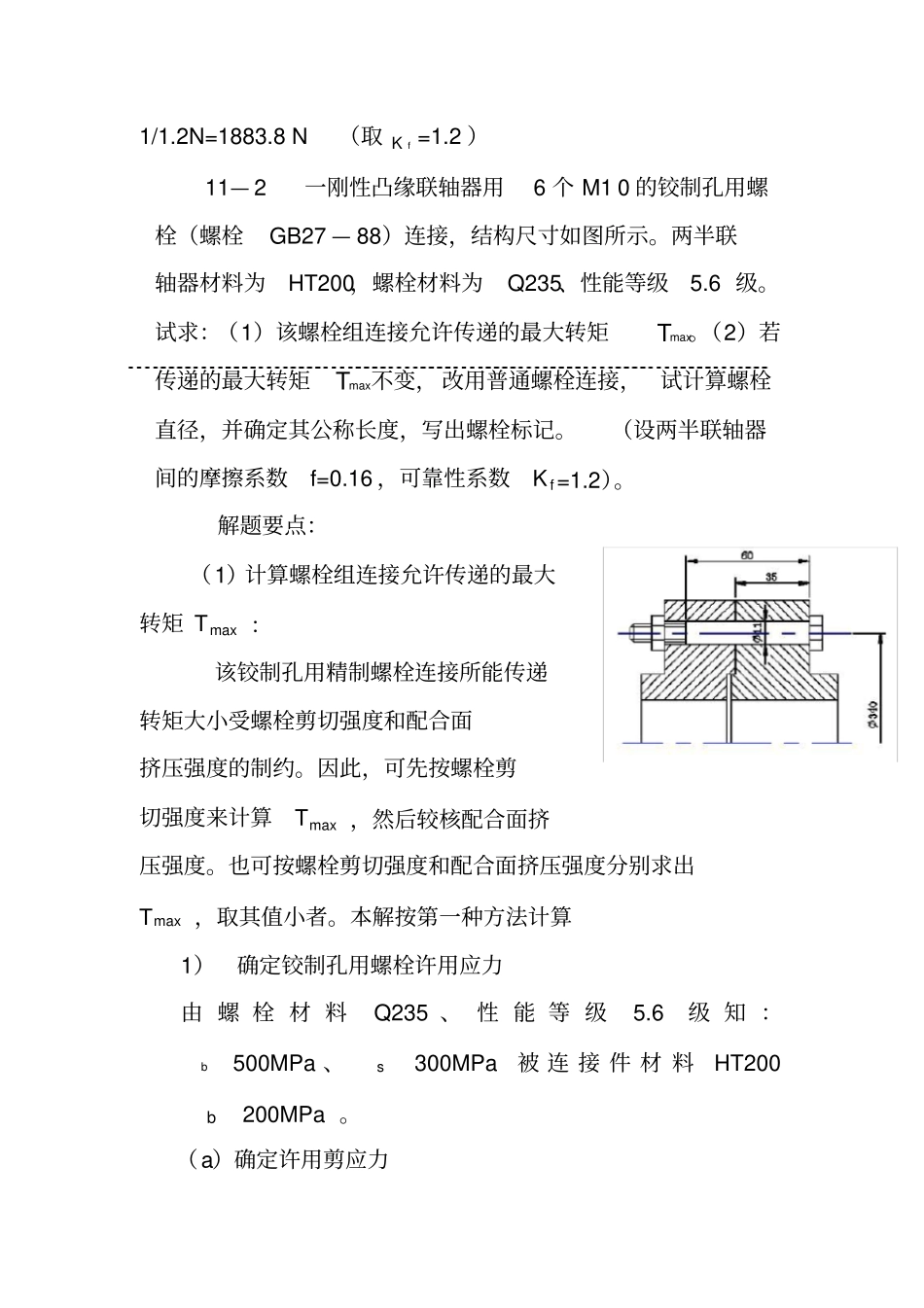

螺纹连接习题解答11— 1 一牵曳钩用2 个 M10的普通螺钉固定于机体上,如 图 所 示 。 已 知 接 合 面 间 的 摩 擦 系 数f=0.15 ,螺栓材料为Q235、强度级别为4.6级,装配时控制预紧力,试求螺栓组连接允许的最大牵引力。解题分析:本题是螺栓组受横向载荷作用的典型例子.它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷FR。解题时,要先求出螺栓组所受的预紧力,然后,以连接的接合面不滑移作为计算准则,根据接合面的静力平衡条件反推出外载荷FR。解题要点 :(1)求预紧力F′ :由螺栓强度级别4.6 级知σS =240MPa,查教材表11— 5(a),取 S=1.35 ,则许用拉应力: [ σ]= σS /S =240/1.35 MPa=178 MPa , 查(GB196— 86)M10螺纹小径 d1 =8.376mm 由教材式 (11— 13): 1.3F ′/(π d21 /4 )≤[ σ ] MPa 得:F′=[ σ ] πd21 / ( 4×1.3 )=178 ×π × 8.3762/5.2 N =7535 N (2)求牵引力 FR:由式( 11— 25)得FR=F′fzm/ K f =7535×0.15 × 2×1/1.2N=1883.8 N (取 K f =1.2 )11— 2 一刚性凸缘联轴器用6 个 M1 0 的铰制孔用螺栓(螺栓 GB27 — 88)连接,结构尺寸如图所示。两半联轴器材料为HT200,螺栓材料为Q235、性能等级5.6 级。试求:(1)该螺栓组连接允许传递的最大转矩Tmax。(2)若传递的最大转矩Tmax不变, 改用普通螺栓连接,试计算螺栓直径,并确定其公称长度,写出螺栓标记。(设两半联轴器间的摩擦系数f=0.16 ,可靠性系数K f=1.2)。解题要点:(1)计算螺栓组连接允许传递的最大转矩 Tmax :该铰制孔用精制螺栓连接所能传递转矩大小受螺栓剪切强度和配合面挤压强度的制约。因此,可先按螺栓剪切强度来计算Tmax ,然后较核配合面挤压强度。也可按螺栓剪切强度和配合面挤压强度分别求出Tmax ,取其值小者。本解按第一种方法计算1)确定铰制孔用螺栓许用应力由 螺 栓 材 料Q235 、 性 能 等 级5.6级 知 :b500MPa 、s300MPa 被 连 接 件 材 料HT200 b200MPa 。(a)确定许用剪应力查表 11— 6,螺栓材料为Q235 受剪切时 S =2.5,则螺栓材料[τ ]=Ss /=300/2.5MPa=120MPa (b)确定许用挤压应力查表 11— 6,螺栓材料为Q235 受挤压 S p1=1.25 螺栓材料 [1p ]=Ss/=300/1.25MPa=240Mpa 被连接件材料为HT200 (b =200MPa )受挤压时Sp2 =2~2.5 被连...
