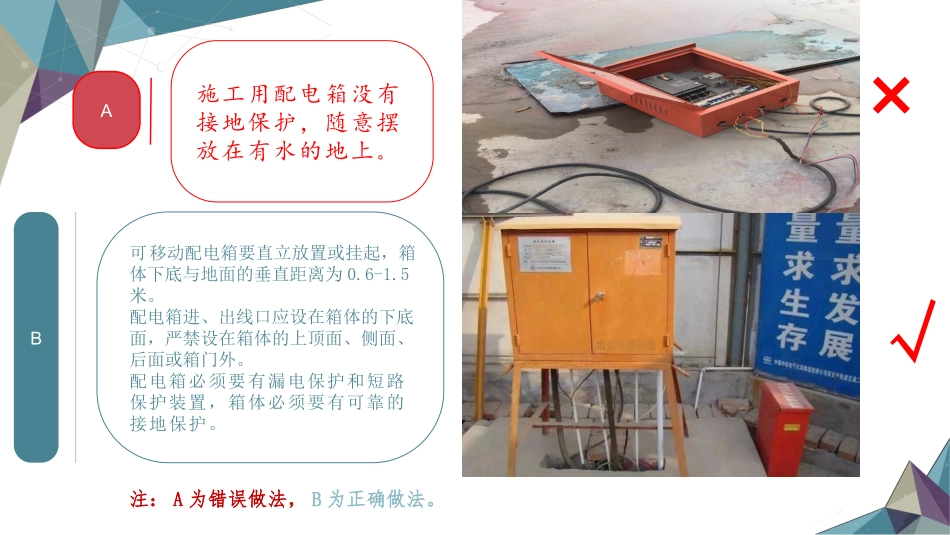

燃气工程施工培训课件实例分析2017-2020年咸阳燃气工程建设有限公司施工用配电箱没有接地保护，随意摆放在有水的地上。A可移动配电箱要直立放置或挂起，箱体下底与地面的垂直距离为0.6-1.5米。配电箱进、出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门外。配电箱必须要有漏电保护和短路保护装置，箱体必须要有可靠的接地保护。B注：A为错误做法，B为正确做法。√×材料运输、装卸、存放没有按规定操作，没有采取保护措施，导致管头严重损伤；现场随意杂乱堆放。A管材、设备装卸时，要有专人监督指挥，严禁抛摔、拖拽和剧烈撞击等野蛮操作，防止伤人、伤材料，不得人为制造噪音、不得大声喧哗，轻拿轻放。运输时应逐层堆放，用非金属绳紧固管道，捆扎、固定牢靠，挡掩稳固，避免相互碰撞，卸管前确认无滚坍后方可松绳。对成品、半成品材料要采取必要的防护，应避免被污染，不得抛、摔、滚、拖等，对易滚动的物件应做侧支撑，不得以墙、其它材料和设备做侧支撑体。材料、设备应按材质、规格等分类存放，堆放安全、整齐、稳固、便于管理和使用。材料、机具平放在地面上，并对材料采用软质支撑（如方木，方木上不能有尖锐物，如钉子、螺丝等），离地面的距离不应小于30mm，支撑物必须牢固；管道应做连续支撑并封堵管头。B×材料随意摆放，未做保护！对成品、半成品材料要采取必要的防护，应避免被污染和损坏。B现场材料管口未临时封堵，成品丝螺纹未做保护和防锈措施。A朝上的阀门口没有封堵，容易进入杂物损坏阀芯球面和堵塞管道。A应采取临时封堵，并告知用户方注意事项，与灶连接时去掉堵头。B支垫不规范，干活不动脑子、不操心！应付检查，不负责任！成品管保护不力，现场管理不力，胡扔乱了，造成材料损坏和浪费！打洞不操心下料尺寸不足，导致法兰连接不到为位。A按设计图纸和交底记录，现场实测并绘制施工草图。认真测量各管件、附件的长度及计算好预留焊接对口的长度，标记出各分段量的准确尺寸，按绘制的施工草图下料和预制。B×法兰螺栓选用不当：不配套、不匹配引入管尺寸不够，导致离墙面距离不符合规范，丝口埋在墙内。A室内燃气管道与装饰后的墙面净距，应满足维护、检查的需要，并应符合以下要求：DN50，与墙净距≥90mm。B管道套丝不规范，丝螺纹套的太软，和管件组对后，丝扣已拧紧到头且无外露丝，丝扣切合不紧密，接缝主要靠生料带密封承压。A1管道套丝不规范，丝螺纹套的太硬，和管件组对后，丝扣已拧紧但带入只有2-3丝，承压丝扣太少，外露丝太多，且丝扣切合过紧，生料带无法起到密封作用。A2管道套丝不规范，同一规格和相同管件连接的管道，套好的丝口数量不一，相差三四道丝。操作人员不按标准执行，且没有测量管件丝口数进行试套样件，随意性较大。A3套丝组对：套丝前要检查套丝机运转正常、板牙磨损程度不影响套丝质量；正式套丝前要先测量管件的丝口数，管道丝口数要比管件多1～2口丝，并做试验件，确定套出的丝螺纹合格、适用，丝口光滑、端正。生料带的缠绕要规范，组对要紧密，拧紧后要求丝口外露1～3口，并清掉多余的生料带头。注：切割和套丝发现管材有裂纹，此管材严禁使用。套丝工件长度不得小于10cm；DN25以上管道套丝严禁一次套成。B支架位置不合适，固定在了软连接上。A支架不宜安装在管件上，且安装位置距焊缝等接口不得小于50mm。B立管与套管安装不同心套管尺寸不符合规范要求A燃气管道穿越管沟、建筑物基础、墙和楼板时必须敷设于套管内。套管内的燃气管道不得有任何形式的连接头(不含纵向或螺旋焊缝及经无损检测合格的焊接接头)。穿墙套管安装两端应与墙面齐平；穿楼板套管上端宜高出最终成型地面5cm，下端与楼板底齐平。套管安装宜与管道同心；套管与燃气管道之间的间隙应按设计要求(用密封性良好的柔性防腐、防水材料)填实，两端按设计要求封堵。套管的管径按设计要求或下表的规定(公称直径)执行。B燃气管道DN15DN20DN25DN32DN40DN50DN65DN80DN100DN150套管DN32DN40DN50DN65DN65DN80DN100DN125DN150DN200焊口余高太高，短管长度不合规，支架...
