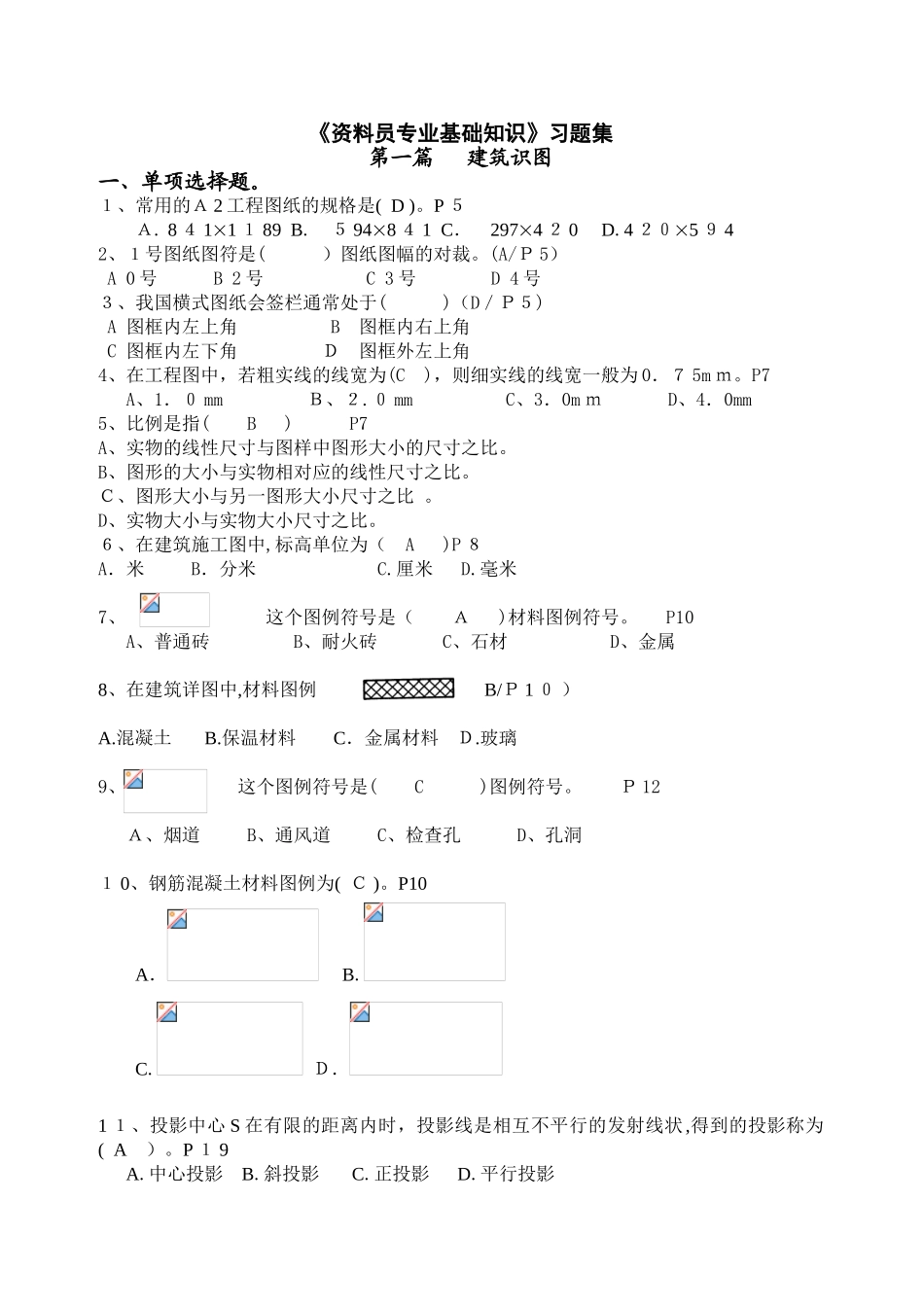

《资料员专业基础知识》习题集第一篇建筑识图一、单项选择题。１、常用的Ａ2工程图纸的规格是(D)。P５Ａ.8４11１89B.５948４1C．2974２0D.4２０5９42、１号图纸图符是(）图纸图幅的对裁。(A/Ｐ5）A0号B2号C3号D4号３、我国横式图纸会签栏通常处于()（D／Ｐ５)A图框内左上角B图框内右上角C图框内左下角Ｄ图框外左上角4、在工程图中，若粗实线的线宽为(C)，则细实线的线宽一般为0．７5mｍ。P7A、1．０mmＢ、２.０mmC、3．0mｍD、4．0mm5、比例是指(B)P7A、实物的线性尺寸与图样中图形大小的尺寸之比。B、图形的大小与实物相对应的线性尺寸之比。Ｃ、图形大小与另一图形大小尺寸之比。D、实物大小与实物大小尺寸之比。６、在建筑施工图中,标高单位为（A)P８A．米B．分米C.厘米D.毫米7、这个图例符号是（Ａ)材料图例符号。P10A、普通砖B、耐火砖C、石材D、金属8、在建筑详图中,材料图例表示（B/Ｐ1０）A.混凝土B.保温材料C．金属材料Ｄ.玻璃9、这个图例符号是(C)图例符号。Ｐ12Ａ、烟道B、通风道C、检查孔D、孔洞１0、钢筋混凝土材料图例为(Ｃ)。P10A．B.C.Ｄ．1１、投影中心S在有限的距离内时，投影线是相互不平行的发射线状,得到的投影称为(A）。P１9A.中心投影B.斜投影C.正投影D.平行投影１２、投影可以分为中心投影和（A)。P19A、平行投影Ｂ、正投影C、透视投影D、标高投影1３、工程上通常用(）来形成设计图纸(D／P19)Ａ中心投影B斜投影C分散投影D正投影14、工程上的标高投影是采用（D/P19)绘制的。A.斜投影B.多面正投影C.平行投影Ｄ.单面正投影1５、圆锥体置于三面投影体系中,使其轴线垂直于H面,其水平投影为（D）。Ｐ2２A.一段圆弧B．矩形C.椭圆D.圆16、如果将物体放在互相垂直的投影面之间，用三组分别(Ｄ)的平行投射线进行投影,就得到物体三个方向的正投影图，也即形成了三面投影图。Ｐ22A.倾斜B．直射C.折射Ｄ.垂直1７、在三面投影图中,(B)投影同时反映了物体的长度。P24Ａ、W面投影和Ｈ面Ｂ、Ｖ面投影和H面Ｃ、H面投影和K面D、V面投影和W投影18、用一水平面截交两个平行的一般位置平面，截交线为(A/P２5）。A．两平行的水平线B．两平行的一般位置线C．两相交的水平线Ｄ．两相交的一般位置线1９、根据下边三视图的技术关系,其俯视图为(C/Ｐ2９)。Ａ、Ｂ、Ｃ、Ｄ、２0、阅读左边三视图，选择右边对应的物体编号填入本题括号中(B)。P2９21、下面(A)是三棱柱体的三面投影。P３0A、B、C、D、２２、下面（B）是正四棱锥体的三面投影。P３１A、B、C、D、2３、正面斜二测轴测图中,三向变形系数ｐ、ｑ、r分别为(C)。P37A.1、1、1B.０．5、１、1C.1、0．５、1Ｄ.1、1、0.5２4、用假想的剖切平面(P)剖开物体，将在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形称为（Ａ)。P39A.剖面图B.断面图C.切面图D.剖示图２５、我国规定，剖面图的剖切符号由剖切位置线及(A)组成。P40A.投影方向线B.剖视线Ｃ.轮廓线D.加注线2６、用平行投影面的假想剖切平面将物体在预想的位置切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例,这样的图形称为(Ｂ）。P42A．剖面图B.断面图C.切面图D.剖示图27、在土建图中有剖切位置符号及编号,其对应图为（Ｄ)。P43A．剖面图、向左投影ﻩB.剖面图、向右投影C.断面图、向左投影ﻩD．断面图、向右投影28、断面图的剖切符号用(A)。P４3A、剖切位置线B、箭头C、编号D、投射方向线２9、断面图主要用于表达物体中某一局部的(）(D/P43）A内部形状B内部构造Ｃ内部结构Ｄ断面形状3０、断面图的剖切符号用剖切位置线表示。断面图剖切符号宜采用阿拉伯数字进行编号,编号所在的一侧同时代表该断面图的(A)。P４３A.剖视方向Ｂ.剖视线C.轮廓线D．加注线31、建筑模数中的基本模数是指(C)。P4５A、3ＭＢ、６MC、１MD、１2M32、扩大模数是基本模数的(Ｂ)倍数。Ｐ45A．奇数B.整数C．偶数D.扩大３3、基本模数是模数协调中选用的基本单位，其数值为(Ｂ)组成。P４5A.300mｍＢ.100mmC.２00mmD.50mm34、横向定位轴线的编号用(B）。P52Ａ、拉丁字母B、阿拉伯数字C、分数形式D、罗马字母３５、标高的基准点用(Ａ)表示。P55Ａ．±0．...
