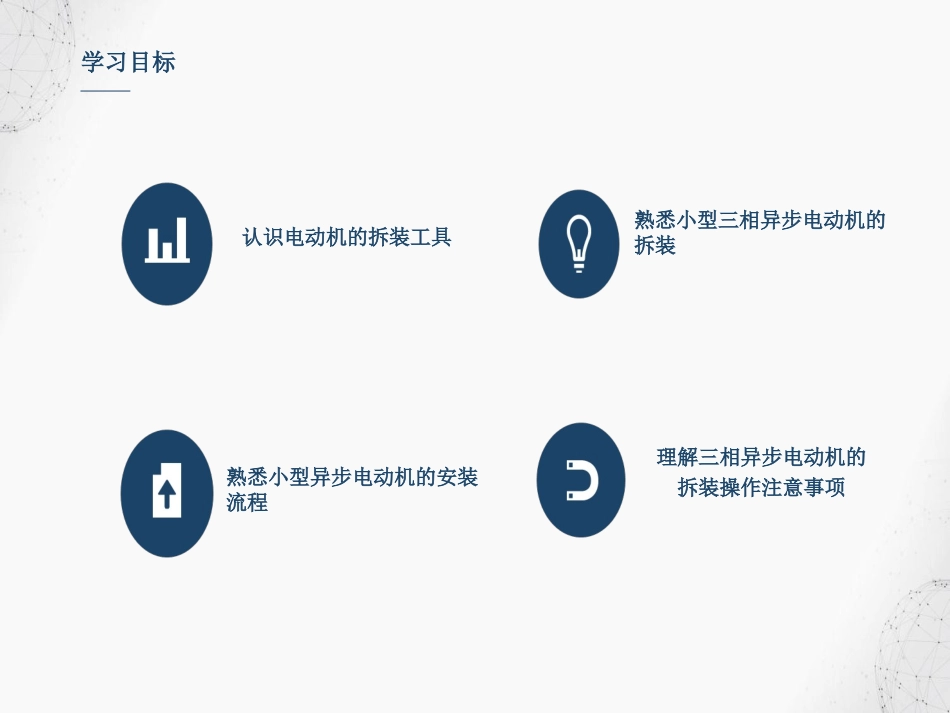

电机与变压器5-3三相异步电动机的拆装第五章三相异步电动机的基础知识认识电动机的拆装工具学习目标熟悉小型三相异步电动机的拆装熟悉小型异步电动机的安装流程理解三相异步电动机的拆装操作注意事项观察与思考三相异步电动机主要拆装器材01目录CONTENTS三相异步电动机的拆卸流程02三相异步电动机的安装流程03注意事项04课堂小结05三相异步电动机主要拆装器材01PART三相异步电动机工具实操对象，本台使用Y801-4型拉具用于拆卸带轮和轴承，也叫拉轴器或拆卸器活扳手可用套筒扳手代替呆扳手锤子工具纯铜棒可以避免直接敲击二造成轴或轴承等金属表面的损伤旋具刷子三相异步电动机的拆卸流程02PART拆卸过程1.切断电源,卸下皮带;2.拆去接线盒内的电源接线和接地线;3.卸下底脚螺母、弹簧垫圈和平垫片;4.卸下皮带轮;拆卸过程5.卸下前轴承外盖;6.卸下前端盖;可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下前端盖。7.卸下风叶罩。8.卸下风叶。拆卸过程9.卸下后轴承外盖。10.卸下后端盖。11.卸下转子在抽出转子之前，应在转子下面和定子绕组端部之间垫上厚纸板，以免抽出转子时碰伤铁心和绕组。12.最后用拉具拆卸前后轴承及轴承内盖。拆卸流程步骤一步骤二步骤三步骤四拆卸前准备工作拆卸电动机的带轮或联轴器拆卸电动机的接线盒及风扇拆卸电动机的端盖地点选择合适的拆卸地点，并清理现场工具检查拆卸电动机的专用工具是否齐全，并整理好现场环境拆卸前准备工作电源与相序必须断开电源，拆除电动机与外部电源的连接线，并做好电源线在接线盒的相序标记，以免安装时电动机相序搞错。数据记录做好相应的标记和必要的数据记录，以便重新安装时的准确定位拆卸电动机的带轮或联轴器联轴器皮带轮拆卸电动机的带轮或联轴器测量数据定位标记定位标记出轴方向标记拆卸带轮或轴承皮带轮或联轴器的拆卸步骤:(1)用粉笔标示皮带轮或联轴器的正反面,以免安装时装反;(2)用尺子量一下皮带轮或联轴器在轴上的位置,记住皮带轮或联轴器与前端盖之间的距离;(3)旋下压紧螺丝或取下销子;(4)在螺丝孔内注入煤油;拆卸带轮或轴承(5)装上拉具,拉具有两脚和三脚,各脚之间的距离要调整好;(6)拉具的丝杆顶端要对准电动机轴的中心,转动丝杆,使皮带轮或联轴器慢慢地脱离轴。应注意的事项:如果皮带轮或联轴器一时拉不下来,切忌硬卸,可在定位螺丝孔内注入煤油,等待几小时以后再拉.若还拉不下来,可用喷灯将皮带轮或联轴器四周加热,加热的温度不宜太高,要防止轴变形。拆卸过程中,不能用手锤直接敲出皮带轮或联轴器,以免皮带轮或联轴器碎裂、轴变形、端盖等受损。拆卸电动机的接线盒及风扇拆卸电动机的端盖(1)拆卸轴承外盖的方法比较简单，只要旋下固定轴承盖的螺丝，就可把外盖取下。但要注意，前后两个外盖拆下后要标上记号，以免将来安装时前后装错.拆卸电动机的端盖(2)拆卸端盖前，应在机壳与端盖接缝处做好标记。然后旋下固定端盖的螺丝。通常端盖上都有两个拆卸螺孔，用从端盖上拆下的螺丝旋进拆卸螺孔，就能将端盖逐步顶出来。若没有拆卸螺孔，可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下端盖。但要注意，前后两个端盖拆下后要标上记号，以免将来安装时前后装错。拆卸轴承三相异步电动机的安装流程03PART安装轴承安装端盖安装联轴器或皮带轮(1)取一块细纱纸卷在圆锉或圆木棍上,把皮带轮或联轴器的轴孔打磨光滑;(2)用细纱纸把转轴的表面打磨光滑;(3)对准键槽,把皮带轮或联轴器套在转轴上;安装联轴器或皮带轮(4)调整皮带轮或联轴器与转轴之间的键槽位置;(5)用铁板垫在键的一端,轻轻敲打,使键慢慢进入槽内,键在槽里要松紧适宜,太紧会损伤键和键槽,太松会使电动机运转时打滑,损伤键和键槽;(6)旋紧压紧螺丝.单小型电动机实物拆装分解注意事项04PART注意事项工具的正确使用拆卸带轮或轴承时，要正确使用拉具。做好标记电动机解体前，要做好记号，以便组装。端盖螺丝的松动与紧固端盖螺钉的松动与紧固必须按对角线上下左右依次旋动。不允许用锤子直接敲打不能用锤子直接敲打电动机的任何部位，只能用纯铜棒在垫好木块后再敲击或直接用木槌敲打。不能擦伤定子绕组...
