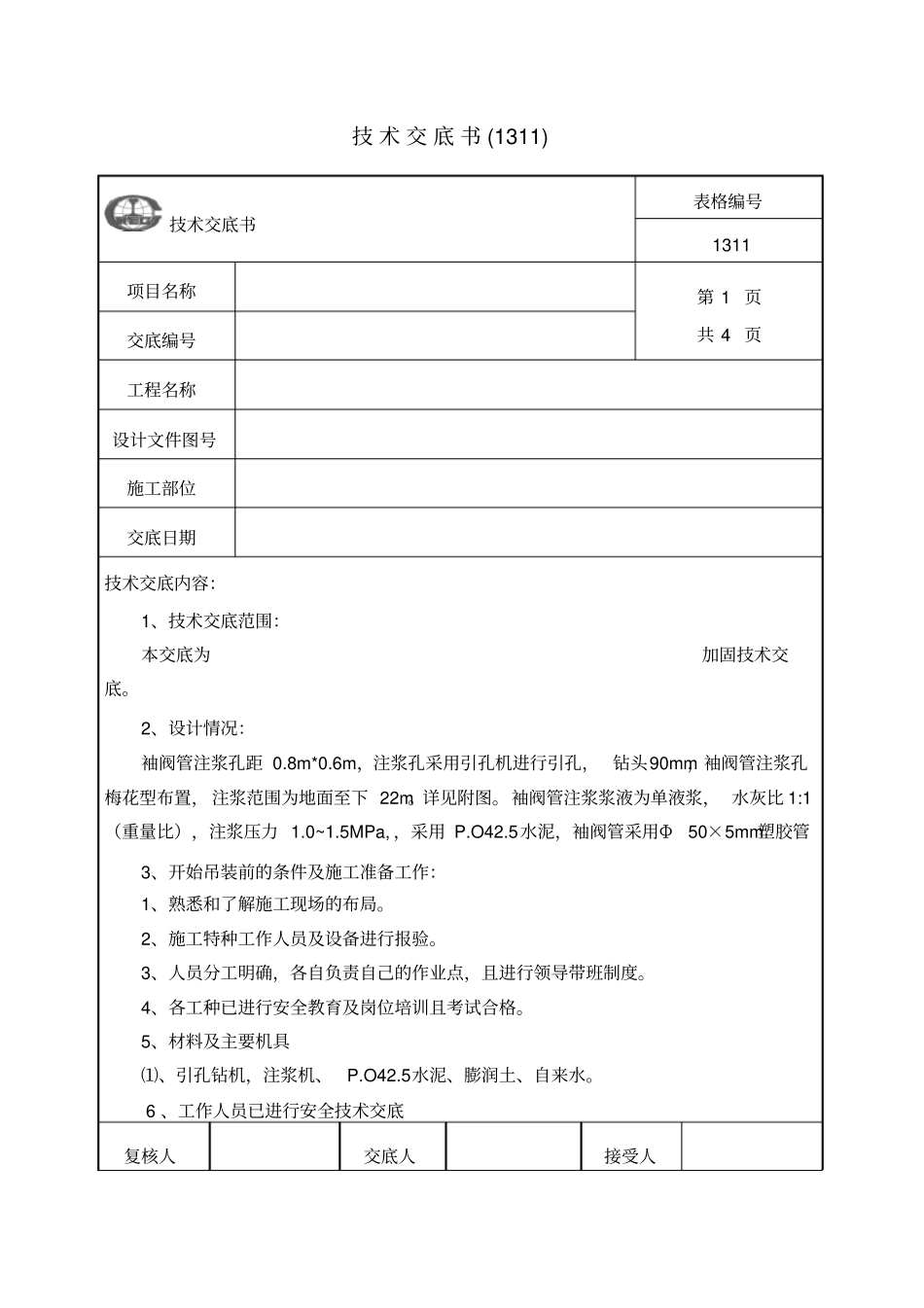

袖阀管注浆技术交底_第1页
1/4
袖阀管注浆技术交底_第2页
2/4
袖阀管注浆技术交底_第3页
3/4
技 术 交 底 书 (1311) 技术交底书表格编号1311 项目名称第 1 页共 4 页交底编号工程名称设计文件图号施工部位交底日期技术交底内容:1、技术交底范围:本交底为加固技术交底。2、设计情况:袖阀管注浆孔距 0.8m*0.6m,注浆孔采用引孔机进行引孔, 钻头90mm,袖阀管注浆孔梅花型布置, 注浆范围为地面至下 22m。详见附图。袖阀管注浆浆液为单液浆, 水灰比 1:1(重量比),注浆压力 1.0~1.5MPa, ,采用 P.O42.5水泥,袖阀管采用Φ50×5mm塑胶管3、开始吊装前的条件及施工准备工作:1、熟悉和了解施工现场的布局。2、施工特种工作人员及设备进行报验。3、人员分工明确,各自负责自己的作业点,且进行领导带班制度。4、各工种已进行安全教育及岗位培训且考试合格。5、材料及主要机具⑴、引孔钻机,注浆机、P.O42.5水泥、膨润土、自来水。 6 、工作人员已进行安全技术交底复核人交底人接受人技 术 交 底 书 (1311) 技术交底书表格编号1311 项目名称第 2 页共 4 页交底编号工程名称设计文件图号施工部位交底日期4、施工工艺:1、施工工序袖阀管注浆流程图2、放样:利用现场基准点用全站仪按设计要求间距进行布孔和确定钻孔深度,组织相关人员对孔位进行测量和复核,确认无误后方可进行钻孔施工。3、钻机就位、钻孔:要求钻机安放平稳、牢固并保持水平,钻机必须垂直,并控制导向架垂直度< 0.5%。 4 、注套壳料:成孔后立即通过钻杆将套壳料置换孔内泥浆,方法是将通过循环泥浆的管接到挤压式注浆机上,在注浆压力的作用下,通过钻杆将孔内泥浆置换成套壳料。套壳料在压力作用下,通过钻杆进入钻孔底部,随着套壳料的进入,泥浆从地面孔口置换出来,发现排出的泥浆中含有套壳料时,停止置换。套壳料配比为(重量比)水泥( P.O42.5): 膨胀土:水 =1:1.5:2 。5、安装袖阀管:在套壳料置换结束后立即插入袖阀管。由于每节袖阀管的长度为4m,在插入时相邻两节袖阀管用长度为20cm的 PVC套管连接,采用 U-PVC胶合剂将袖复核人交底人接受人技 术 交 底 书 (1311) 技术交底书表格编号1311 项目名称第 3 页共 4 页交底编号工程名称设计文件图号施工部位交底日期4、施工工艺:阀管和连接套管粘牢。第一节袖阀管安装好堵头,再对管中注入清水,目的是防止袖阀管的弯曲度。 下方时尽量保证袖阀管的中心和钻孔中心重合。袖阀管露出地面 20cm,再用套头套牢,防止杂物进入管内。6、封口:袖阀管上端采用快...
