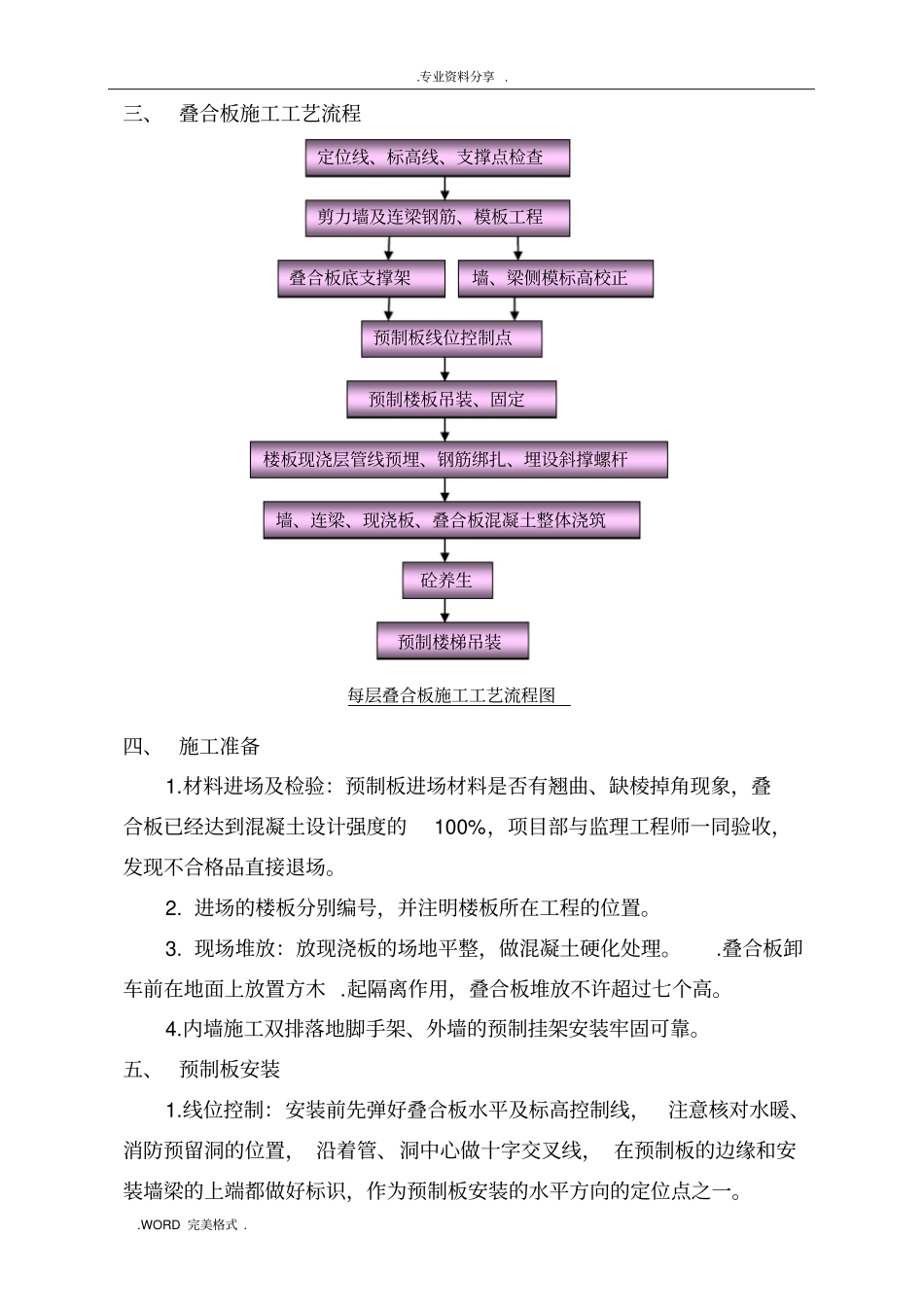

.专业资料分享 . .WORD 完美格式 . 叠合板安装及支顶施工方案一、编制依据1.沈北新城一期（公租房）工程（一标段）房屋建筑工程施工图纸，及二次设计的预制构件制作图。2. 《混凝土结构工程施工质量验收规范》GB50204-2011 3.《建筑施工模板安全技术规范》JGJ162 －2008 4.《装配整体式混凝土结构技术规程》DB21/T1868-2010 5.《预制混凝土构件制作与验收规程》DB21/T1872-2011 6.《装配式混凝土结构技术规程》JGJ 1-2014 7.《混凝土结构施工图平面整体表示方法制图规则》11G101 系列二、工程概况1.本工程位于沈北新城， 一期工程 14 栋楼，每栋楼均为剪力墙结构，地上 27 层，地下一层 .（1# 、2# 楼带 2 层裙房），层高 3m ，建筑总高度84.5 米，总建筑面积 153299.07 ㎡。一～四层为现浇混凝土剪力墙结构，五～二十八层为装配式混凝土结构，即预制板安装后再结构整浇， 其中外墙板均为预制节点整浇， 内墙均为现浇混凝土结构， 走廊处的连梁和楼板为全现浇结构，其余楼板为预制和整浇叠合板.设计结构抗震等级为二级. 2.叠合板每层 18 块，预制构件最重板约2.8t ，每栋总计 432 块；楼梯踏步板两种规格尺寸，总计5.4t ；叠合板的预制层厚度为60mm ，现浇层厚度为 80mm ，局部 120mm 。钢筋采用 HPB300、HPB335、HRB400，叠合板及梁混凝土设计强度均为C30 。.专业资料分享 . .WORD 完美格式 . 三、 叠合板施工工艺流程每层叠合板施工工艺流程图四、 施工准备1.材料进场及检验：预制板进场材料是否有翘曲、缺棱掉角现象，叠合板已经达到混凝土设计强度的100%，项目部与监理工程师一同验收，发现不合格品直接退场。2. 进场的楼板分别编号，并注明楼板所在工程的位置。3. 现场堆放：放现浇板的场地平整，做混凝土硬化处理。.叠合板卸车前在地面上放置方木 .起隔离作用，叠合板堆放不许超过七个高。4.内墙施工双排落地脚手架、外墙的预制挂架安装牢固可靠。五、 预制板安装1.线位控制：安装前先弹好叠合板水平及标高控制线，注意核对水暖、消防预留洞的位置， 沿着管、洞中心做十字交叉线， 在预制板的边缘和安装墙梁的上端都做好标识，作为预制板安装的水平方向的定位点之一。定位线、标高线、支撑点检查剪力墙及连梁钢筋、模板工程叠合板底支撑架墙、梁侧模标高校正墙、连梁、现浇板、叠合板混凝土整体浇筑砼养生预制板线位控制点预制楼板吊装、固定楼板现浇层管线预埋、钢筋绑扎、埋设...
