装配式建筑构件安装使用监理细则

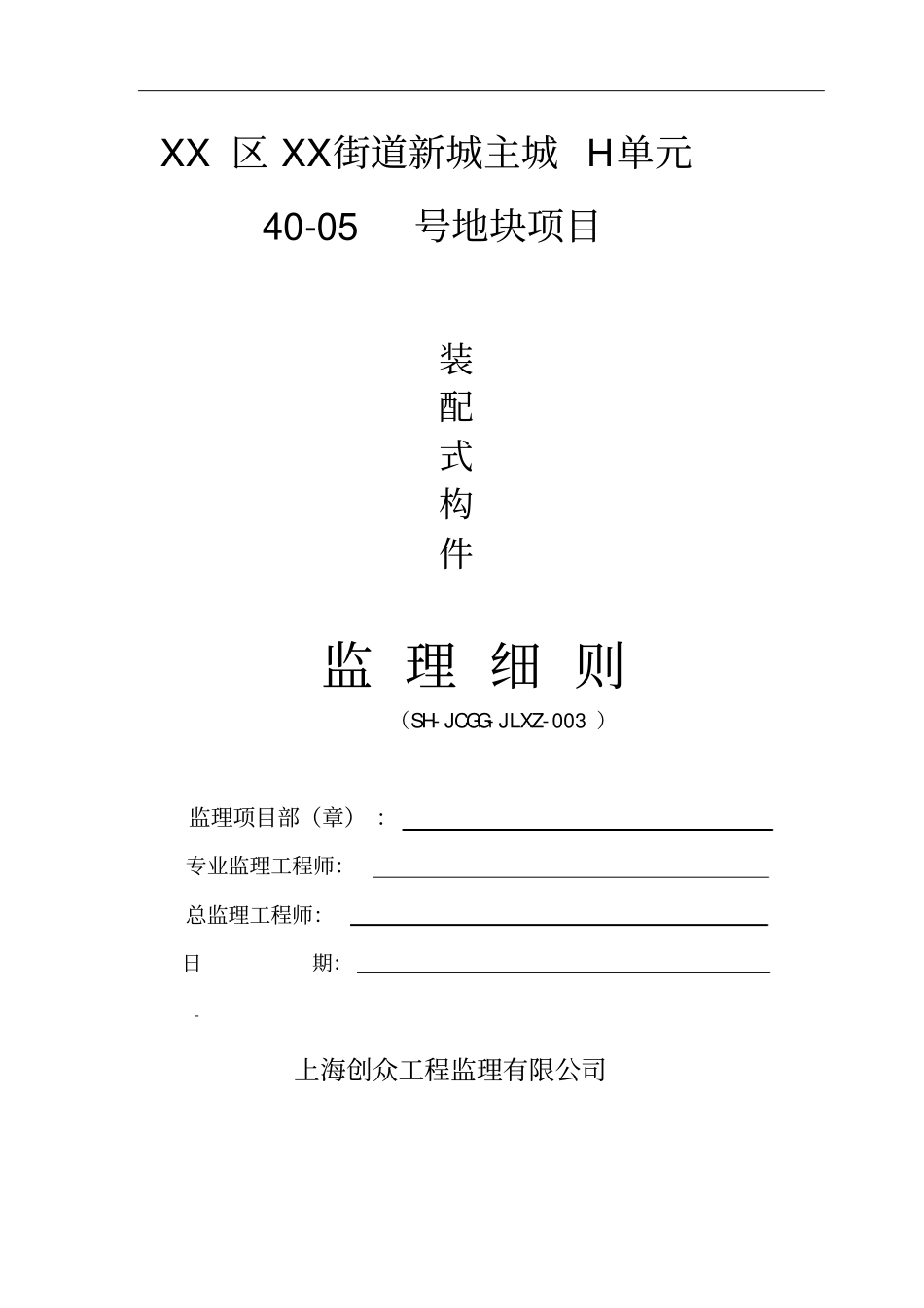

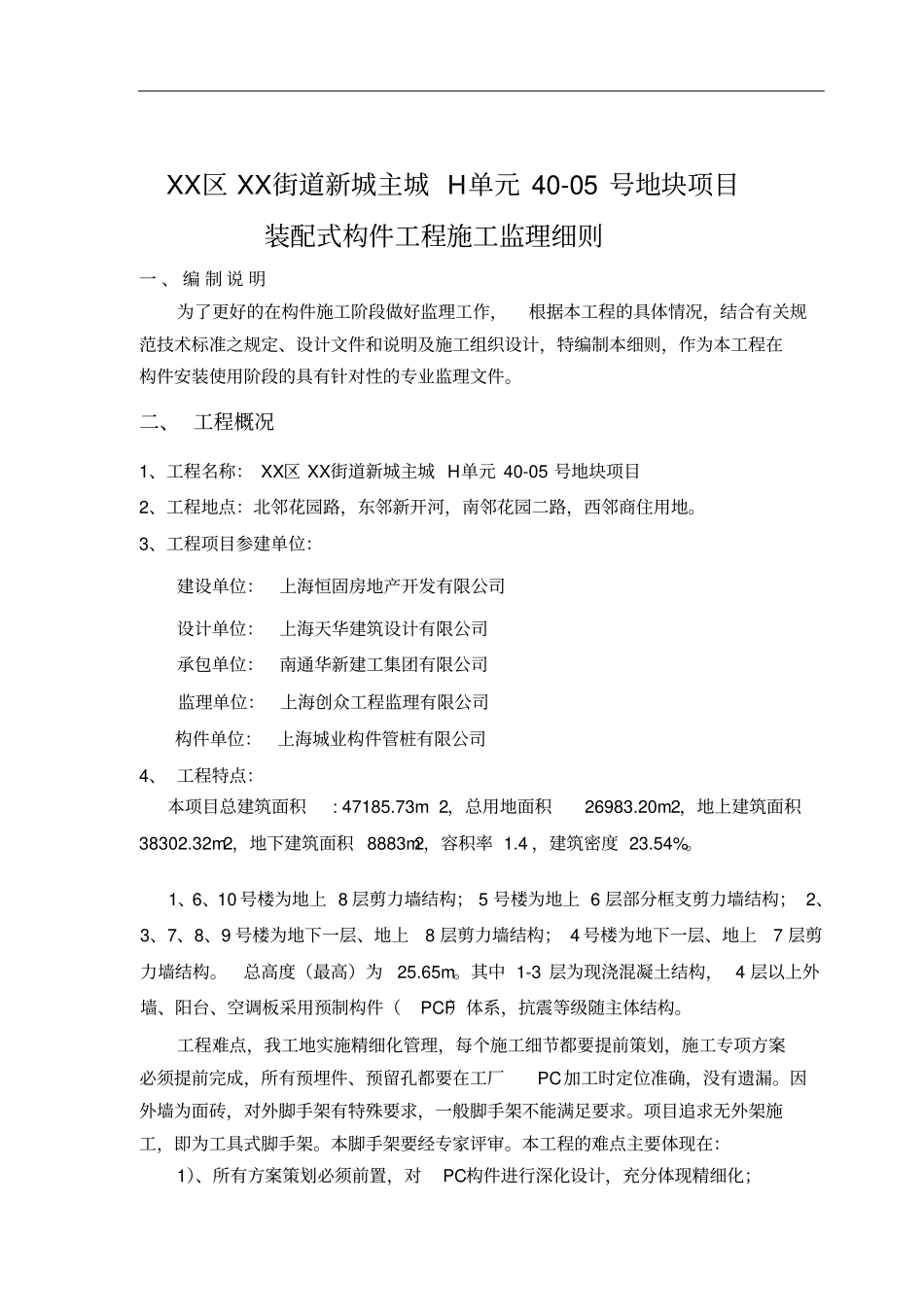

XX 区 XX街道新城主城 H单元 40-05号地块项目装配式构件监 理 细 则（SH- JCGG- JLXZ-003 ）监理项目部（章） ：专业监理工程师：总监理工程师：日期：上海创众工程监理有限公司XX区 XX街道新城主城 H单元 40-05 号地块项目装配式构件工程施工监理细则一 、 编 制 说 明为了更好的在构件施工阶段做好监理工作，根据本工程的具体情况，结合有关规范技术标准之规定、设计文件和说明及施工组织设计，特编制本细则，作为本工程在构件安装使用阶段的具有针对性的专业监理文件。二、 工程概况1、工程名称： XX区 XX街道新城主城 H单元 40-05 号地块项目2、工程地点：北邻花园路，东邻新开河，南邻花园二路，西邻商住用地。3、工程项目参建单位：建设单位：上海恒固房地产开发有限公司设计单位：上海天华建筑设计有限公司承包单位：南通华新建工集团有限公司监理单位：上海创众工程监理有限公司构件单位：上海城业构件管桩有限公司4、 工程特点：本项目总建筑面积: 47185.73m 2，总用地面积26983.20m2，地上建筑面积38302.32m2，地下建筑面积 8883m2，容积率 1.4 ，建筑密度 23.54%。1、6、10 号楼为地上 8 层剪力墙结构； 5 号楼为地上 6 层部分框支剪力墙结构； 2、3、7、8、9 号楼为地下一层、地上8 层剪力墙结构； 4 号楼为地下一层、地上7 层剪力墙结构。总高度（最高）为25.65m。其中 1-3 层为现浇混凝土结构， 4 层以上外墙、阳台、空调板采用预制构件（PCF）体系，抗震等级随主体结构。工程难点，我工地实施精细化管理，每个施工细节都要提前策划，施工专项方案必须提前完成，所有预埋件、预留孔都要在工厂PC加工时定位准确，没有遗漏。因外墙为面砖，对外脚手架有特殊要求，一般脚手架不能满足要求。项目追求无外架施工，即为工具式脚手架。本脚手架要经专家评审。本工程的难点主要体现在：1）、所有方案策划必须前置，对PC构件进行深化设计，充分体现精细化；2）、工厂 PC加工的质量控制；3）、PC的吊装策划，现场平面布置；4）、吊装过程人的不安全因素；5）、工具化脚手架安装、使用、拆卸；6）防水构造施工，防渗漏措施的落实；三、 编制依据1 设计文件2 PC 专项施工方案3 《混凝土结构工程施工质量验收规范》GB50204-2002（2011 年版）4 《装配式住宅混凝土构件制作、施工及质量验收规程》DG/TJ08-2069-2010 5 《装配整体式钢筋混凝土结构施工及质量验收规范》DJ08-2117-2012...
