装饰工程临时用电方案资料

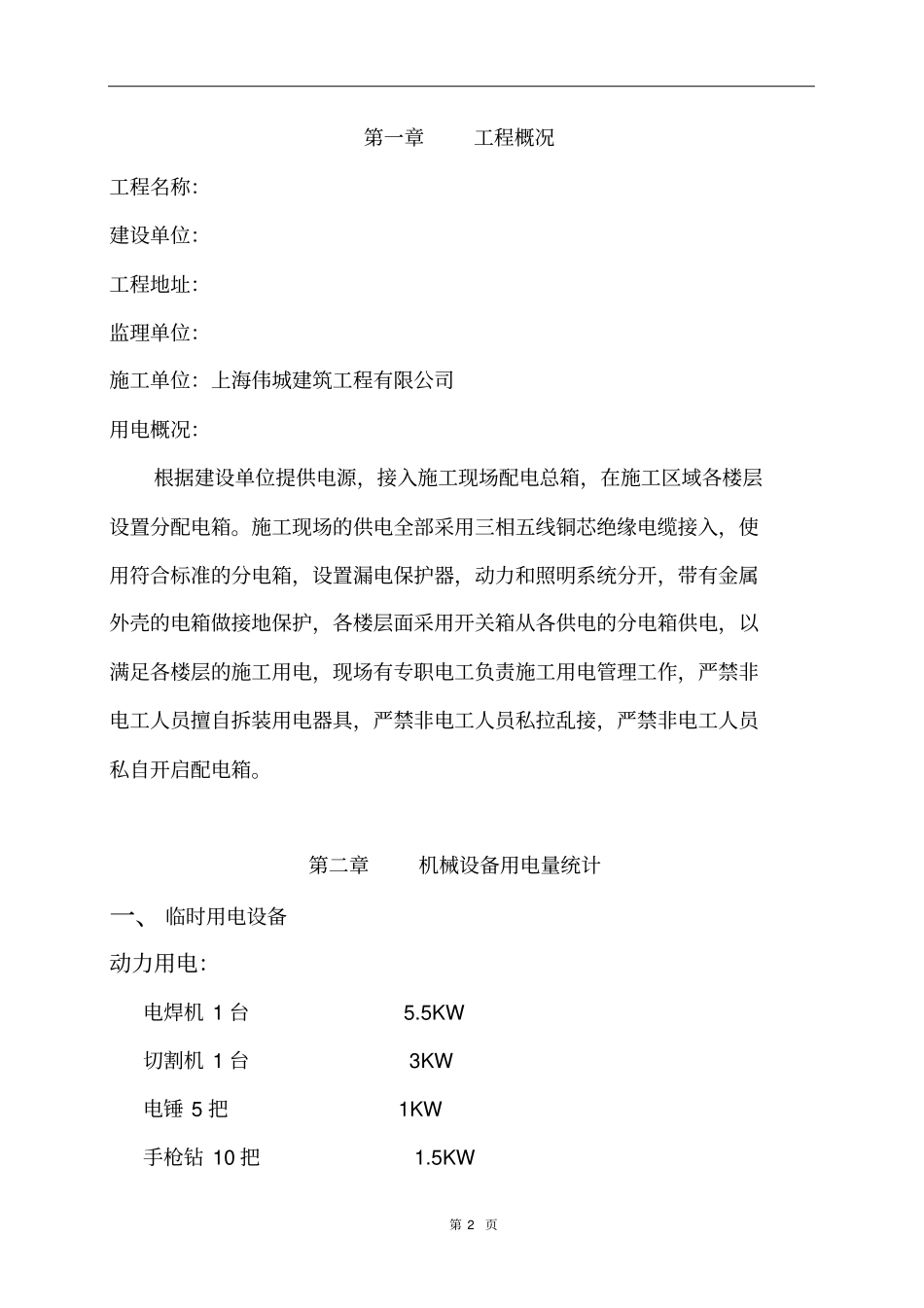

第 1 页装饰装修工程临时用电方案编制：审核：批准：工程有限公司二 0 一六年三月一日第 2 页第一章工程概况工程名称：建设单位：工程地址：监理单位：施工单位：上海伟城建筑工程有限公司用电概况：根据建设单位提供电源，接入施工现场配电总箱，在施工区域各楼层设置分配电箱。施工现场的供电全部采用三相五线铜芯绝缘电缆接入，使用符合标准的分电箱，设置漏电保护器，动力和照明系统分开，带有金属外壳的电箱做接地保护，各楼层面采用开关箱从各供电的分电箱供电，以满足各楼层的施工用电，现场有专职电工负责施工用电管理工作，严禁非电工人员擅自拆装用电器具，严禁非电工人员私拉乱接，严禁非电工人员私自开启配电箱。第二章机械设备用电量统计一、 临时用电设备动力用电：电焊机 1 台 5.5KW 切割机 1 台 3KW 电锤 5 把 1KW 手枪钻 10 把 1.5KW 第 3 页角磨机 3 台 0.5KW 气泵 3 台 6KW 其它用电 2KW 第三章用电计算一、动力用电量 :P=19.5KW 照明用电： P=5KW（按常规计）根据施工现场临时用电JGJ46-2005 规定规范，及施工现场实际情况要求，即在多工种作业环境中作业，总需要系数按Kx=0.85 计，满负荷时的功率因数按 cosΦ =0.75 计取。二、施工总用电量计算 P=1.1*（K1￡Pc+K2￡Pa) =1.1*(0.85*19.5+5*1) =23.7KW 其中： P：计算用电量，即供电设备总需要容量 K1：全部施工用电设备需要系数 0.85 K2：室内照明设备同时使用系数 1.1：用电不均匀系数第四章线路搭设一、技术措施第 4 页1.制定安全用电责任制，做好安全用电专项技术交底。.2、按 TN-S 系统要求设置三相五线制，杜绝疏漏。.3、各级配电箱配置完备，接地接零良好，电箱周围无材料等障碍物堆放，严格实行用电三级配电，两级保护。4、各级配电箱固定设置。5、各种用电设备全部采用标准插头插入电箱，电线严禁使用护套线和花线，严禁采用多用插座，严禁将电线直接插入插座孔内。6、所有临时证明均应架空于2.5m 以上，严禁拖地。7、用电设备与开关箱间距不大于3m，配电箱与配电箱间距不大于30m。8、手持电动工具的外壳、手柄、负荷线插头及开关等必须完好无损，使用前必须做空载试运转正常后方可使用。9、使用的照明灯具必须有保护罩。10、临时用电设备线路各种电动工具发生故障时，必须有电工或专业维修电工人员进行排除。11、使用的设备停止工作时必须将开关箱中的控制开关断开，并锁好开关箱。二、接零接地1、在施工...
