施工工况方案变化情况及费用增加情况说明VIP免费

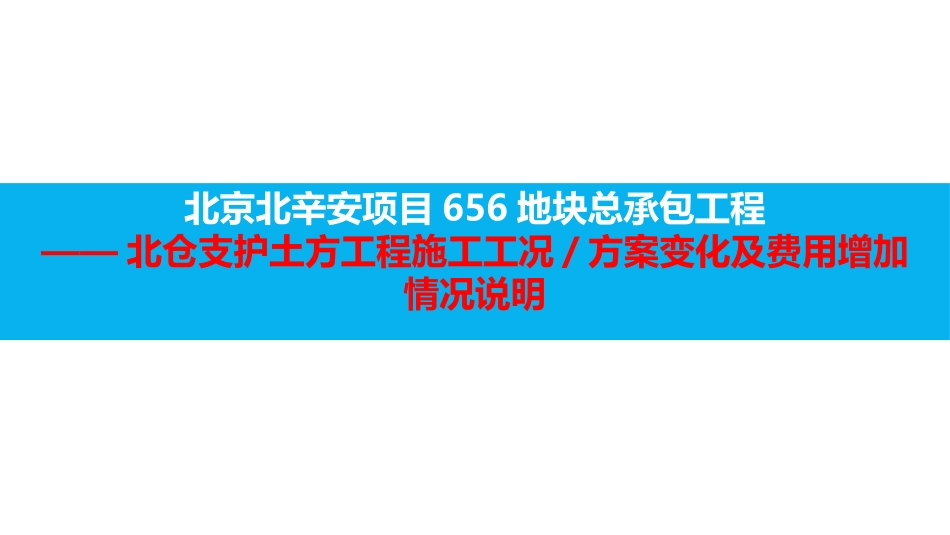

施工工况方案变化情况及费用增加情况说明_第1页
1/42

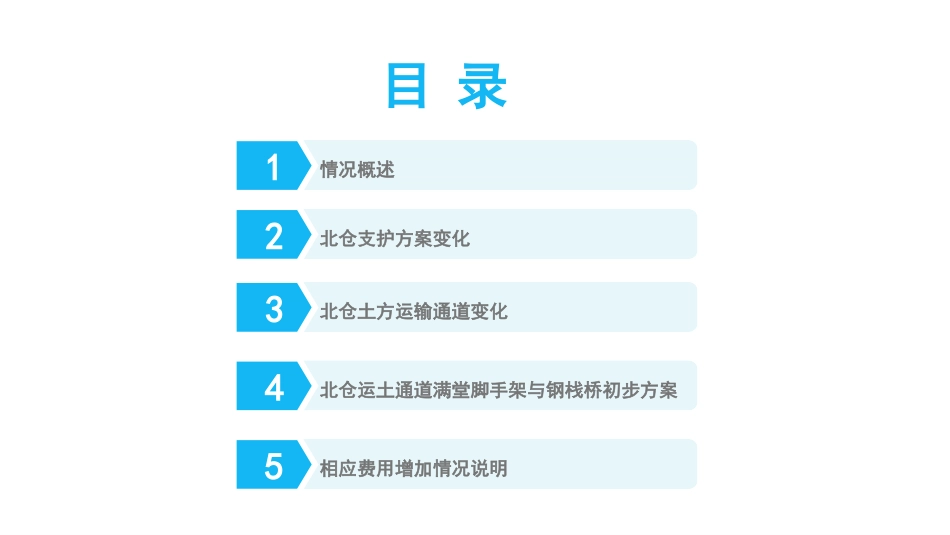

施工工况方案变化情况及费用增加情况说明_第2页
2/42

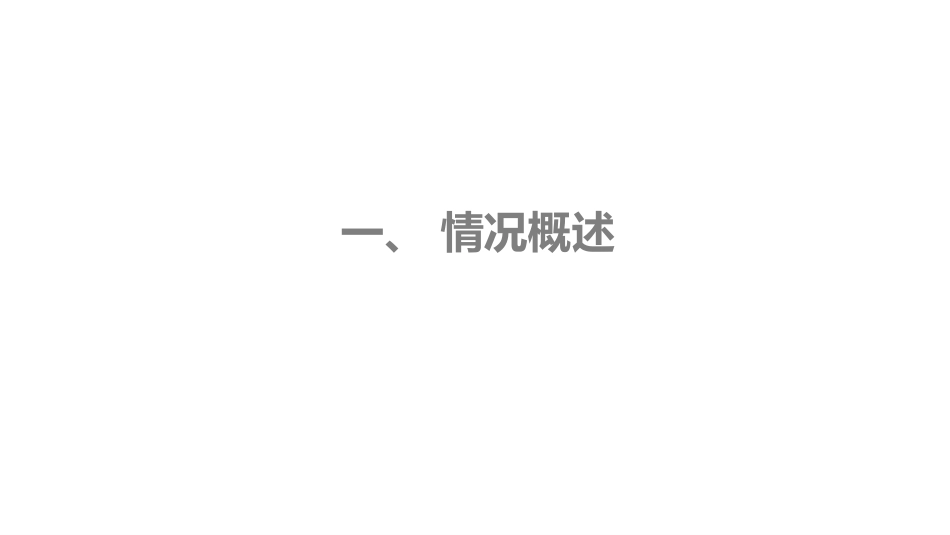

施工工况方案变化情况及费用增加情况说明_第3页
3/42
北京北辛安项目656地块总承包工程——北仓支护土方工程施工工况/方案变化及费用增加情况说明北仓土方运输通道变化3北仓运土通道满堂脚手架与钢栈桥初步方案4目录北仓支护方案变化2相应费用增加情况说明5情况概述1一、情况概述北仓施工工况/方案变化及费用增加情况概述北京北辛安项目656地块总承包工程,2018年?月?日开始招标,2018年?月?日完成议标定标,中标人为中建三局集团有限公司,中标额为人民币(大写)贰亿柒仟叁佰伍拾伍万玖仟捌佰玖拾陆万元整(¥273,559,896.00)。招标期,北仓支护与土方施工方案施工基本确定(已经过内部几方审核),公司按此方案进行总包招标。但在定标后,该方案在进行地铁建设与运营专家论证时未能通过。随后,公司组织支护桩施工单位和北京交通大学轨道安全评估中心进行二次设计变更和核算,于2018年3月确定了北仓支护与土方施工新的施工方案。因方案发生较大变化,施工总承包单位认为造成其增加费用,随要求在原中标额基础上增加费用,第一次上报费用?元,经我方审核确认调增费用?元。上述情况,请集团领导予以审核确定。二、北仓支护方案变化(一)原北仓支护方案(投标期方案)1、基坑支护平面图(投标期方案)18米线桩,位于E~F轴之间3米线桩,位于G~H轴之间第一部分点击在此输入你的标题内容(一)原北仓支护方案(投标期方案)2、钢管支撑剖面图(投标期方案)第二道撑位于-10.15标高,高于B2层结构楼板面800mm,需要在楼板面设置支墩。内支撑长度约22.6米。即北仓施工空间南北间距约22.6米。(二)目前拟定的北仓支护方案(2018年3月版方案)1、基坑支护平面图(2018年3月版方案)11米线桩,位于F~G轴之间3米线桩,位于G~H轴之间2、钢管支撑剖面图(2018年3月版方案)第二道撑位于-11.205标高,位于南仓B3层已完结构顶板楼板梁侧。B3结构施工时需要间隔20/40米跳仓换撑。(二)目前拟定的北仓支护方案(2018年3月版方案)增加第三道撑,南段撑点位于B4层楼板梁侧。内支撑长度约14.2米。即北仓施工空间南北间距约14.2米,相比减少8.4米。3、方案变化后的北仓主体结构施工工序推演(二)目前拟定的北仓支护方案(2018年3月版方案)北仓结构施工拟分三个流水段,A、B、C段3、变化后北仓的施工工序推演(二)目前拟定的北仓支护方案(2018年3月版方案)序号施工内容历时(天)备注工期计算1清槽、打钎、验槽2自2019.4.152019.4.162垫层、防水、防水保护层32019.4.193底板施工32019.4.224-5层墙柱及顶板施工52019.4.275技术间歇1:拆模架、等待上强度、修补外墙、清理基槽72019.5.46技术间歇2:-5层外墙防水施工+保护墙砌筑22019.5.67技术间歇3:-5层外墙肥槽回填5约750立方2019.5.118技术间歇4:第三道内支撑拆撑22019.5.139-4层墙柱施工32019.5.1610技术间歇5:拆模架、等上强度、修补外墙、清理基槽72019.5.2311技术间歇6:-4层外墙防水施工+保护墙砌筑22019.5.2512技术间歇7:-4层外墙肥槽回填5约750立方2019.5.3013技术间歇8:-3层底板处--垫层、防水、防水保护层3累积33天间歇2019.6.214-4层顶板及-3层底板施工32019.6.5北仓A段地下结构工期计划3、变化后北仓的施工工序推演(二)目前拟定的北仓支护方案(2018年3月版方案)北仓A段地下结构工期计划序号施工内容历时(天)备注工期计算15技术间歇9:20米段-内支撑拆除及外墙防水施工3拆撑需1天,外墙防水基层找平1.5天、做防水1天2019.6.816-3层墙柱及顶板施工(20米段)4外墙单侧支模2019.6.1217技术间歇10:20米段结构等待上强度,期间做外墙防水基层72019.6.191840米段内支撑拆除及外墙防水施工2拆撑需2天,外墙单侧支模做防水2019.6.2119-3层墙柱及顶板施工(40米段)52019.6.2620技术间歇11:-2层六个地铁通道打通(破桩、基层处理、防水接茬)4破桩、清理1.5天,基层处理1.5天2019.6.3021技术间歇12:拆地一道内支撑32019.7.322-2层墙柱及梁板施工(含地铁通道、钢柱安装)20层高5.1米,外墙单侧支模2019.7.2323-1层墙柱及梁板施工(含钢柱安装)15层高5.7米2019.8.73、变化后北仓的施工工序推演(二)目前拟定的北仓支护方案(2018年3月版方案)序号施工内容历时(天)备注工...
