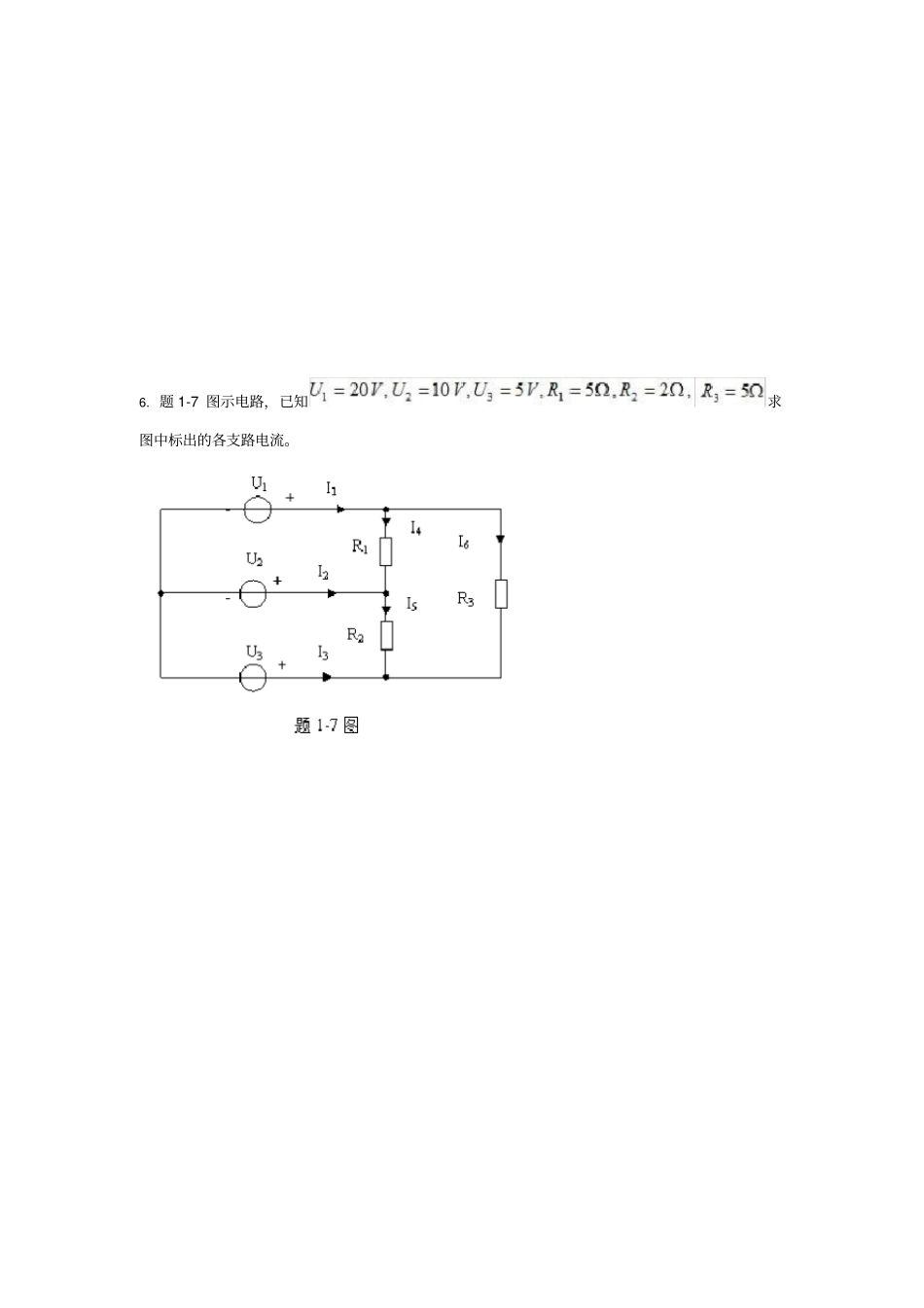

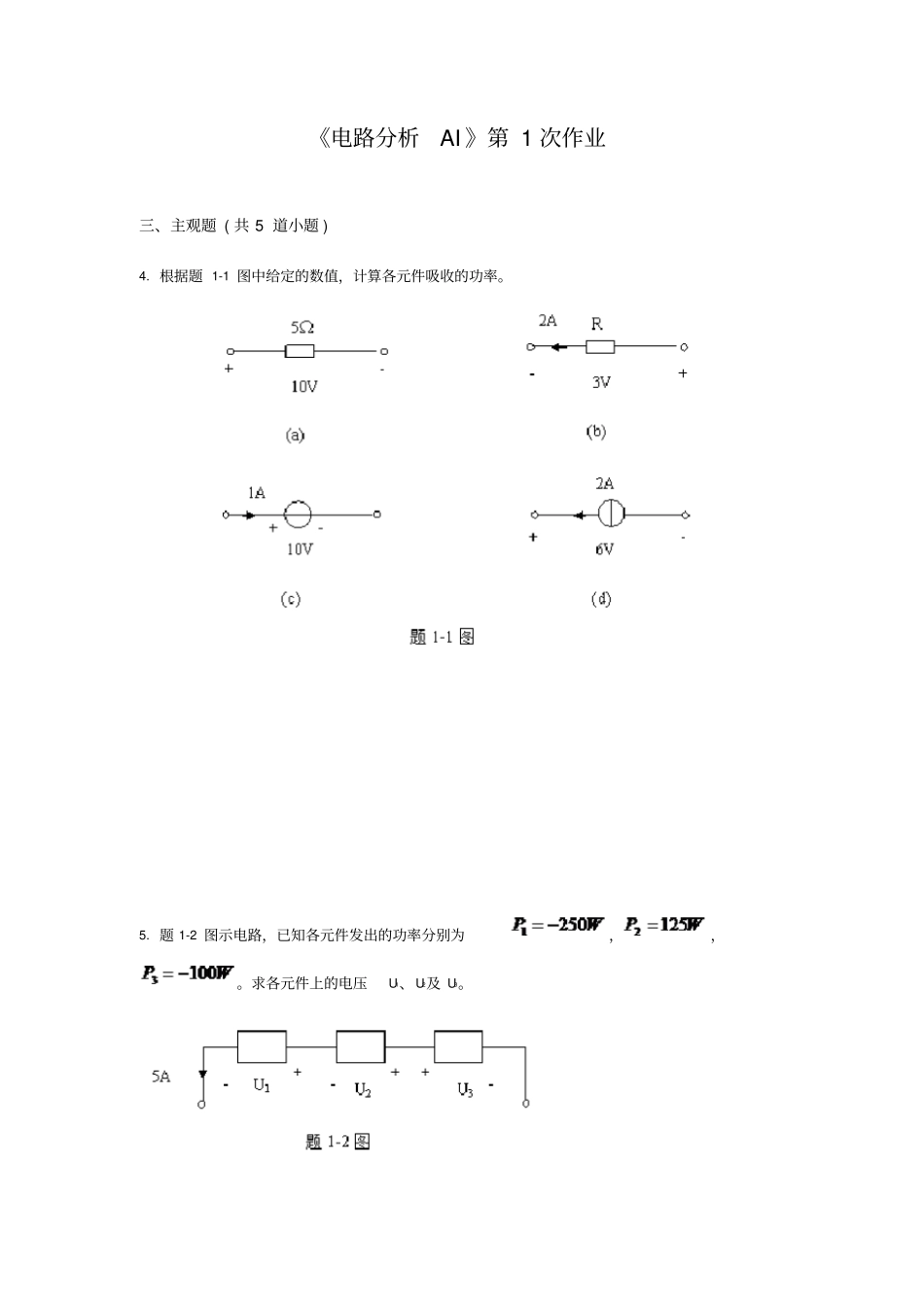

《电路分析AI 》第 1 次作业三、主观题 ( 共 5 道小题 )4. 根据题 1-1 图中给定的数值，计算各元件吸收的功率。5. 题 1-2 图示电路，已知各元件发出的功率分别为，，。求各元件上的电压U1、 U2及 U3。6. 题 1-7 图示电路，已知求图中标出的各支路电流。7. 试分别求出题 1-9 图示独立电压源和独立电流源发出的功率。8. 题 1-14 图示电路中，已知求 I 3、I 4、I 5和 I 6。《电路分析AI 》第 2 次作业二、主观题 ( 共 7 道小题 )3. 题 2-3 图示电路。求开关 K 打开和闭合情况下的输入电阻Ri 。4. 求题 2-5 图示电路的等效电阻Rab。5. 化简题 2-7 图示各电路。解：(a) 图等效为：6.用电源等效变换法求题2-8 图示电路中负载RL上的电压 U.解：电路等效为：7. 求题 3-5 图示电路的结点电压u1和 u2。8. 用结点电压法求题 3-7 图示电路中的结点电压U1和 U2。9. 用结点电压法求题 3-10 图示电路的 U1和 I。解：结点如图所标《电路分析AI 》第 3 次作业二、主观题 ( 共 9 道小题 )3. 题 3-14 图示电路。试用网孔电流法求电流I 。解：网孔电流如图所设4. 用网孔电流法求题3-15 图示电路的电压u。解：网孔电流如图所设5. 用网孔电流法求题3-17 图示电路中的 i 和 u。解：设各网孔电流如图6. 用叠加定理求题 4－1 图示电流源两端的电压。解：电压源单独作用时如图(b) 所示，则7. 用叠加定理求题 4-3 图示电路中的。解：电压源单独作用时的电路如图(b) 所示，则电流源单独作用时的电路如图(c) 所示，图中虚线为回路电流，则8. 求题 4－7 图示电路的戴维南和诺顿等效电路。解： (a)(1) 求戴维南等效电路开路电压uoc = uab ＝ 3 ×3＋2－2＝9V 等效电阻Ro＝ 1 ＋3 ＝4Ω戴维南等效电路如图(2) 求诺顿等效电路求短路电流的电路如图 (e) 所示，对結点 a 列节点 KCL方程可得（b）(1)求戴维南等效电路图(b) 可以等效为图 (f) 求开路电压时I = 0 ，所以电路又可等效为图 (g)uoc = 2×2.4 ＝4.8 V Ro＝2.4 Ω戴维南等效电路如图(2) 求诺顿等效电路短路电流i sc ＝2A等效电阻Ro＝2.4 Ω诺顿等效电路如图（c）(1)求戴维南等效电路求开路电压 uoc：uoc ＝ uab显然I a＋2 Ia＝3A 即I a＝1A则uab＝2×4 Ia－2＝6Vuoc ＝6V求等效电阻 Ro：用外加电压源法如图 (h) 所示，则2 Ia＝－ I a即 Ia＝0A所以Ro＝4Ω戴维南等效电...
