西南交通大学房屋建筑工程课程设计

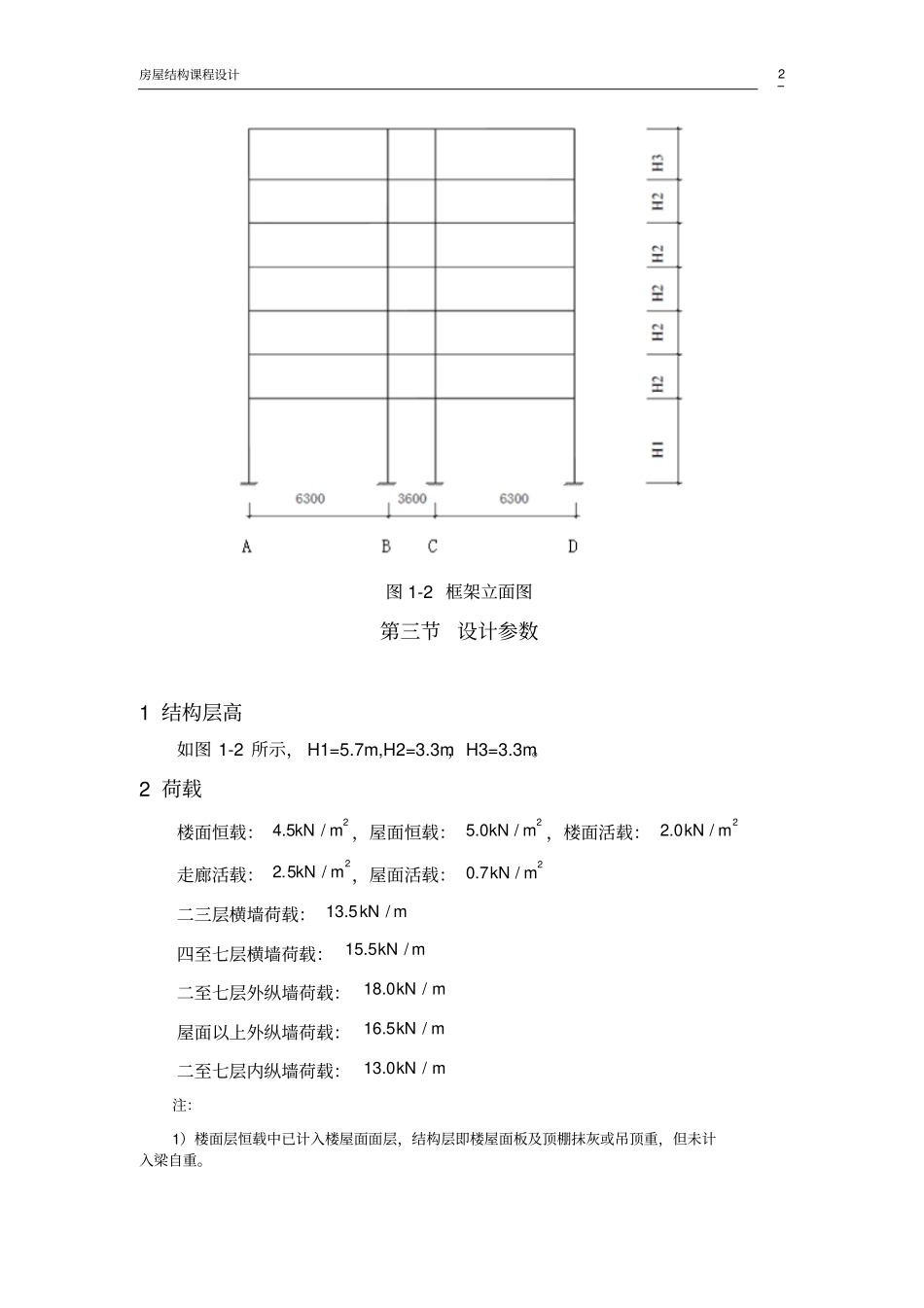

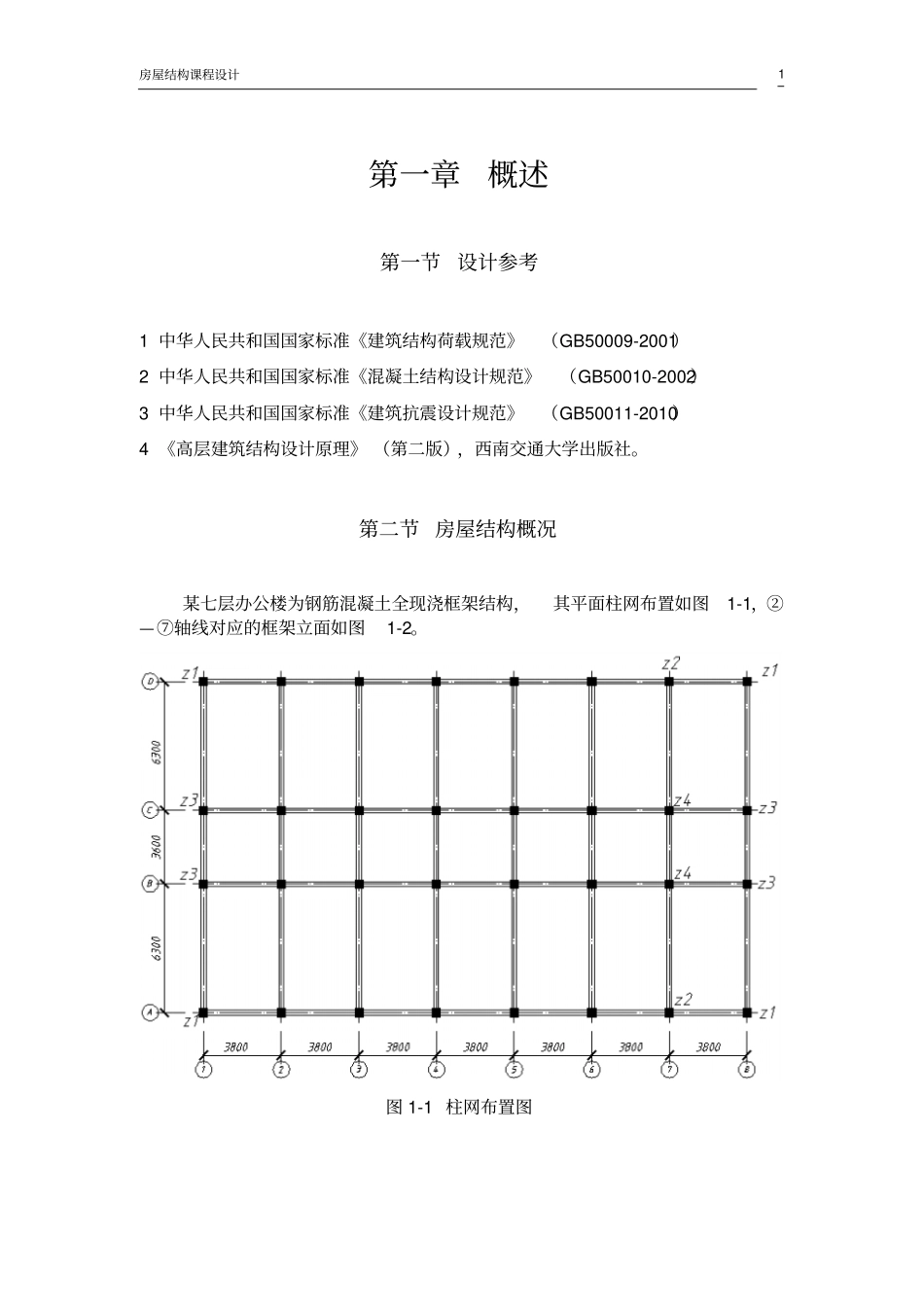

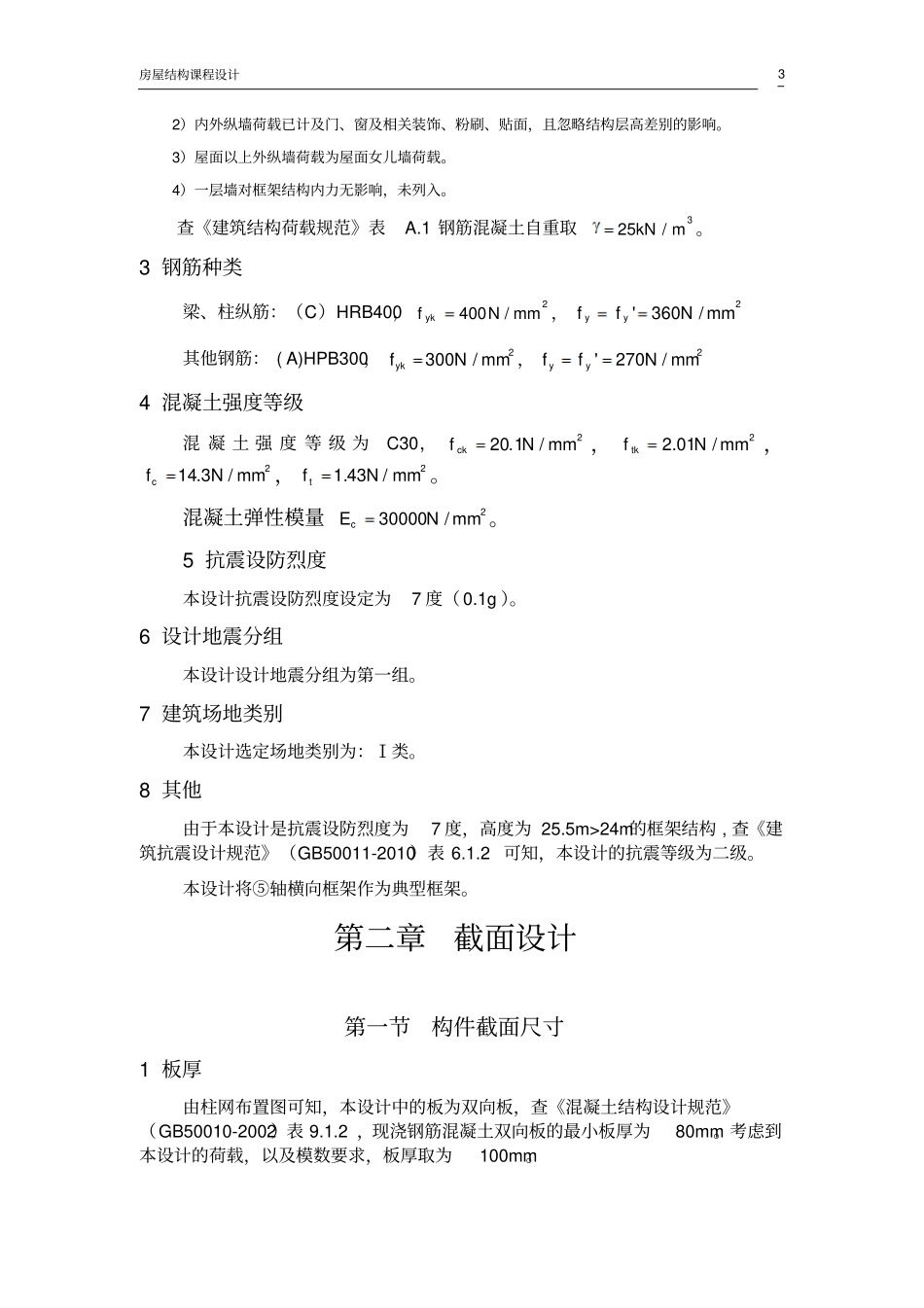

房屋结构课程设计1 第一章概述第一节设计参考1 中华人民共和国国家标准《建筑结构荷载规范》（GB50009-2001）2 中华人民共和国国家标准《混凝土结构设计规范》（GB50010-2002）3 中华人民共和国国家标准《建筑抗震设计规范》（GB50011-2010）4 《高层建筑结构设计原理》 （第二版），西南交通大学出版社。第二节 房屋结构概况某七层办公楼为钢筋混凝土全现浇框架结构，其平面柱网布置如图1-1，②—⑦轴线对应的框架立面如图1-2。图 1-1 柱网布置图房屋结构课程设计2 图 1-2 框架立面图第三节设计参数1 结构层高如图 1-2 所示， H1=5.7m,H2=3.3m，H3=3.3m。2 荷载楼面恒载：24.5/kNm ，屋面恒载：25.0/kNm ，楼面活载：22.0/kNm走廊活载：2/5.2mkN，屋面活载：20.7/kNm二三层横墙荷载： 13.5/kNm四至七层横墙荷载： 15.5/kNm二至七层外纵墙荷载： 18.0/kNm屋面以上外纵墙荷载： 16.5/kNm二至七层内纵墙荷载： 13.0/kNm注：1）楼面层恒载中已计入楼屋面面层，结构层即楼屋面板及顶棚抹灰或吊顶重，但未计入梁自重。房屋结构课程设计3 2）内外纵墙荷载已计及门、窗及相关装饰、粉刷、贴面，且忽略结构层高差别的影响。3）屋面以上外纵墙荷载为屋面女儿墙荷载。4）一层墙对框架结构内力无影响，未列入。查《建筑结构荷载规范》表A.1 钢筋混凝土自重取3m/kN25。3 钢筋种类梁、柱纵筋：（C）HRB400，2/400mmNf yk，2/360'mmNffyy其他钢筋： ( A)HPB300，2300/ykfNmm ，2'270/yyffN mm4 混凝土强度等级混 凝 土 强 度 等 级 为C30，2/1.20mmNf ck，2/01.2mmNf tk，2/3.14mmNfc，2/43.1mmNf t。混凝土弹性模量2/30000mmNEc。5 抗震设防烈度本设计抗震设防烈度设定为7 度（ 0.1g ）。6 设计地震分组本设计设计地震分组为第一组。7 建筑场地类别本设计选定场地类别为：Ⅰ类。8 其他由于本设计是抗震设防烈度为7 度，高度为 25.5m>24m的框架结构 , 查《建筑抗震设计规范》（GB50011-2010）表 6.1.2 可知，本设计的抗震等级为二级。本设计将⑤轴横向框架作为典型框架。第二章截面设计第一节构件截面尺寸1 板厚由柱网布置图可知，本设计中的板为双向板，查《混凝土结构设计规范》（GB50010-2002）表 9.1.2 ，现浇钢筋混凝土双向板的最小板厚为80mm。考虑到本设计的荷载，以及模数要求，板厚取为100mm。房屋结构课程设计4 2 梁截面设计框架梁截面高度h 可按计算跨度的11~1018 选取，且不小于400m...
