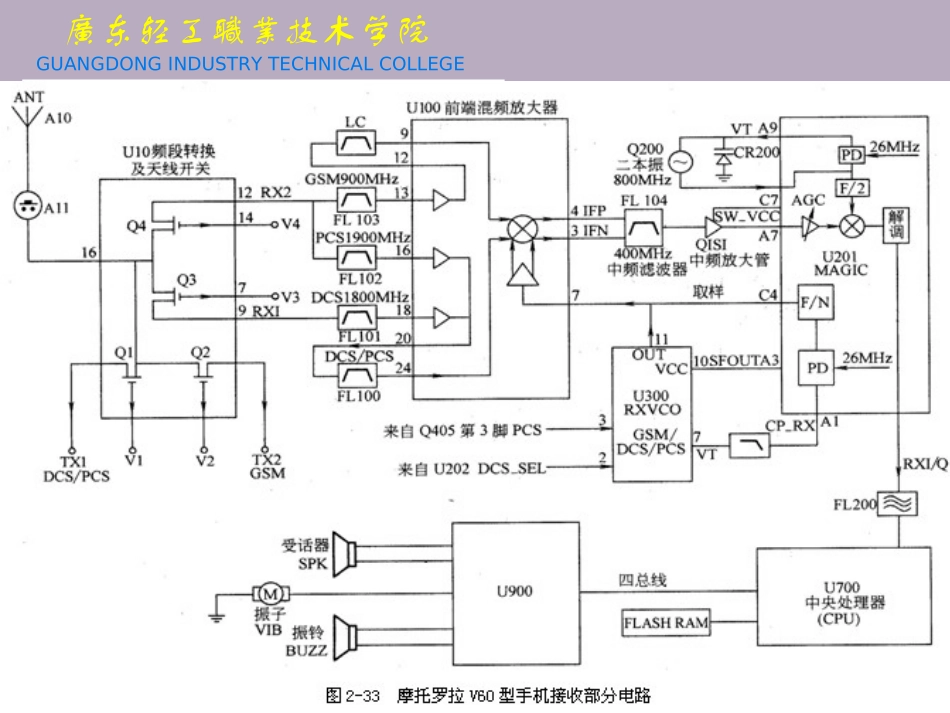

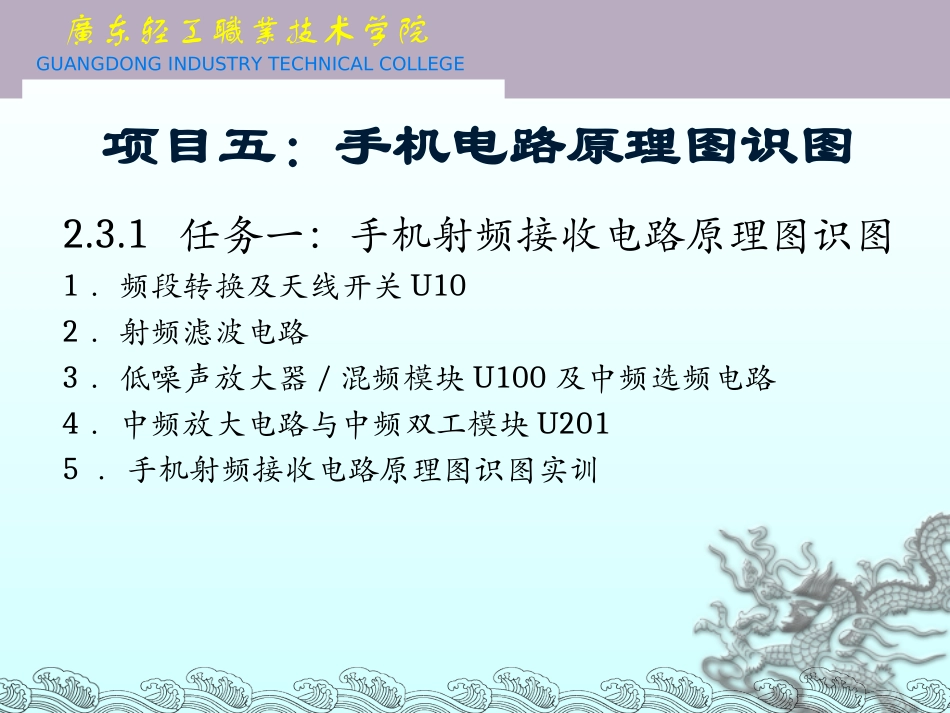

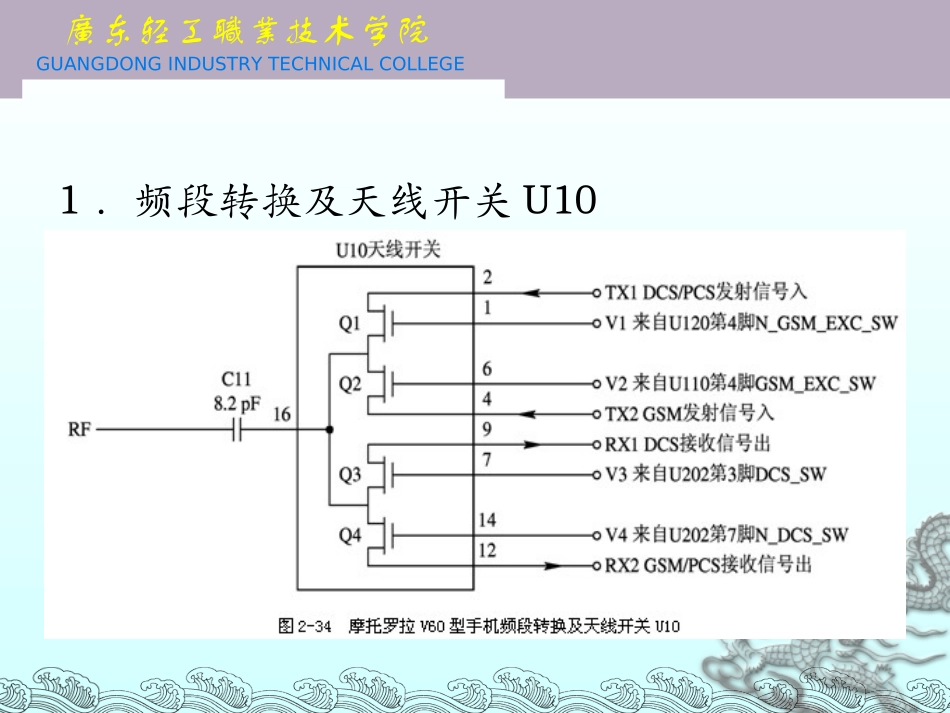

廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE项目五:手机电路原理图识图2.3.1任务一:手机射频接收电路原理图识图1.频段转换及天线开关U102.射频滤波电路3.低噪声放大器/混频模块U100及中频选频电路4.中频放大电路与中频双工模块U2015.手机射频接收电路原理图识图实训廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE1.频段转换及天线开关U10廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE2.射频滤波电路廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE3.低噪声放大器/混频模块U100及中频选频电路廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE4.中频放大电路与中频双工模块U201廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE2.3.2任务二:手机频率合成器电路原理图识图1.接收一本振RXVCOU300廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE2.接收二本振电路廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE3.三频切换电路摩托罗拉V60是一款三频手机,但它不能在工作时同时使用两个频段。也就是说,手机在同一时间只能在某一个频段工作,或者GSM900MHz,或者DCS1800MHz,或者PCS1900MHz。若需切换频段,则需要操作菜单,然后由CPU做出修改,修改的重点是射频部分。三频切换控制电路原理如图2-41所示。廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE手机频率合成器电路原理图识图实训(1)实训目的1)掌握手机频率合成器工作原理的分析方法。2)熟悉常见手机电路图的英文缩写。3)掌握手机频率合成器电路原理图的识图技巧,能查阅相关资料辨别各IC功能。(2)实训器材与工作环境1)手机频率合成器电路原理图(见附录B和附录C),具体识图内容由指导教师根据实际情况确定。2)建立一个良好的工作环境。(3)实训内容1)准备手机频率合成器电路原理图。2)根据识图方法和电路识别方法,分析手机频率合成器电路原理。3)运用常见手机电路图的英文缩写知识,读懂手机的电路原理,画出相关电路图。(4)实训报告根据实训内容,完成手机频率合成器电路原理图识图实训报告。廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE2.3.3任务三:手机射频发射电路原理图识图1.发射TXVCOU3502.发信前置放大电路3.末级功率放大器及功率控制电路(1)GSMPA末级功率放大器(U500)(2)DCS/PCSPA末级功率放大器(U550)4.功放供电PA_B+产生电路5.手机射频发射电路原理图识图实训廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE1.发射TXVCOU350廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE2.发信前置放大电路廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE3.末级功率放大器及功率控制电路(1)GSMPA末级功率放大器(U500)廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE(2)DCS/PCSPA末级功率放大器(U550)廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE4.功放供电PA_B+产生电路廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE手机射频发射电路原理图识图实训(1)实训目的1)掌握手机射频发射电路工作原理的分析方法。2)熟悉常见手机电路图的英文缩写。3)掌握手机射频发射电路原理图的识图技巧,能查阅相关资料辨别各IC功能。(2)实训器材与工作环境1)手机射频发射电路原理图(见附录B和附录C),具体识图内容由指导教师根据实际情况确定。2)建立一个良好的工作环境。(3)实训内容1)准备手机射频发射电路原理图。2)根据识图方法和电路识别方法,分析手机射频发射电路原理。3)运用常见手机电路图的英文缩写知识,读懂手机射频发射电路原理,画出相关电路图。(4)实训报告根据实训内容,完成手机射频发射电路原理图识图实训报告。廣东轻工職業技术学院GUANGDONGINDUSTRYTECHNICALCOLLEGE2.3.4任务四:手机逻辑/音频电路原理图识图1.受话器2.MIC送话...
