手机射频电路原理VIP专享VIP免费

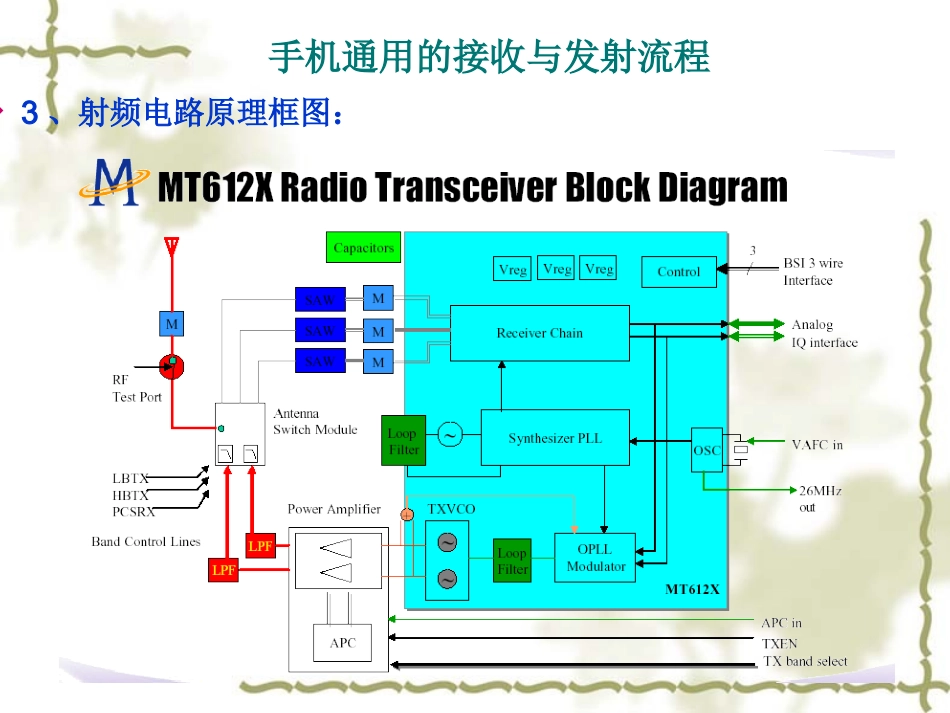

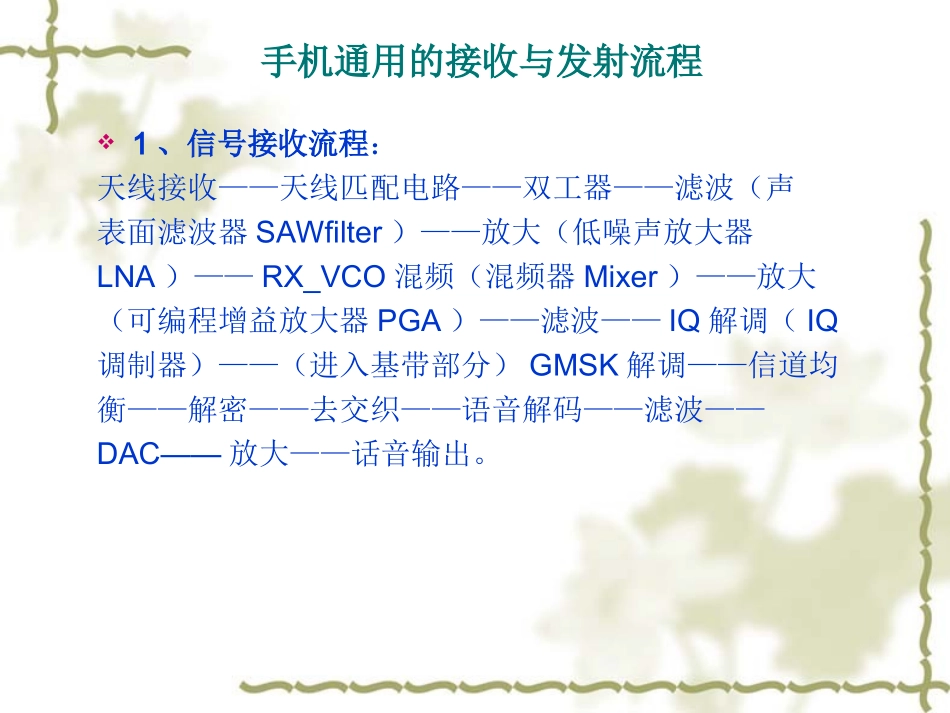

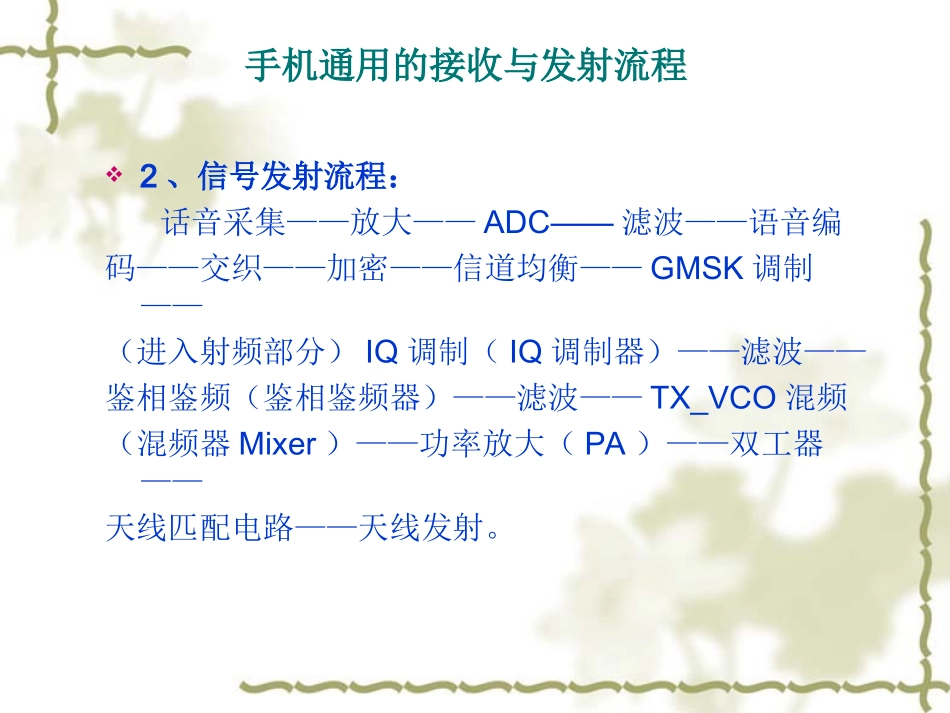

手机通用的接收与发射流程1、信号接收流程：天线接收——天线匹配电路——双工器——滤波（声表面滤波器SAWfilter）——放大（低噪声放大器LNA）——RX_VCO混频（混频器Mixer）——放大（可编程增益放大器PGA）——滤波——IQ解调（IQ调制器）——（进入基带部分）GMSK解调——信道均衡——解密——去交织——语音解码——滤波——DAC——放大——话音输出。手机通用的接收与发射流程2、信号发射流程：话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制——（进入射频部分）IQ调制（IQ调制器）——滤波——鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频（混频器Mixer）——功率放大（PA）——双工器——天线匹配电路——天线发射。手机通用的接收与发射流程3、射频电路原理框图：射频电路的主要元器件介绍及相关工作原理1、天线、匹配网络、射频连接器：天线（E600）：作用是将高频电磁波转化为高频信号电流。天线、匹配网络、射频连接器天线匹配网络（L604、C611、C614）：主要是完成主板与天线之间的功率匹配，以使天线的效率尽可能高。射频连接器（J600）：又叫同轴连接器或射频开关，作用主要是为手机的测试提供端口。其内部是簧片的接触结构，相当于一个机械开关，通常状态下开关处于闭合状态，当射频线探头插入射频连接器时，簧片一端将与主板的天线通路断开，而与射频线探头接触，此时手机与测试仪器之间就通过射频连接器与射频线进行信号的传输。具体结构见图2。天线、匹配网络、射频连接器图2:射频连接器内部结构及开关方式射频头顶针插入时将簧片断开，信号有综测仪连接至主板无顶针插入时，簧片处于接触状态，信号由天线接收至主板双工滤波器（U601）2、双工滤波器（U601）：双工滤波器是一种无源器件，内部包括发射滤波器和接收滤波器，它们都是带通滤波器。作用是将接收射频信号与发射射频信号分离，以防止强的发射信号对接收机造成影响。由于发射信号总是比接收信号强，而强信号对弱信号有抑制作用，会使接收电路被强信号阻塞，使接收的弱信号被淹没，引起接收灵敏度下降。所以接收滤波器就是阻止发射信号串人接收电平，当然，也有一并拒收天线接收到的接收频段以外的信号；而发射滤波器则拒绝接收频率段的噪声功率及发射调制信号。器件引脚排列及名称：表1：器件引脚排列及名称双工滤波器（U601）表2：双工滤波器的开关控制模式双工滤波器（U601）双工滤波器（U601）图3：双工滤波器相关电路声表面滤波器3、声表面滤波器（Z600、Z602、Z603）：是一个带通滤波器，只允许接收频段的射频信号进入接收机电路，其它频段的信号将会得到抑制。表3：引脚排列及名称图4：内部结构声表面滤波器频率传输特性声表面滤波器射频收发信机（U602）射频收发信机是射频电路的核心部件，主要完成射频信号的调整与解调。内部结构主要包括5个方面：1）、接收机（Receiver）：提供射频信号的下行链路，将射频信号通过放大、解调转变成IQ信号供基带芯片进行处理。接收机主要包括四频段（GSM850、GSM900、DCS1800、PCS1900）差分输入低噪声放大器(LNA)（输入阻抗200欧姆，通过LC网络与SAWFILTER匹配，增益控制动态范围35dB）、2个RF正交混频器、1个集成信道滤波器（滤除干扰、阻塞和镜像）、2个可编程增益放大器（PGA）、正交第2混频器和末级低通滤波器。射频收发信机（U602）MT6129系列采用非常低中频结构（与零中频相比，能够改善阻塞抑制、AM抑制、邻道选择性，不需DC偏移校正，对SAWFILTER共模平衡的要求降低），采用镜像抑制（35dB抑制比）混频滤波下变频到IF，第1中频频率为：GSM200KHZ，DCS/PCS100KHZ。第1IF信号通过镜像抑制滤波器和PGA（每步2dB共78dB动态范围）进行滤波放大，经第2混频器下变频到基带IQ信号，频率为67.708KHz。射频收发信机（U602）射频收发信机（U602）低噪声放大器(LNA):作用是将天线接收到的微弱的射频信号进行放大，以满足混频器对输入信号幅度的需要，提高接收机的信噪比。混频器(MIX):是一个频谱搬移电路，它将包含接收信息的射频信号转化为一个固定频率的包含接收信息的中频信号。...
