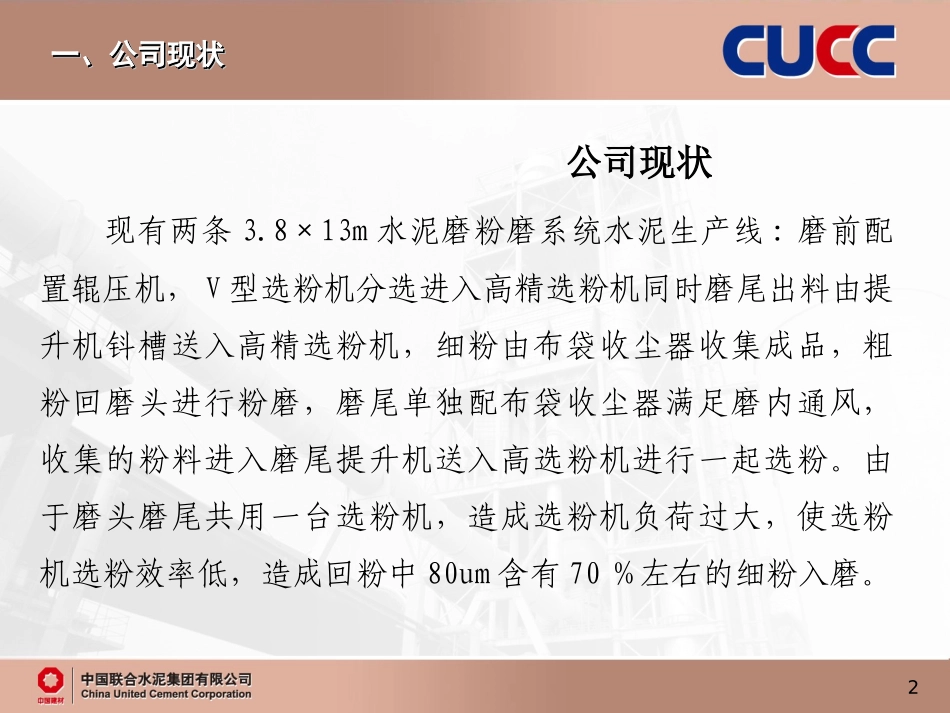

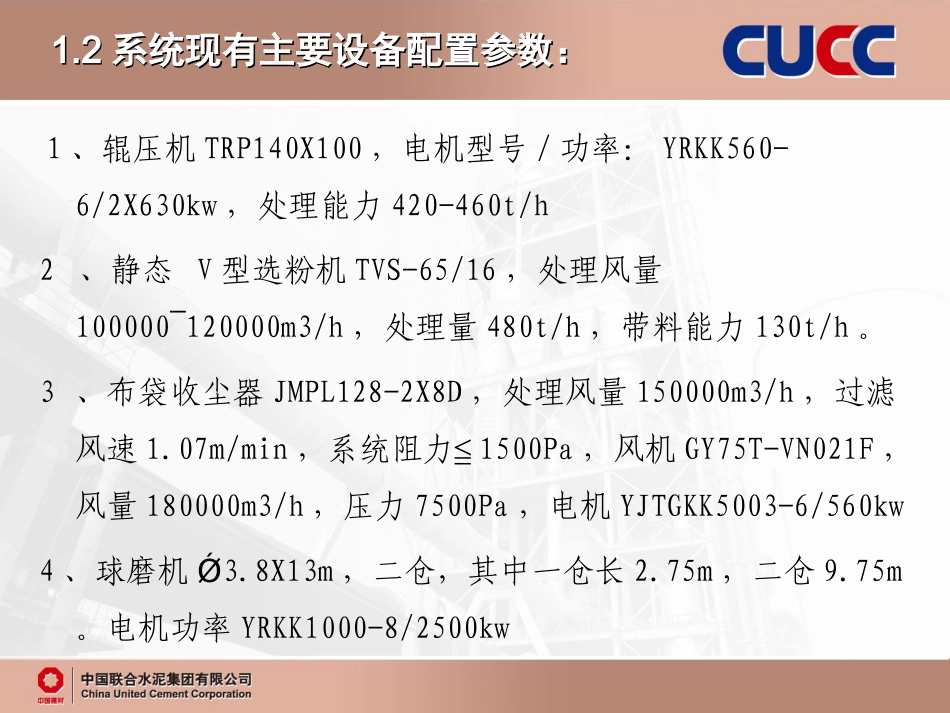

1锡林浩特中联金河水泥有限公司水泥磨提产改造方案二零一三年十一月2一、公司现状一、公司现状一、公司现状一、公司现状公司现状现有两条3.8×13m水泥磨粉磨系统水泥生产线:磨前配置辊压机，V型选粉机分选进入高精选粉机同时磨尾出料由提升机钭槽送入高精选粉机，细粉由布袋收尘器收集成品，粗粉回磨头进行粉磨，磨尾单独配布袋收尘器满足磨内通风，收集的粉料进入磨尾提升机送入高选粉机进行一起选粉。由于磨头磨尾共用一台选粉机，造成选粉机负荷过大，使选粉机选粉效率低，造成回粉中80um含有70％左右的细粉入磨。1.2系统现有主要设备配置参数：1.2系统现有主要设备配置参数：1、辊压机TRP140X100，电机型号/功率：YRKK560-6/2X630kw，处理能力420-460t/h2、静态V型选粉机TVS-65/16，处理风量100000~120000m3/h，处理量480t/h，带料能力130t/h。3、布袋收尘器JMPL128-2X8D，处理风量150000m3/h，过滤风速1.07m/min，系统阻力≦1500Pa，风机GY75T-VN021F，风量180000m3/h，压力7500Pa，电机YJTGKK5003-6/560kw4、球磨机Ǿ3.8X13m，二仓，其中一仓长2.75m，二仓9.75m。电机功率YRKK1000-8/2500kw1.2系统现有主要设备配置参数：1.2系统现有主要设备配置参数：5、配套TESU250型选粉机,处理能力350-375t/h选粉125t/h，处理风量150000m3/h,电机功率YPE315S/160KW-46、磨内通风布袋收尘器JLPM6D-93D，处理风量46740m3/h风机Y5-47N012D，风量50000m3/h，全压4500Pa电机Y280M-4/90kw1.3.1物料配比：1.3.1物料配比：品种熟料%水渣%火山岩%脱硫石膏%炉渣%石灰石%粉煤灰%风积砂PC32.5451.523.83.914.7551.1PC32.5451.523.85.414.7551.1PC32.5441.5245.114.3551.1PC32.5441.5244.914.5551.11.3.1物料配比：1.3.1物料配比：品种熟料%水渣%火山岩%脱硫石膏%粉煤灰%石灰石%PO42.566316754PO42.5653.516.57.854PO42.5644177.554PO42.5654177.854PO42.5673.516.57.554PO42.567316754PO42.5673166.8541.3.2产、质量指标1.3.2产、质量指标时间项目名称80um筛余≦1.2%比表m2/kg>370台时t/h辊压机动辊电流辊压机定辊电流出磨提升机电流入磨提升机电流选粉机电流磨机电流14:00PO42.50.434512535329913018016016:00PO42.50.43831253834961321721649:00PO42.50.437012539359413915716611:00PO42.50.438313040419513915116416:00PO42.50.43741303738921381391689:00PO42.50.439113342359113914416511:00PO42.50.43701364438911401431661.3.2产、质量指标1.3.2产、质量指标时间项目名称80um筛余≦1.2%比表m2/kg>350台时t/h辊压机动辊电流辊压机定辊电流出磨提升机电流入磨提升机电流选粉机电流磨机电流2:00PC32.50.84041354432941431321644:00PC32.50.441113542429414015016310:00PC32.50.441013536298513512216713:00PC32.50.43991354333941411451641.4物料粒径分布情况1.4物料粒径分布情况1.4物料粒径分布情况1.4物料粒径分布情况1.4物料粒径分布情况1.4物料粒径分布情况1.5分析现工艺系统情况1.5分析现工艺系统情况1.5.1物料经辊压机、V型选粉机后进入高效选粉机，选粉机粗粉进入磨机粉磨后由提升机、钭槽送入高效选粉机，高效选粉机细粉进入布袋收尘器收集的细粉，细粉成品输送入库。前后共用一台选粉机。1.5.2选粉机粗粉入磨进行粉磨，粗粉80um筛余32%，说明粗粉中含有70％的细粉进入磨机重新又粉磨。(粗粉45um筛余62%说明粗粉中含有38％的细粉进入磨机重新又粉磨)细粉在磨内重新粉磨，加重了磨机内细粉吸附，堵塞隔仓板、出磨篦板的篦缝，糊研磨体及衬板。加重磨机负担。静选后的粉料浓度和磨尾物料进入高选后，造成高选粉尘浓度更大，超过了高选的能力，从而使粗粉中的细粉含量＜80um占70％，二、项目技改方案二、项目技改方案为了充分发挥磨机生产能力，提高磨机系统产量，节能降耗，降低水泥生产成本，提高产品市场竞争力，粉磨系统进行技术改造方案为磨尾增加一台涡流选粉机。2.1方案依据系统的设备配置、运行参数、相关行业标准、技术书籍、杂志文献。2.2方案提高产量依据2.2.1在磨前辊压系统原选粉机则负责V选的细粉分级，改造中将磨尾增加一台选粉机，负责磨内分选。可选用我公司生产的Sepax-3...
