角接触球轴承内部游隙预载荷

角接触球轴承内部游隙预载荷_第1页
1/9
角接触球轴承内部游隙预载荷_第2页
2/9
角接触球轴承内部游隙预载荷_第3页
3/9

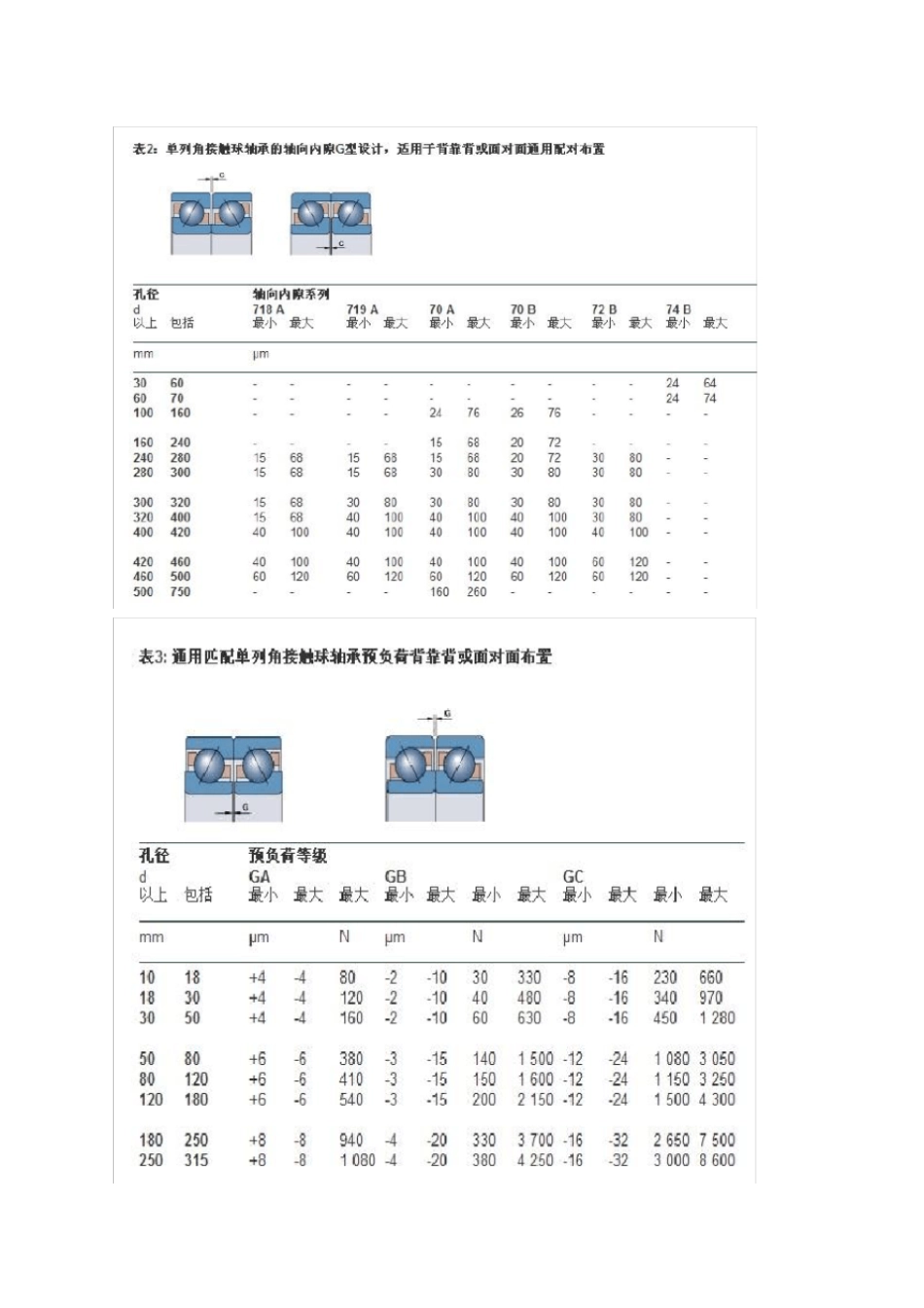

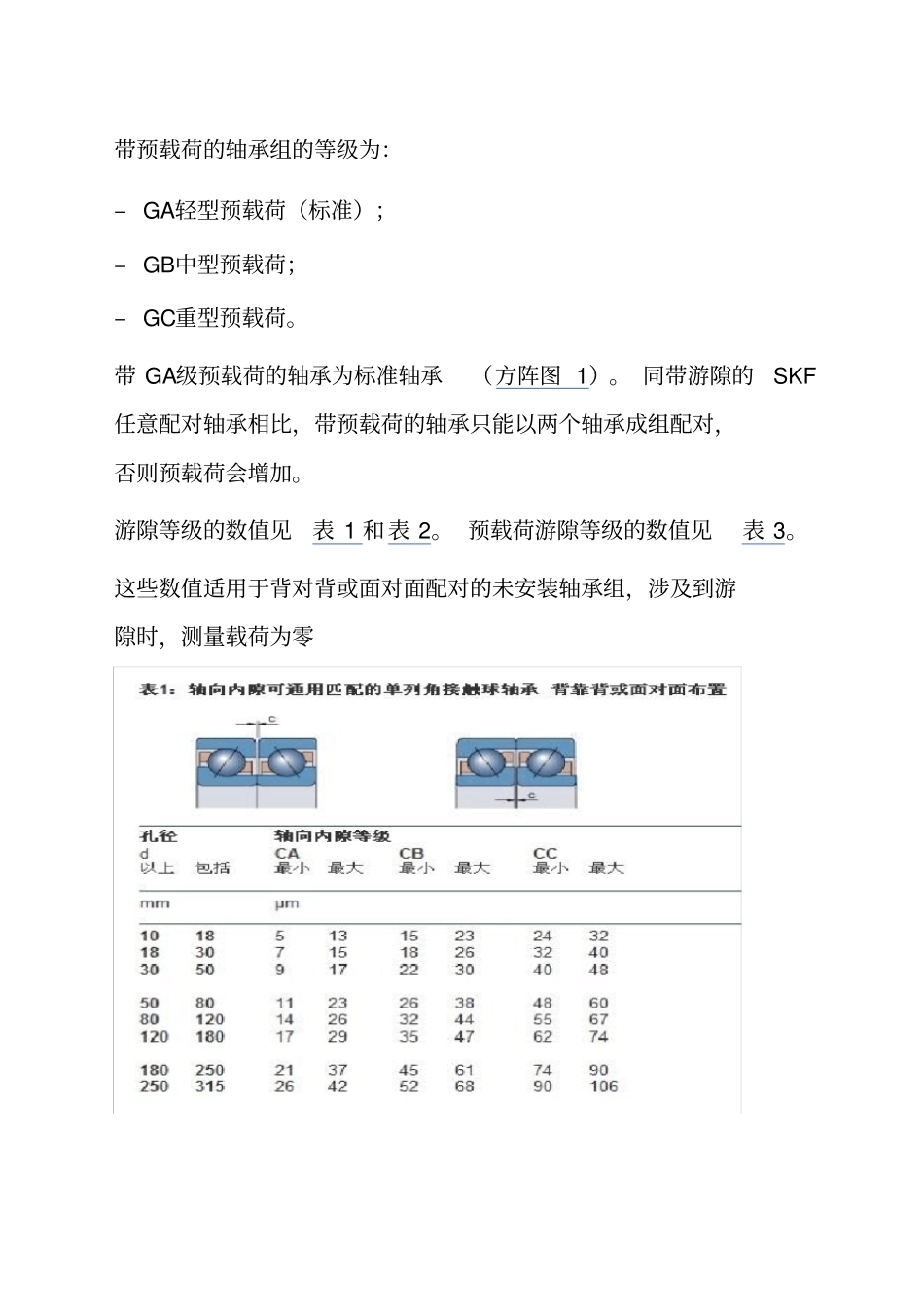

角接触轴承-内部游隙-预载荷单列角接触球轴承的内部游隙只有在安装后才能获得,而且取决于相对另一个轴承的调节量。该轴承在相反方向上提供轴向定位。SKF任意配对轴承以三种不同游隙和预载荷等级生产。带游隙的轴承组的等级为:– CA轴向游隙小于普通组;– CB普通级轴向游隙(普通级);– CC轴向游隙大于普通组。带 CB游隙级的轴承为标准轴承,而一些较大的轴承带G级游隙。其它可供选用的轴承游隙等级见方阵图 1。 带游隙的 SKF任意配对轴承可结合在包括任何数量轴承的轴承组中。带预载荷的轴承组的等级为:– GA轻型预载荷(标准);– GB中型预载荷;– GC重型预载荷。带 GA级预载荷的轴承为标准轴承(方阵图 1)。 同带游隙的SKF任意配对轴承相比,带预载荷的轴承只能以两个轴承成组配对,否则预载荷会增加。游隙等级的数值见表 1 和表 2。 预载荷游隙等级的数值见表 3。这些数值适用于背对背或面对面配对的未安装轴承组,涉及到游隙时,测量载荷为零配对轴承的额定转速,对于配对布置的轴承,产品表中提供的标准转速大约低于单列轴承的标准转速的20%。配对轴承的载荷承受能力产品表中给出的轴承基本额定载荷和疲劳载荷极限值也适用于配对安装的轴承。同单列轴承的关系如下(配对布置的轴承直接靠在一起安装时有效):: 所有轴承配置中的标准轴承和背对背或面对面配对的SKF Explorer轴承的基本额定动载荷C = 1,62 × C 单列轴承串联配置的SKF Explorer轴承的基本额定动载荷C = 2 × C单列轴承疲劳载荷极限Pu = 2 × P u单列轴承轴向力的确定当施加径向载荷给单列角接触球轴承时,载荷从一条滚道传送到另一条时与轴承轴线构成一个角度,导致轴承内产生内部轴向力. 计算由两个单列轴承和/ 或串联布置的配对轴承组的当量载荷时,必须考虑到这一点。各种轴承配置和载荷情况所需公式见 表 4 。只有在轴承之间的游隙调整到几乎等于零但也不加任何预负载的情况下,这些方程式才适用。在所示配置中,轴承甲承受径向载荷FrA ,而轴承乙承受径向载荷FrB 。 FrA 和 FrB 始终看作正值,即使这些力作用在与图中所示相反的方向上。径向载荷作用于轴承的压力中心(见产品表中的尺寸 a)。变量 R 表 4 里的变量 R 有考虑到轴承内部的接触条件。R 以 Ka/C 比的函数变量值表示,可从图解 获得。 Ka 是作用在轴上或轴承座的外部轴向负荷,而 C 是必须能容纳外部轴向负荷的轴承基本额定动载荷。如K...
