体育馆行业音视频系统建设和应用解决方案VIP免费

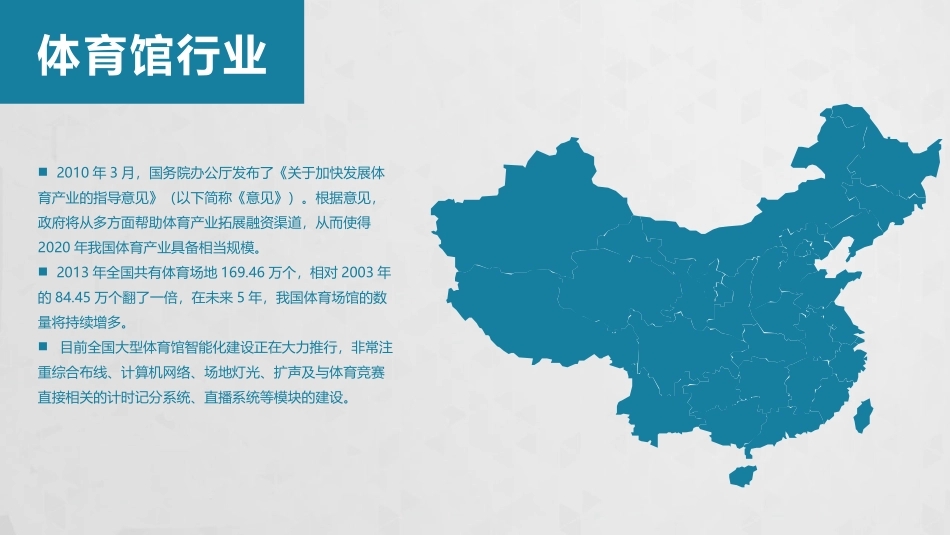

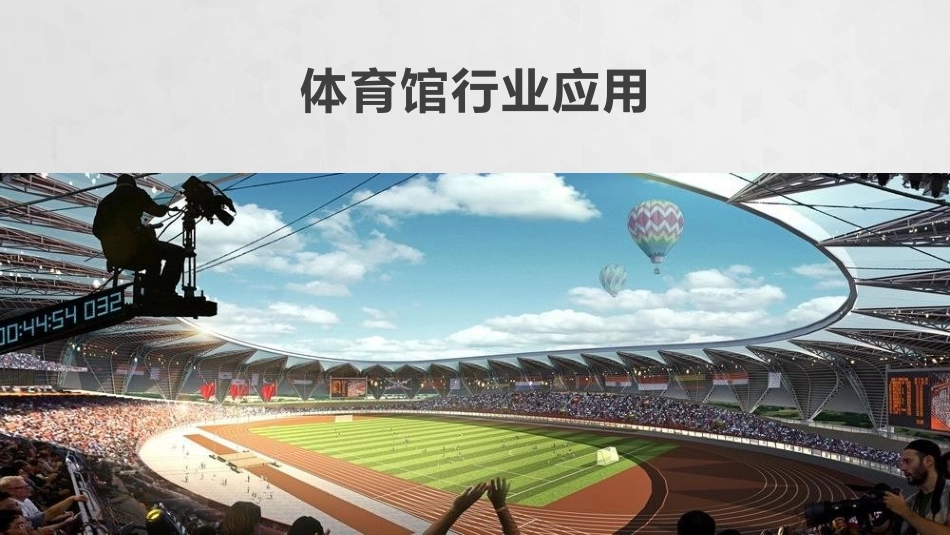

体育馆行业应用行业简介行业需求应用分析案例赏析体育馆行业2010年3月，国务院办公厅发布了《关于加快发展体育产业的指导意见》（以下简称《意见》）。根据意见，政府将从多方面帮助体育产业拓展融资渠道，从而使得2020年我国体育产业具备相当规模。2013年全国共有体育场地169.46万个，相对2003年的84.45万个翻了一倍，在未来5年，我国体育场馆的数量将持续增多。目前全国大型体育馆智能化建设正在大力推行，非常注重综合布线、计算机网络、场地灯光、扩声及与体育竞赛直接相关的计时记分系统、直播系统等模块的建设。体育馆行业需求广播系统1.背景音乐2.信息通知3.消防联动4.紧急求助本地会议1.会议讨论2.集中控制3.信息管理专业扩声1.多功能应用2.音质清晰3.高扩展性体育馆行业需求IP广播系统1.背景音乐：整个体育馆及周边环境的背景音乐播放。2.消息通知：点对点、点对区域实时喊话，语音信息播放。3.消防联动：消防系统无缝对接，可以进行智能联动一旦发生险情，迅速出反映。本地会议系统1.会议讨论：会议发言讨论，多种讨论模式，发言跟踪，按需设置。2.选举投票：数字会议系统现场投票，无需过多的人工干预，方便快捷。3.集中控制：会议室设备用中控系统进行集中控制。专业扩声1.多功能应用：丰富的音响类型可保证体育馆的演出、比赛等各种需求。2.清晰音质：出色的发音单元，呈现出发烧级的音频效果。3.高扩展性：功能设备平滑扩展，完美兼容性其他厂商的设备。专业扩声系统应用解析01专业扩声设计步骤:43211、选音箱:根据工程算音箱声压级数据选择音箱2、功率计算:利用音箱灵敏度数据、传声距离、期望声压级等数据计算电功率。3、选功放根据音箱数量定功放台数4、选周边处理设备根据功能选择专业扩声JGJ/T131-2000体育馆设计标准:等级最大声压级传输频率特性传声增益稳定声场不均匀度系统噪声级一级额定通带内≥105dB以125Hz～4000Hz平均声压级为0dB，在此频带内允许±4dB（1/3倍频程测量）125Hz～4kHz的平均值≥－10dB中心频率为1000Hz、4000Hz（1/3倍频程带宽），大部分区域不均匀度≤8dB扩声系统不产生明显可察觉的噪声干扰（如交流噪声等）二级额定通带内≥98dB以250Hz～4000Hz平均声压级为0dB，在此频带内允许+4dB，-6dB（1/3倍频程测量）250Hz～4000Hz平均>-12dB中心频率为1000Hz、4000Hz（1/3倍频程带宽），大部分区域不均匀度≤10dB扩声系统不产生明显可察觉的噪声干扰（如交流噪声等）早后期声能比（dB）500Hz～2kHz内1/1倍频带分析的平均值≥＋3dB（可选择项）专业扩声混响时间:根据中国现行的行业标准——体育馆声学设计及测量规范，对于综合体育馆比赛大厅的满场混响时间如下：综合体育馆比赛大厅满场500～1000Hz混响时间比赛大厅容积（m3）<4000040000～80000>80000混响时间（s）1.2～1.41.3～1.61.5～1.9各频率混响时间相对于500～1000Hz混响时间的比值频率（Hz）12525020004000比值1.0～1.31.0～1.150.9～1.00.8～1.0专业扩声音箱选型:观众席区域：线阵音箱全频，一般观众席扩声采用4到6只全频线阵音箱一组场地区域：线阵音箱全频+低频或者专业远程号角，场地扩声采用4（全频）+2（低频）线阵音箱一组主席台区域：全频音箱（返听）线阵音箱全频音箱专业扩声周边处理设备选型:TS-211+TS-205+TS-234适用于中小型的体育馆方案二方案一TS-P880+TS-205+TS-234适用于中大型体育馆音频处理器TS-211分频器TS-205反馈抑制器TS-234音频处理器P-880分频器TS-205反馈抑制器TS-234拾音声电转换拾音声电转换信号还原电声转换信号放大信号放大信号处理信号处理功率放大功率放大40V-70V180mV1V1.23V前级放大综合处理后级放大专业扩声扩声原理将声信号转换为电信号，经放大、处理、传输、再转换为声信号还原于所服务的声场环境扩声系统主要由功放、数字音频处理器、调音台、话筒、音源、扬声器、等设备组成。前端音源经过前信号放大、音频处理、功率放大等步骤后，即可把声音信号放大并覆盖至整个体育场馆，满足文艺演出，体育表演等扩声需求专业设备效果器无线话筒专业功放专业功放专业功放会议音频处理器音频处理器会议主机专业扩声广播系统应用解析02广播亮点...
