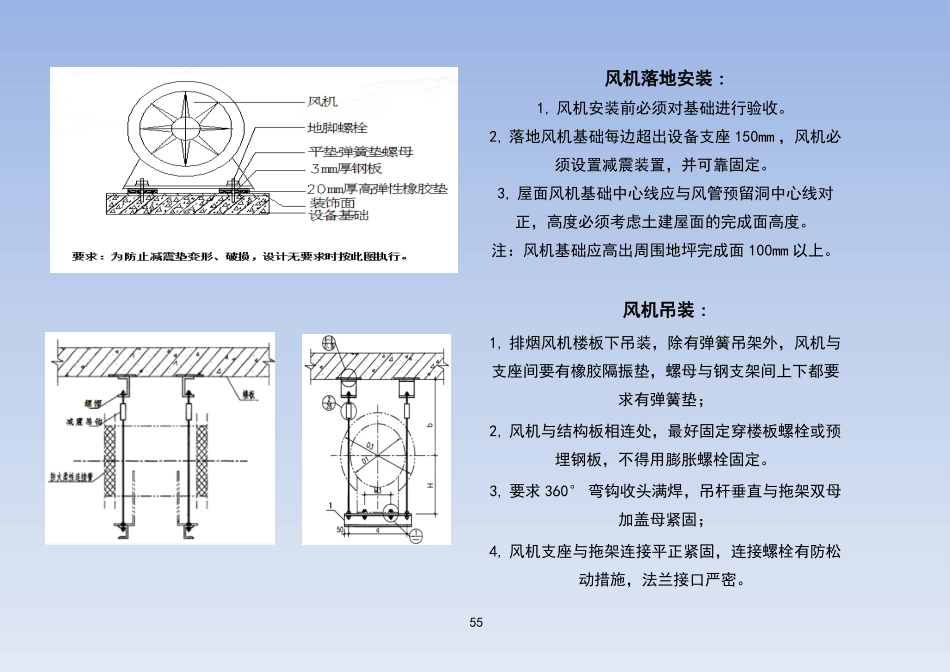

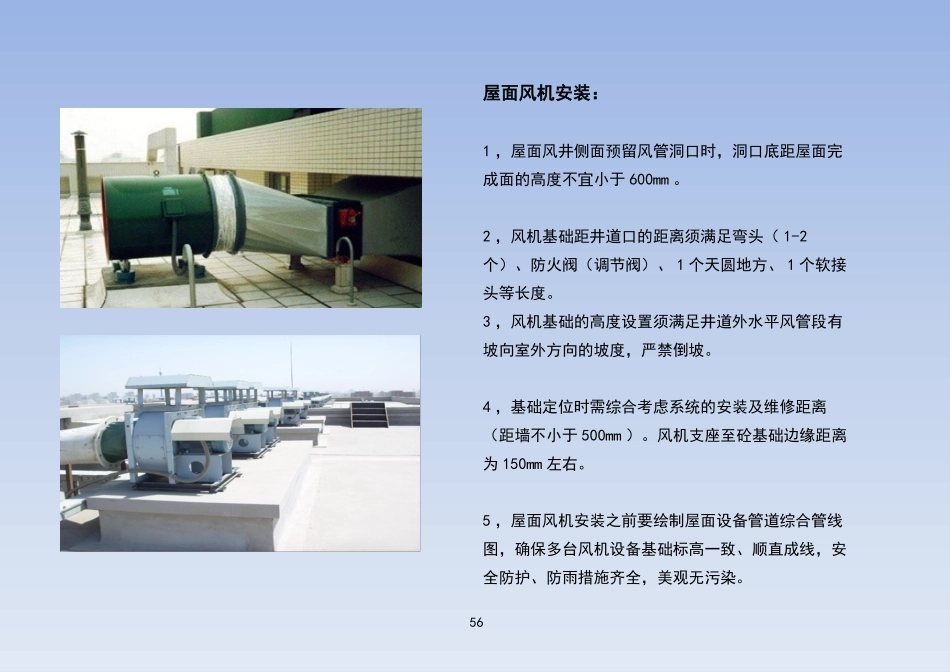

1通风工程施工手册风机落地安装:1,风机安装前必须对基础进行验收。2,落地风机基础每边超出设备支座150mm，风机必须设置减震装置，并可靠固定。3,屋面风机基础中心线应与风管预留洞中心线对正，高度必须考虑土建屋面的完成面高度。注：风机基础应高出周围地坪完成面100mm以上。风机吊装:1,排烟风机楼板下吊装，除有弹簧吊架外，风机与支座间要有橡胶隔振垫，螺母与钢支架间上下都要求有弹簧垫；2,风机与结构板相连处，最好固定穿楼板螺栓或预埋钢板，不得用膨胀螺栓固定。3,要求360°弯钩收头满焊，吊杆垂直与拖架双母加盖母紧固；4,风机支座与拖架连接平正紧固，连接螺栓有防松动措施，法兰接口严密。5556屋面风机安装：1，屋面风井侧面预留风管洞口时，洞口底距屋面完成面的高度不宜小于600mm。2，风机基础距井道口的距离须满足弯头（1-2个）、防火阀（调节阀）、1个天圆地方、1个软接头等长度。3，风机基础的高度设置须满足井道外水平风管段有坡向室外方向的坡度，严禁倒坡。4，基础定位时需综合考虑系统的安装及维修距离（距墙不小于500mm）。风机支座至砼基础边缘距离为150mm左右。5，屋面风机安装之前要绘制屋面设备管道综合管线图，确保多台风机设备基础标高一致、顺直成线，安全防护、防雨措施齐全，美观无污染。风机减震器安装：1，减震器设置正确、安装牢固，360°弯钩收头满焊，吊杆垂直于拖架，双螺帽加盖帽紧固。2，风机支座与拖架连接平正紧固，连接螺栓有防松动措施，法兰接口严密，螺栓间距及螺口外露符合要求。3，选择减震器时要考虑吊装设备的重量。57双螺帽加盖帽53558组装式空调机组安装：1，落地式混凝土设备基础高度不宜小于200mm（若设计高度小于200mm的按200mm预留，高度大于200mm的从设计）。2，支座至砼基础边缘距离为150mm左右。机房内设置Φ100的排水系统（不宜过小），位于凝结水出口附近。3，空调机组盛水盘安装时必须做盛水实验，确保底盘不漏水。4，进行机房设备和管道排布前，和生产厂家沟通，预留接管和维修空间。59VAV末端安装：1，首先要对风管进行深化设计，确保各风管支路阻力接近，并减少弯头、变径等的数量，减小系统阻力，保证VAV末端进风管直管段不少于3～5倍的支管管径,要考虑末端控制器的安装位置。2，VAV末端应设单独支、吊架，与风管连接前宜做动作试验。诱导器安装：诱导器与一次风管连接处应严密，防止漏风。立式双面回风诱导器为利于回风，靠墙一面应留50mm以上空间。60风幕机安装：1，风幕机选型时要按照现场实际尺寸进行选型。2，空气风幕机的安装，位置方向应正确、牢固可靠，纵向垂直度与横向水平度的偏差均不应大于2‰。机房排风机安装：机房排风机要设置防虫网。金属风管与配件制作风管下料：1，根据设计要求、图纸会审纪要，结合现场实测数据绘制风管加工草图。2，板材剪切前必须进行下料复核，复核无误后按划线形状进行剪切。板材下料后压口前，必须倒角。36风管咬口：1，板材的拼接和圆形风管的闭合咬口可采用单咬口；矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬角。2，圆形弯管的组合可采用立咬口。3，咬口留量的大小、咬口宽度和重叠层数同使用机械有关。37风管加固：1，金属风管加固一般可采用楞筋、立筋、角钢、扁钢、加固筋和管内支撑等形式。2，,圆形风管（不包括螺旋风管）直径大于等于800mm且其管段长度大于1250mm或总表面积大于4㎡采取加固措施。3，矩形风管边长大于630mm、保温风管边长大于800mm、管段长度大于1250mm或低压风管单边平面积大于1.2㎡，中、高压风管大于1.0㎡均采取加固措施。4，非规则椭圆风管的加固，参照矩形风管执行。风管加固风管管内支撑加固风管楞筋加固38风管弯管风管弯管：1，矩形风管弯管制作，宜采用曲率半径为一个平面边长的内外同心弧形弯管。2，矩形内外弧形弯管，平面边长大于500mm，且内狐半径与弯管平面边长之比≤0.25时，应设置弧度与弯管弧度相等的导流片。3，矩形内外直角型弯管以及边长＞500mm的内狐外直角型、内斜线外直角型弯管应设置单弧形或双弧形圆弧导流片。风管弯管风管弯管导流叶片变径管的制作示意图变径管制作：1，单面变径的夹角宜小于30度...
