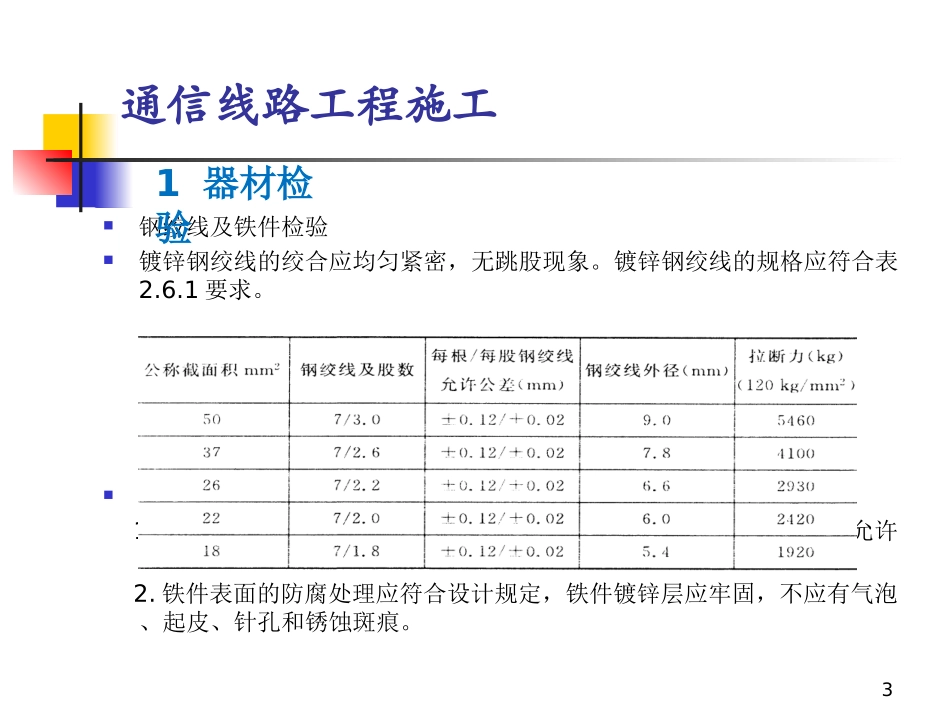

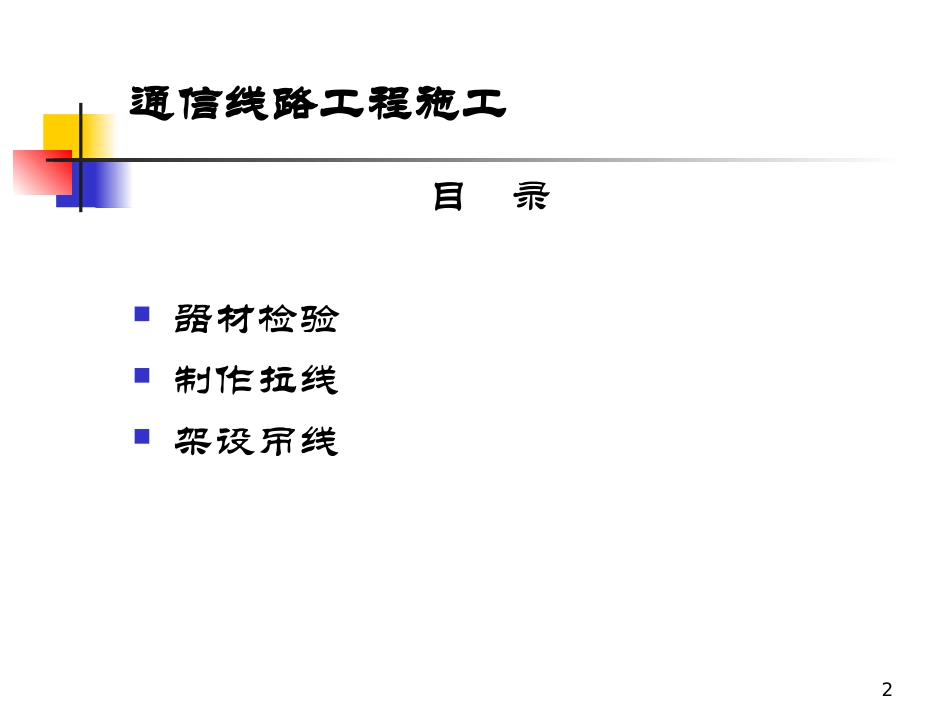

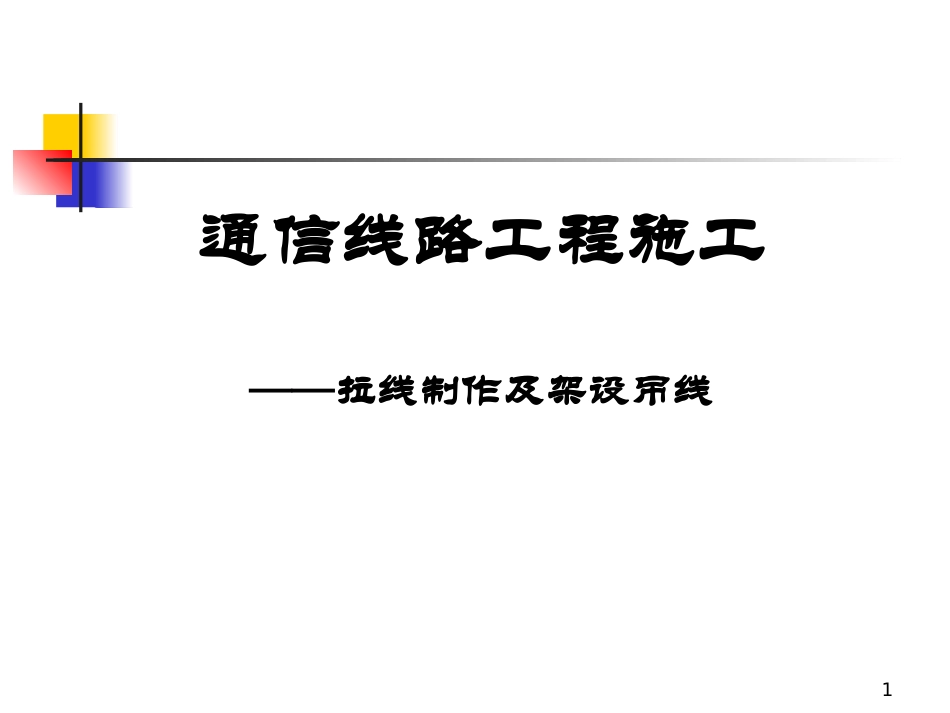

1通信线路工程施工——拉线制作及架设吊线目录器材检验制作拉线架设吊线通信线路工程施工23通信线路工程施工钢绞线及铁件检验镀锌钢绞线的绞合应均匀紧密，无跳股现象。镀锌钢绞线的规格应符合表2.6.1要求。铁件的规格型号应符合设计及订货合同要求。1.铁件外观检验，不应有焊接和锻接处的裂纹缺陷，表面凹痕应小于允许公差。2.铁件表面的防腐处理应符合设计规定，铁件镀锌层应牢固，不应有气泡、起皮、针孔和锈蚀斑痕。1器材检验主要工具4吊葫芦紧线器主要工具5弓摇钻电钻器材-抱箍6吊线抱箍吊线抱箍拉线抱箍器材-钢绞线7钢绞线7股常用规格：7/2.2、7/2.6、/73.0器材-紧固铁件8双槽夹板U型卡子单槽夹板器材-护杆铁件9护杆条护杆瓦穿钉器材-穿钉10有头穿钉无头穿钉器材-铁件11衬环拉线杆器材-镀锌铁线12衬环常用规格：Φ1.5、Φ3.0、Φ4.0镀锌铁线器材-地锚13钢地锚水泥地锚石器材-隔电子14柱形隔电子蛋形隔电子器材-警示管15拉线警示管16通信线路工程施工各种拉线地锚坑深应符合表4.1.3的规定，允许偏差应小于50mm。2制作拉线17通信线路工程施工本条款为拉线地锚坑深的规定，坑深与拉线程式、土质类别相关要求标准，地锚坑深是拉线抗拉强度最重要的前提，满足地锚埋深以保证拉线张力和安全系数，不够标准埋深的地锚可在大作用力下拔出，导致安全事故。18通信线路工程施工拉线设置程式及方向应符合设计要求。拉线应采用镀锌钢绞线；拉线扎固方式依设计的材料为准。拉线的距高比通常取1:1，误差为±1/4。见图5.4.2。19通信线路工程施工靠近电力设施及热闹市区的拉线，应依据设计规定加装绝缘子。绝缘子距地面的垂直距离应在2m以上。拉线绝缘子的扎固规格应符合图5.4.3中规定。20通信线路工程施工角深大于15m时（偏转角≥60°）的角杆应装设两条拉线，每条拉线应分别装在对应的线条张力的反侧方并且出土点应向两拉线靠近方内移位各600mm。图5.4.4所示。21通信线路工程施工架空线路的拉线上把在电杆上的装置位置及安装方式应符合下列规定：1.杆上只有一条电缆吊线且装设一条拉线时，应符合图5.4.5-1中规定要求。22通信线路工程施工2.杆上有两层吊线且装设两层拉线时，应符合图5.4.5-2中要求。23通信线路工程施工拉线上把的扎固应符合下列规定：1.另缠法：应符合图5.4.6-1中要求，另缠法规格见表5.4.6。24通信线路工程施工2.夹板法：拉线上把的扎固应符合下列规定：规格见图5.4.6-2,图5.4.6-3、图5.4.6-4、3.卡固法：拉线上把的扎固应符合下列规定：图5.4.6-5。25通信线路工程施工拉线地锚程式及地锚钢柄、水泥拉线盘或地锚横木的规格应符合表5.4.7要求。26通信线路工程施工地锚出土1.一般地锚出土长度为300-600mm。地锚钢柄长度规格根据设计埋深要求选定。见图5.4.8。27通信线路工程施工2.拉线地锚的实际出土点与规定出土点之间的左右偏差应≤50mm。地锚的出土斜槽，应与拉线上把成直线。3.角杆地锚出土左右偏差值不得超过50mm。4.抗风、防凌及各种顺向拉线和侧面拉线出土左右偏差值应≤100mm。28通信线路工程施工拉线中把夹固、缠扎规格应符合表5.4.9规定及图5.4.9-1、图5.4.9-2要求。图5.4.9-129通信线路工程施工高桩拉线的副拉线、拉线中心线、正拉线、电杆中心线应成直线，其中任一点的最大偏差应不大于50mm，并符合图5.4.10-1或图5.4.10-2的要求。30通信线路工程施工吊板拉线的规格应符合图5.4.11的要求。31通信线路工程施工撑木应按设计要求装设。装设撑木应符合下列规定：1.撑木埋深应≥600mm,距高比应≥0.5，并加设杆根横木2.撑木装设位置：应装在最末层吊线下100mm处。3.撑木的安装应符合图5.5.2-1及图5.5.2-2要求。撑木与电杆结合处应将撑木顶端以直径分锯成2/5和3/5各一面，其中2/5面与电杆中心线成直角，3/5面为贴杆面，应锯削成复瓦形槽，撑木槽应与电杆紧密贴实。32通信线路工程施工光（电）缆吊线及其他设备的接地电阻值要求见附录E要求。3架设吊线33通信线路工程施工号杆号杆应按设计规定进行。号杆的字或牌的高度，最末一个字或杆号牌下边缘应距地面2.5m，杆号应面向街道。杆号标示的内容及方法应符合设计规...
