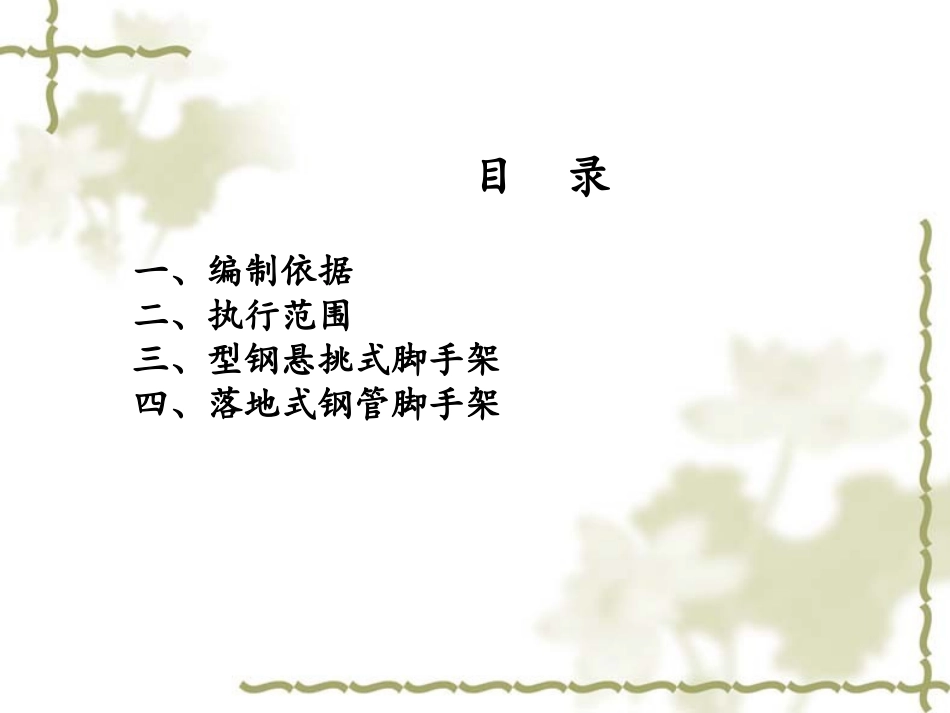

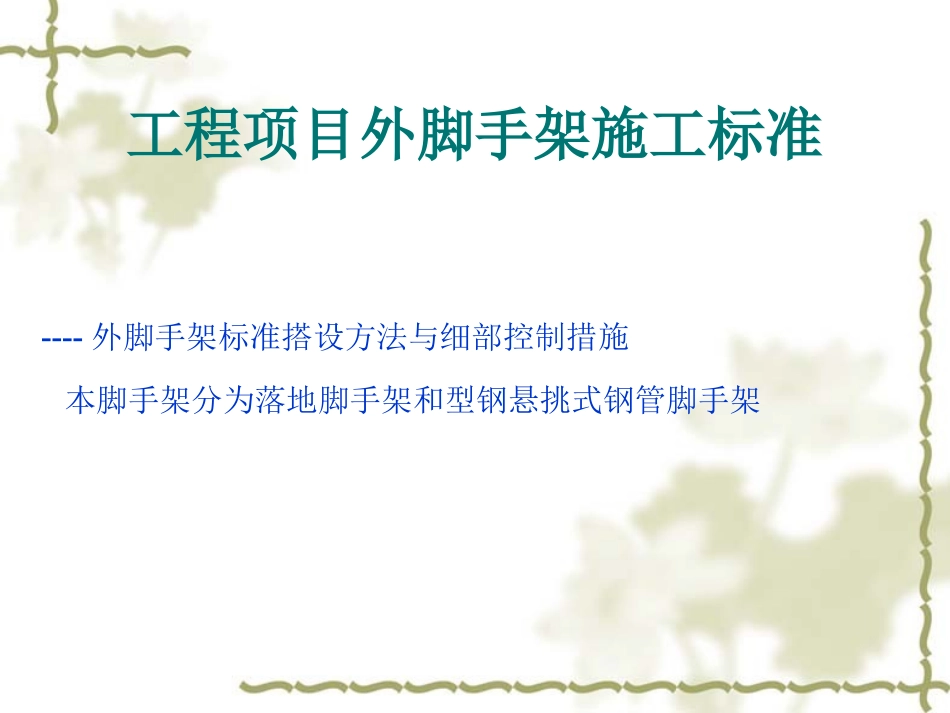

工程项目外脚手架施工标准朱诚强中联世纪建设集团有限公司目录一、编制依据二、执行范围三、型钢悬挑式脚手架四、落地式钢管脚手架工程项目外脚手架施工标准----外脚手架标准搭设方法与细部控制措施本脚手架分为落地脚手架和型钢悬挑式钢管脚手架一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑工程施工安全检查标准》JGJ59-20113、《建筑施工安全专项方案编制范例》二、执行范围本公司承建的所有建筑。三、型钢悬挑式脚手架（一）脚手架参数及要求脚手架搭设高度不高于20米立杆纵距1.5m（应根据工程平面图布置，不得大于1.5m，每个平面间距保持一致）立杆横距（双排）0.9-1m步距1.85m连墙杆件（钢管）Φ48.3×3.6（mm)连墙件布局两步三跨悬挑梁型号≥16#工字钢斜拉钢丝绳≥Φ14.0mm横梁型号10#槽钢楼板固定环≥Φ16mm光圆钢筋外悬挑长度1.3m锚固段长度不应小于悬挑段长度的1.25倍（二）悬挑脚手架的搭设：1、悬挑脚手架搭设前的准备工作：（1）制作楼板内预埋钢筋卡环，卡环按下图大样要求制作图1方案（一）图2方案（二）（2）悬挑钢梁构造见下图：注：悬挑钢梁上加设横梁槽钢，立杆坐在槽钢上。图3悬挑钢梁构造图（一）注：立杆直接坐在悬挑钢梁上。图4悬挑钢梁构造图（二）（3）悬挑架钢管下料：a、第一步立杆分L=4.0m和L=6.0m两种尺寸下料，上部立杆统一用6.0m杆接高，b、横向水平杆尺寸按L=1.3m，c、纵向水平杆尺寸按L=4-6m配备。（4）制作钢梁穿墙孔预制木盒：木盒无底无盖，用多层板下脚料加工制作，长度与外墙同宽。（5）悬挑钢梁钢筋固定卡环的预埋：悬挑层楼板模板支完后，在模板表面弹线量出挑梁卡环安装准确位置并用黄色油漆标注，待楼板底层钢筋绑完后将挑梁固定卡环绑扎固定在混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固。楼板混凝土梁浇筑完后再重新拉线、复核、扶正。楼板板厚应≥120mm，如果板厚﹤120mm要采取加固措施。楼板混凝土强度≥C20后开始安装型钢挑梁。固定卡环的预埋详见图1、图2，方案一中固定环可以周转使用，方案二固定环只能使用一次。2、悬挑架搭设施工流程：搭设悬挑式型钢脚手架工艺流程为：悬挑水平钢梁安装、横梁安装→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆→剪刀撑→连墙件→铺脚手板→搭防护栏杆→张挂安全网→验收。3、悬挑钢梁搭设方法与质量控制：（1）悬挑钢梁的安装：a.先在建筑物施工层平面的四个阳角和平面突出部分的两端阳角，按要求伸出钢梁并复核挑出尺寸后，在每侧墙面两端挑出的钢梁端部做出控制标志点，然后挂出单侧墙面挑梁端头控制线。b.安装中间部分悬挑钢梁，挑梁伸出长度以白线为控制标准跟线安装固定。c.悬挑钢梁保持上平面水平，以方便环形梁布置。e.横梁采用≥10#槽钢，槽口向上设置。横梁与挑梁的固定采用U型Φ16钢筋卡环、L63×6mm角钢、螺母固定。(2)悬挑脚手架的构造：纵向水平杆、纵向扫地杆均设在立杆内侧，横向扫地杆设在纵向扫地杆之下，横向水平杆设在纵向水平杆之上，纵向水平杆、纵向扫地杆与立杆交接处必须设置横向水平杆或横向扫地杆。安全网设置在纵向水平杆内侧，剪刀撑设置在立杆外侧。挡脚板设在立杆内侧，安全网外侧。(3)立杆搭设：a.挑架纵向扫地杆铺放好先从单侧墙面两端开始搭设立杆（立杆设在纵向扫地杆外侧），两立杆架起后设置双向临时抛撑固定，然后在纵向水平杆位置拉通线控制中间立杆外侧平面和纵向水平杆平整度，搭设中阳角处立杆应用经纬仪进行垂直控制，中间立杆抛撑需要在外架第一道连墙杆件搭设完成后拆除。注意：双排脚手架应先立内侧立杆，后立外侧立杆。内侧立杆离墙距离应按设计尺寸分别在建筑物四边的两端量出相等距离伸出控制标杆，拉通线控制。b.技术质量要求：①脚手架立杆接长除顶层步外，其余各层各步接头必须采用对接扣件连接。②当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3.③脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻...
