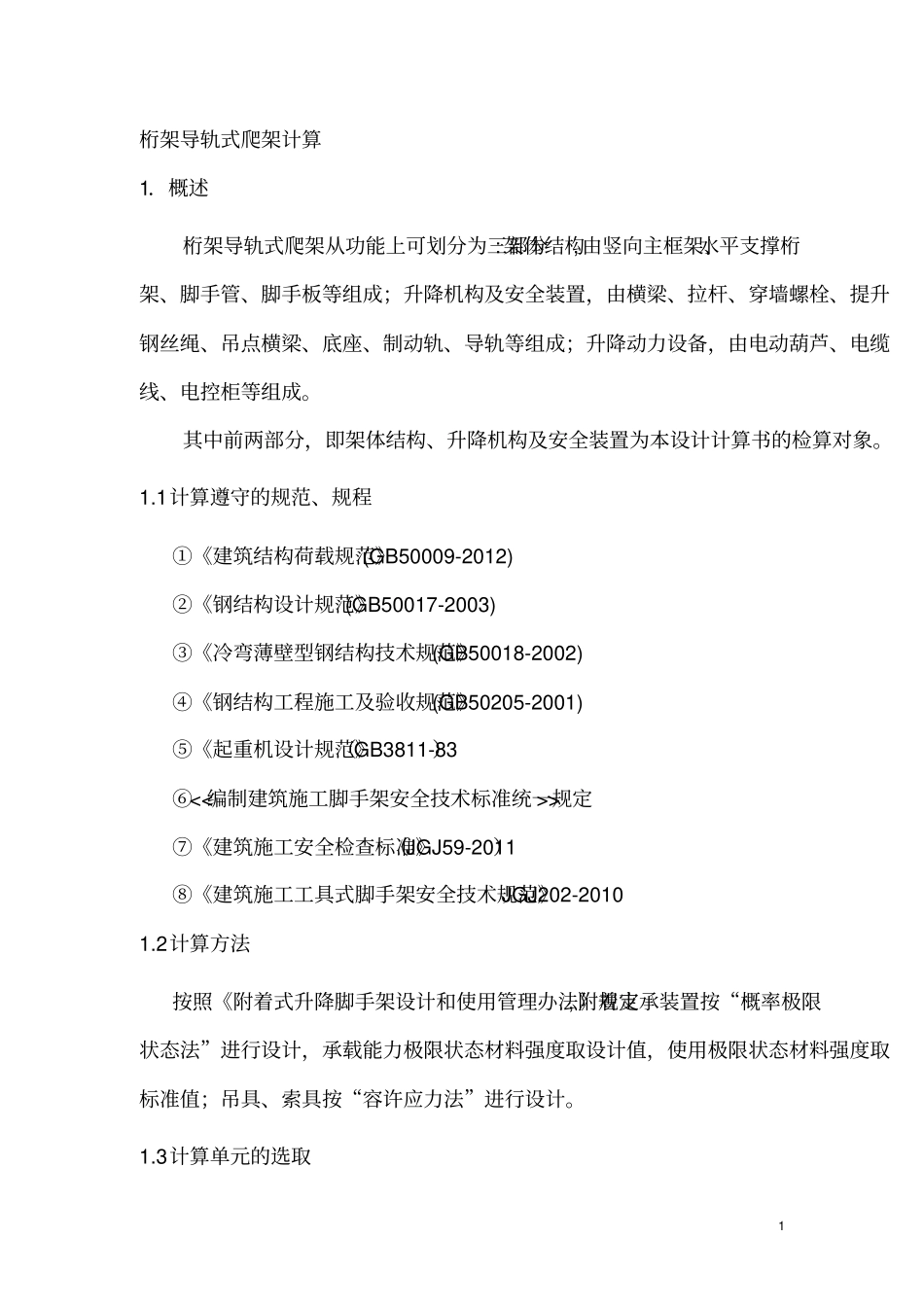

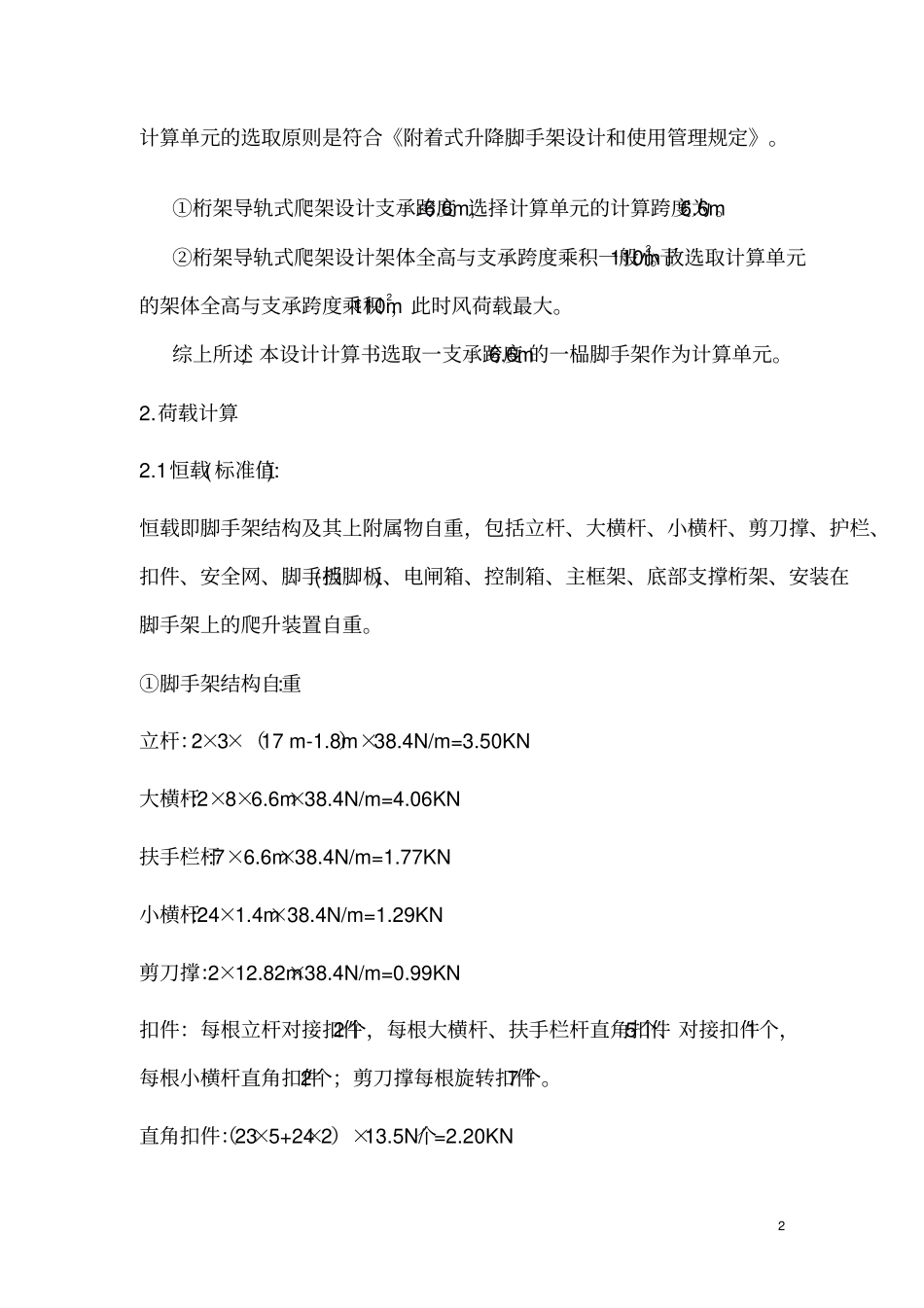

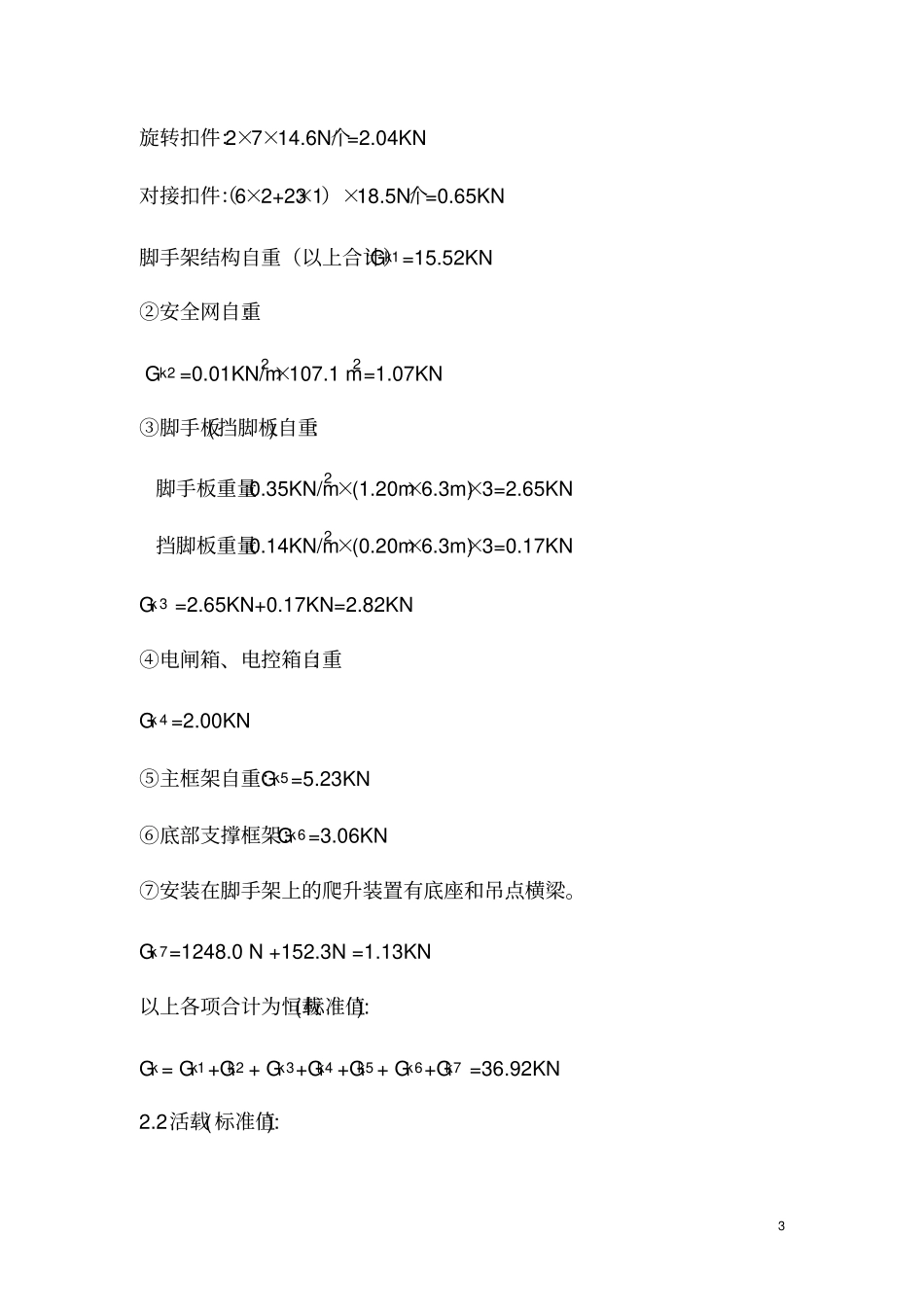

1 桁架导轨式爬架计算1．概述桁架导轨式爬架从功能上可划分为三部分: 架体结构, 由竖向主框架、水平支撑桁架、脚手管、脚手板等组成；升降机构及安全装置，由横梁、拉杆、穿墙螺栓、提升钢丝绳、吊点横梁、底座、制动轨、导轨等组成；升降动力设备，由电动葫芦、电缆线、电控柜等组成。其中前两部分，即架体结构、升降机构及安全装置为本设计计算书的检算对象。1.1计算遵守的规范、规程①《建筑结构荷载规范》(GB50009-2012) ②《钢结构设计规范》(GB50017-2003) ③《冷弯薄壁型钢结构技术规范》(GB50018-2002) ④《钢结构工程施工及验收规范》(GB50205-2001) ⑤《起重机设计规范》（GB3811-83）⑥<<编制建筑施工脚手架安全技术标准统一规定>> ⑦《建筑施工安全检查标准》（JGJ59-2011）⑧《建筑施工工具式脚手架安全技术规范》JGJ202-2010 1.2计算方法按照《附着式升降脚手架设计和使用管理办法》规定, 附着支承装置按“概率极限状态法”进行设计，承载能力极限状态材料强度取设计值，使用极限状态材料强度取标准值；吊具、索具按“容许应力法”进行设计。1.3计算单元的选取2 计算单元的选取原则是符合《附着式升降脚手架设计和使用管理规定》。①桁架导轨式爬架设计支承跨度6.6m,选择计算单元的计算跨度为6.6m。②桁架导轨式爬架设计架体全高与支承跨度乘积一般小于110m2。故选取计算单元的架体全高与支承跨度乘积110m2，此时风荷载最大。综上所述, 本设计计算书选取一支承跨度6.6m的一榀脚手架作为计算单元。2.荷载计算2.1恒载(标准值): 恒载即脚手架结构及其上附属物自重，包括立杆、大横杆、小横杆、剪刀撑、护栏、扣件、安全网、脚手板(挡脚板)、电闸箱、控制箱、主框架、底部支撑桁架、安装在脚手架上的爬升装置自重。①脚手架结构自重: 立杆：2×3×（17 m-1.8m）×38.4N/m=3.50KN 大横杆:2×8×6.6m×38.4N/m=4.06KN 扶手栏杆:7×6.6m×38.4N/m=1.77KN 小横杆:24×1.4m×38.4N/m=1.29KN 剪刀撑：2×12.82m×38.4N/m=0.99KN 扣件：每根立杆对接扣件2个，每根大横杆、扶手栏杆直角扣件5个、对接扣件1个，每根小横杆直角扣件2个；剪刀撑每根旋转扣件7个。直角扣件：（23×5+24×2）×13.5N/个=2.20KN 3 旋转扣件：2×7×14.6N/个=2.04KN 对接扣件：（6×2+23×1）×18.5N/个=0.65KN 脚手架结构自重（以上合计）:G 1k =15.52KN ②安全网自重: G 2k =0.01KN/m2 ×107.1 m2=1.07KN ③脚手板(挡脚板)自重: 脚...
