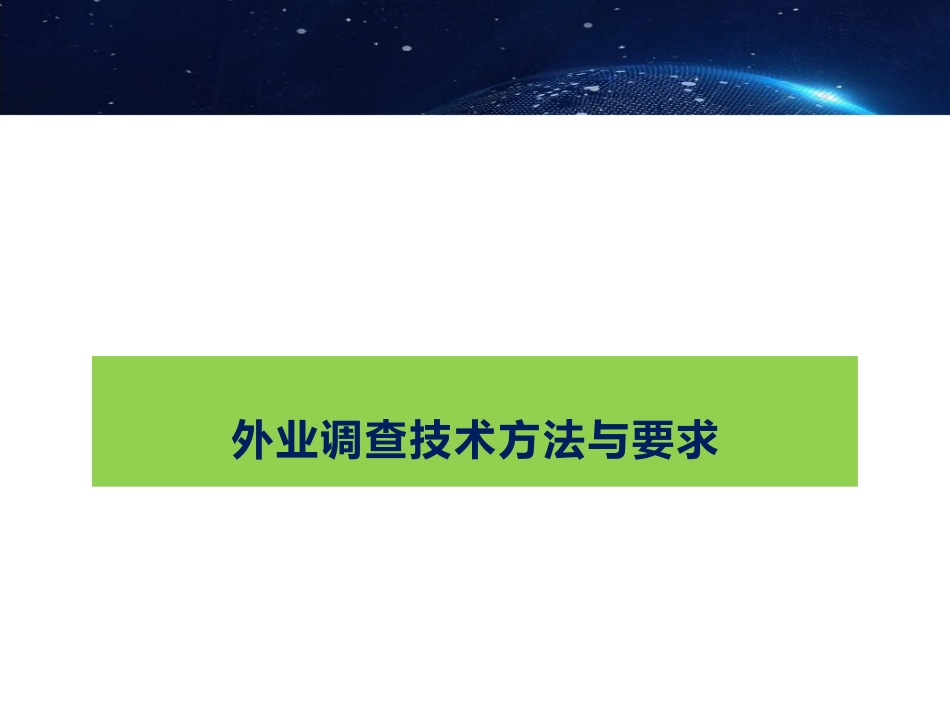

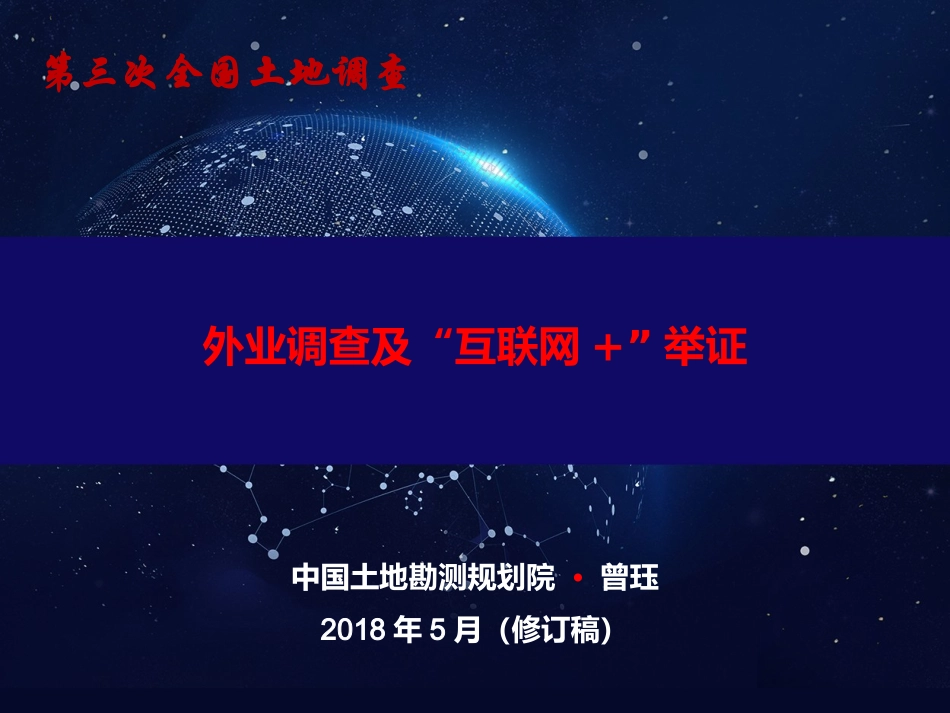

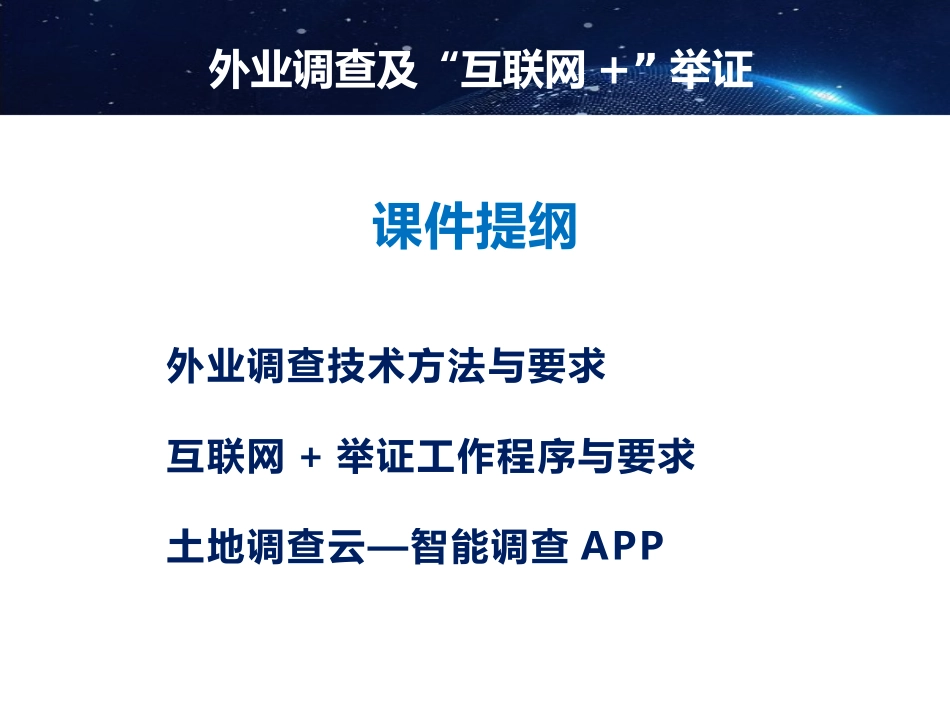

外业调查及“互联网+”举证中国土地勘测规划院·曾珏2018年5月（修订稿）第三次全国土地调查外业调查技术方法与要求互联网+举证工作程序与要求土地调查云—智能调查APP外业调查及“互联网+”举证课件提纲外业调查技术方法与要求外业调查目的和方法土地调查的目的是掌握实地土地利用情况，外业实地调查是最直接的方法。不同的基础和条件下，外业调查的方法也不同。一体化数字化调查19841996地形图+全野外调绘20072017影像图+外业调查外业调查高分影像19841996传统纸图20072017GPS手持机遥感影像基础条件三次调查外业涉及的几个背景与要求继承的原则：三次调查是在二次调查基础上，细化和完善。高精度遥感影像是三次调查图斑边界范围认定的主要依据。权属调查：将集体土地所有权和国有土地使用权确权登记的成果落实在调查成果中，对发生变化的开展补充调查。土地利用现状调查主要采用的综合调绘法，是内业判读、外业调查补测和内业建库相结合的调绘方法。外业调查工作程序确定外业调查对象：所有图斑？国家内业提取图斑？OR？外业调查底图制作：将调查底图套合调查数据库，叠加管理数据，制作外业调查数据。外业调查工作内容：认定地类、判定边界范围、地物补测、记录权属和种植属性等信息。外业调查要求：三到（走到、看到、问到），全面如实记录。调查结果认定：外业调查记录和互联网+举证照片是调查结果认定的重要依据。外业调查技术要求对实地地类、边界与基础库或内业判读信息一致的，无需重新调绘，直接标记，记录相关调查信息；对实地地类、边界与基础库或内业判读信息不一致的，进行实地调绘。对影像未能反映的新增地物，采用仪器补测法或简易补测法进行补测。依据影像和实地现状进行图斑综合调绘。第10列“图斑边界”，填写外业调查图斑边界调绘情况，图斑边界不变填写“BB”、图斑边界变化见调绘草图填写“CT”、图斑边界变化见高精度补测数据填写“BC”、图斑分割或新增图斑填写“XZ”。土地调查外业补测与勘测定界等高精度测量的区别•（1）土地调查：对相对影像新增的地物进行外业补测，确定图斑边界。•（2）地籍测量及勘测定界：需要利用高精度测量设备，对界址点等内容进行准确测量。1、调查对象及工作内容不同•（1）土地调查补测的地物点相对邻近明显地物点距离中误差，平地、丘陵地不得大于2.5m，山地、高山地不得大于3.75m，最大误差不超过2倍中误差，满足1:5000比例尺成图要求。•（2）界址测量界址点相对于邻近控制点的点位误差，相邻界址点间距误差为±5.0cm，允许误差为±10.0cm，满足1:500、1:1000比例尺要求。2、成图比例尺不同，精度要求不同•（1）土地调查设备包括平板电脑、GNSS定位设备、测距仪、皮尺等，支持北斗、GPS、CORS连接，常规图斑定位达到米级，地物补测定位精度达到亚米级。•（2）勘测定界及地籍测量设备包括网络RTK、全站仪、CORS系统，测距仪、皮尺等，定位精度达到厘米级。3、采用的外业调查设备不同北斗系统单机定位精度优于10米，采用差分定位，精度可达厘米级。GPS系统单机定位精度优于10米，采用差分定位，精度可达厘米级。CORS系统提供毫米级、厘米级、分米级、米级的实时、准实时快速定位或事后定位GNSS系统与CORS系统定位精度全站仪网络RTK测量系统测量精度高（一般为毫米级或亚毫米级）；价格昂贵，国产全站仪一般2～10万，Leica全站仪（国际顶尖品牌）一般8～30万元；仪器笨重，操作复杂，测量条件容易受限。测量精度高（一般为厘米级或毫米级）；价格昂贵，国产RTK一般1～4万，Trimble_GPS（国际顶尖品牌）一般10～25万元；仪器轻便，但操作较为复杂。高精度定位与测量设备商业平板工业平板集成的GNSS芯片定位精度较差，定位精度一般在10米左右；定位精度一般设计初衷为满足导航需求，抗干扰能力较差；商业平板设备价格较便宜（一般为2000～5000元）。集成GNSS芯片定位精度相对较高，定位精度一般为2-5米；设备稳定，定位抗干扰能力强；工业平板设备价格较昂贵（一般为5000～10000元）。外业调查的常用设备土地调查外业补测方法根据第三次土地调查工作需要，采用北斗/GPS连接CORS系统...
