计量仪器培训资料

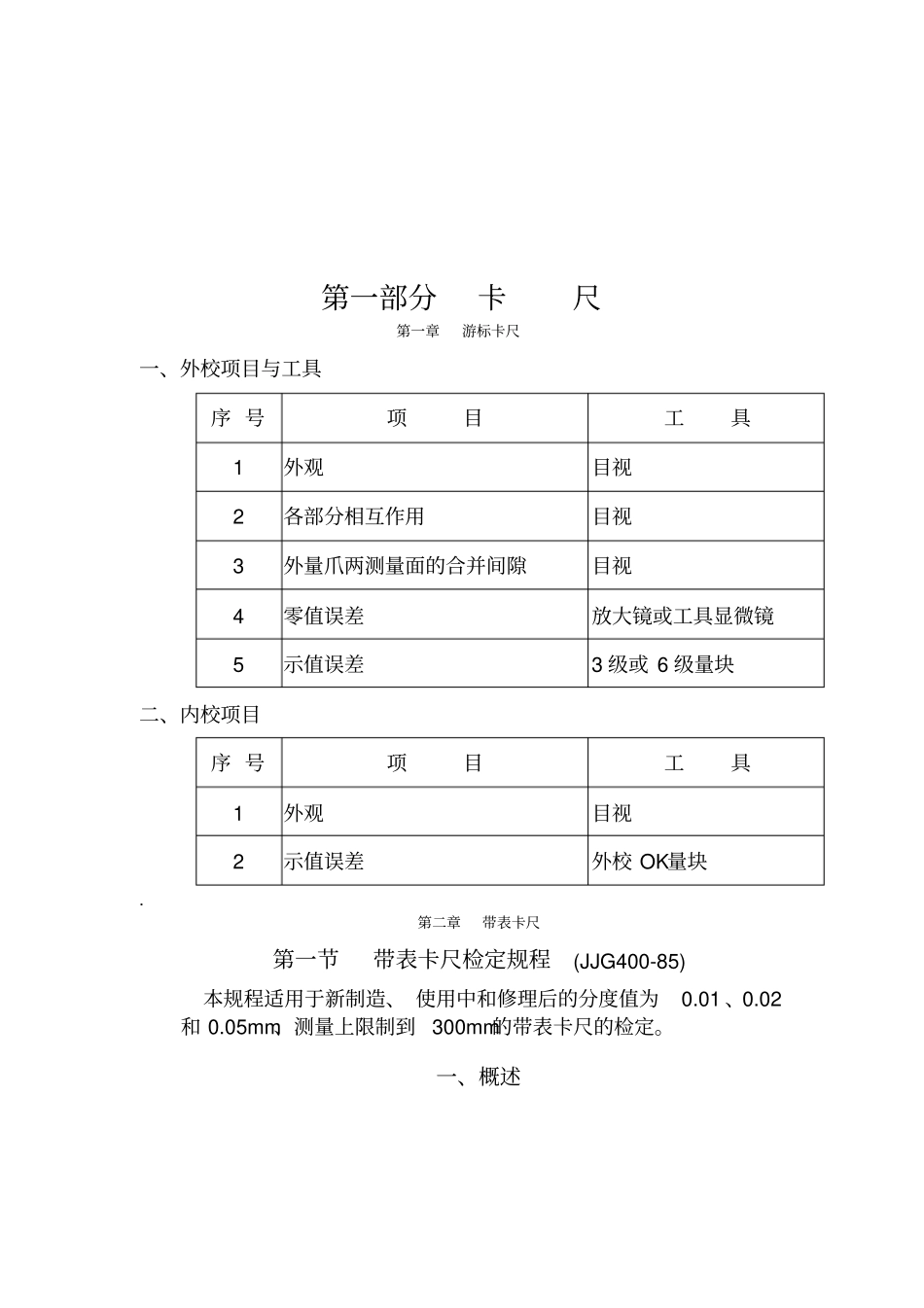

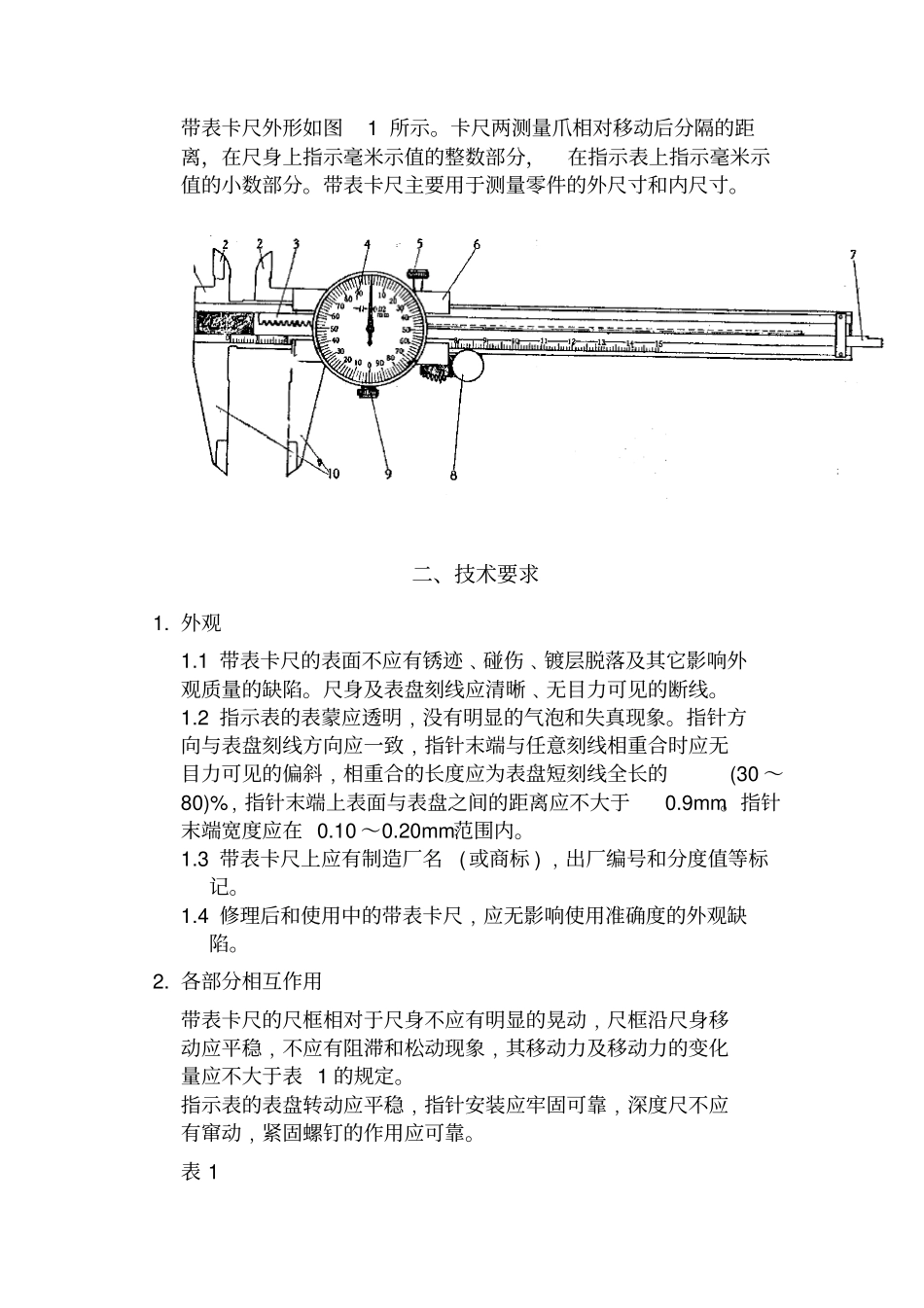

计量仪器培训资料第一部分卡尺第一章游标卡尺一、外校项目与工具序 号项目工具1 外观目视2 各部分相互作用目视3 外量爪两测量面的合并间隙目视4 零值误差放大镜或工具显微镜5 示值误差3 级或 6 级量块二、内校项目序 号项目工具1 外观目视2 示值误差外校 OK量块. 第二章带表卡尺第一节带表卡尺检定规程(JJG400-85)本规程适用于新制造、 使用中和修理后的分度值为0.01 、0.02和 0.05mm、测量上限制到300mm的带表卡尺的检定。一、概述带表卡尺外形如图1 所示。卡尺两测量爪相对移动后分隔的距离，在尺身上指示毫米示值的整数部分，在指示表上指示毫米示值的小数部分。带表卡尺主要用于测量零件的外尺寸和内尺寸。二、技术要求1. 外观1.1 带表卡尺的表面不应有锈迹﹑碰伤﹑镀层脱落及其它影响外观质量的缺陷。尺身及表盘刻线应清晰﹑无目力可见的断线。1.2 指示表的表蒙应透明﹐没有明显的气泡和失真现象。指针方向与表盘刻线方向应一致﹐指针末端与任意刻线相重合时应无目力可见的偏斜﹐相重合的长度应为表盘短刻线全长的(30 ～80)%﹐指针末端上表面与表盘之间的距离应不大于0.9mm。指针末端宽度应在 0.10 ～0.20mm范围内。1.3 带表卡尺上应有制造厂名(或商标 ) ﹐出厂编号和分度值等标记。1.4 修理后和使用中的带表卡尺﹐应无影响使用准确度的外观缺陷。2. 各部分相互作用带表卡尺的尺框相对于尺身不应有明显的晃动﹐尺框沿尺身移动应平稳﹐不应有阻滞和松动现象﹐其移动力及移动力的变化量应不大于表 1 的规定。指示表的表盘转动应平稳﹐指针安装应牢固可靠﹐深度尺不应有窜动﹐紧固螺钉的作用应可靠。表 1 测量范围 (mm) 移动力 (N) 移动力的变化量 (N) 0～150 2～6 1.2 0～200﹐0～300 4～8 1.5 3. 刻线宽度和宽度差﹕主尺及表盘的刻线宽度均应在0.10 ～0.20mm范围内﹐刻线宽度差不大于0.04mm。4. 测量面的表面粗糙度﹕应不大于表2 规定的数值。分度值表面粗糙度 Rα 值( μ m) 外测量面内测量面深度及台阶测量面0.01 ﹐0.02 0.16 0.32 0.63 0.05 0.32 0.32 0.63 5. 外测量的平面度与两测量面合并后的间隙应不大于表3 的规定。表3 (mm) 分度值平面度两测量面合并后的间隙0.01 ﹐0.02 0.002 0.01 0.05 0.005 0.01 6. 刀口形内测量爪尺寸偏差和平行度应不大于表4 的规定。表4 (mm) 分度值尺寸偏差平行度新制及修理后的使用中的0.01 ﹐0.02 +0.020 +0.005 +0.02...
