计量用电流互感器的选择及使用

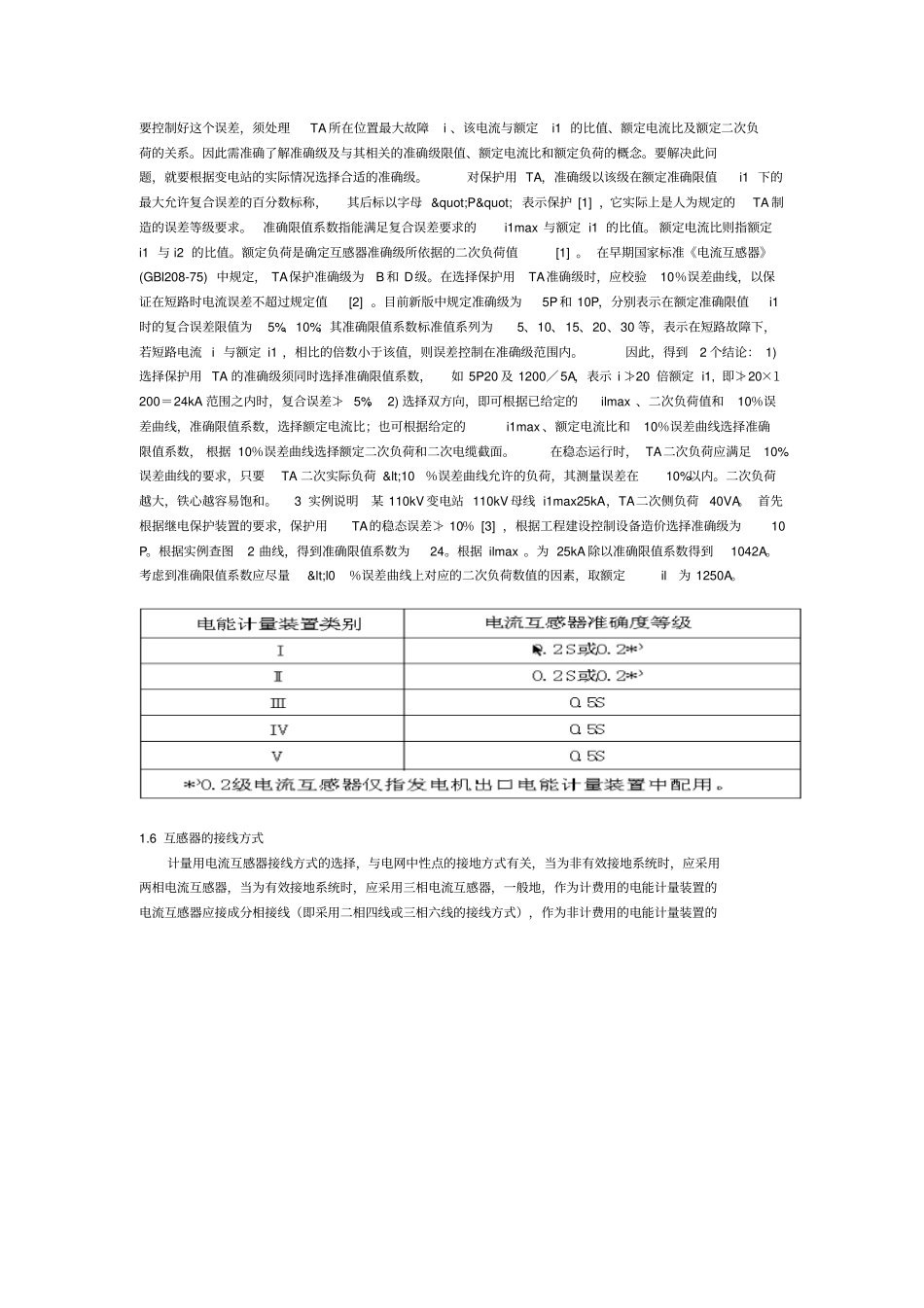

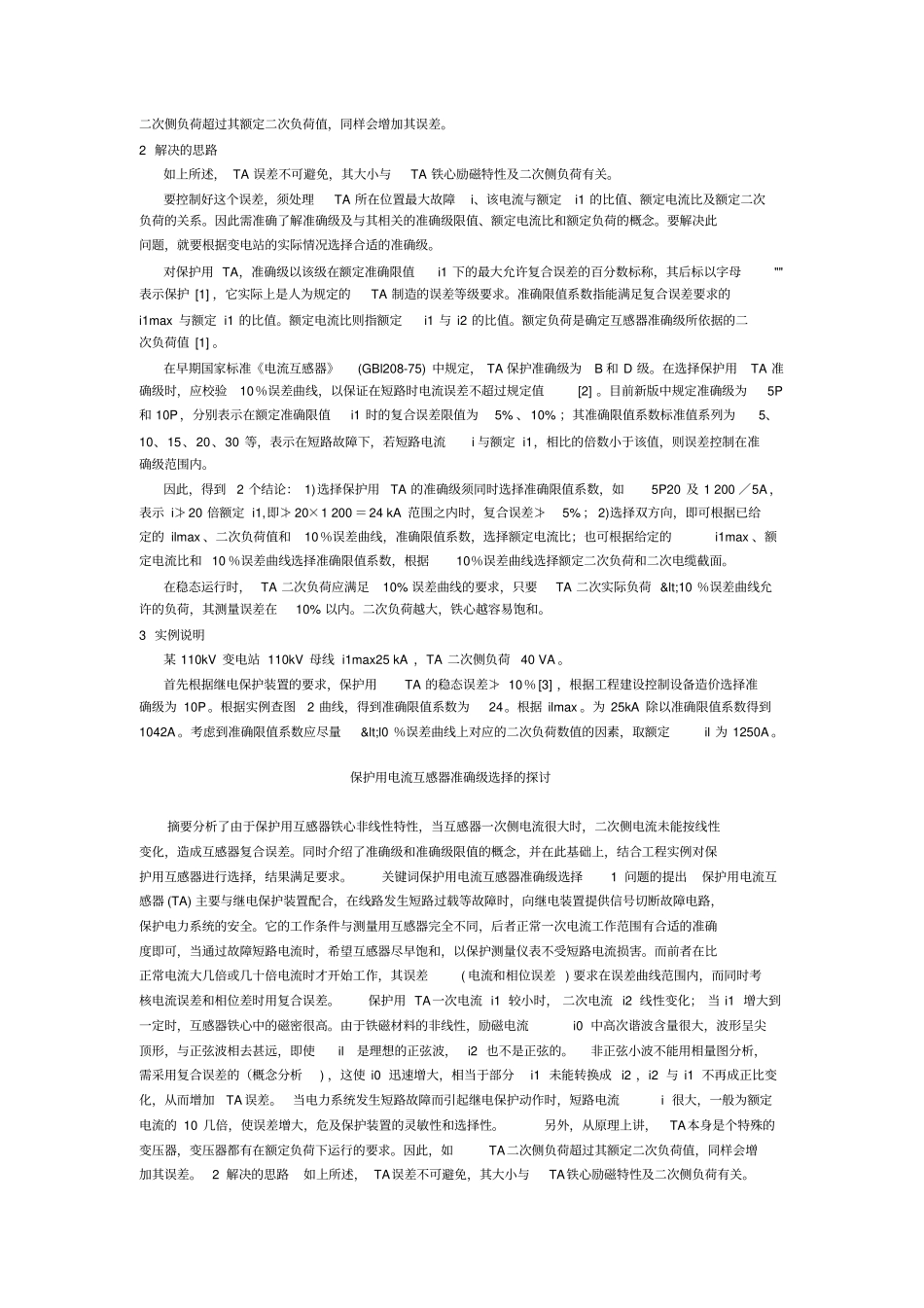

计量用电流互感器的选择及使用电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。1 选择的原则1.1 额定电压的确定电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。1.2 额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流I1 ，即 : I1=P1/UNcosψ式中 UN——电流互感器的额定电压，kV; P1——电流互感器所接的一次电力负荷，kVA; cosψ ——平均功率因数，一般按cosψ =0.8 计算。为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。1.3 额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。为保证计量的准确性，一般要求电流互感器的二次负荷S2 必须在额定二次负荷S2N的 25%~100%范围内，即 : 0.25S2N≤S2≤S2N1.4 额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8~1.0 。1.5 准确度等级的确定根据电能计量装置技术管理规程（DL/T448-2000 ）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为I 、 II 、 III 、IV 、V 五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同，详见下表: 电流互感器的配置保护用电流互感器准确级选择的探讨1 问题的提出保护用电流互感器(TA) 主要与继电保护装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，保护电力系统的安全。它的工作条件与测量用互感器完全不同，后者正常一次电流工作范围有合适的准确度即可，当通过故障短路电流时，希望互感器尽早饱和，以保护测量仪表不受短路电流损害。而前者在比正常电流大几倍或几十倍电流时才开始工作，其误差(电流和相位误差)要求在误差曲线范围内，而同时考核电流误差和相位差时用复合误差。保护用 TA 一次电流 i1 较小时，二次电流i2 线性变化；当i1 增大到一定时，互感器铁心中的磁密很高。由于铁磁材料的非线性，励磁电流i0 中高次谐波含量很大，波形呈尖顶形，与正弦波相去甚远，即使il 是理想的正弦波， i2 也不是正弦的。非正弦小波不能用相量图分析，需采用复合误差的（概念分析)，这使 i0 迅速增大，相当于部分i1 未能转换成 i2， i...
