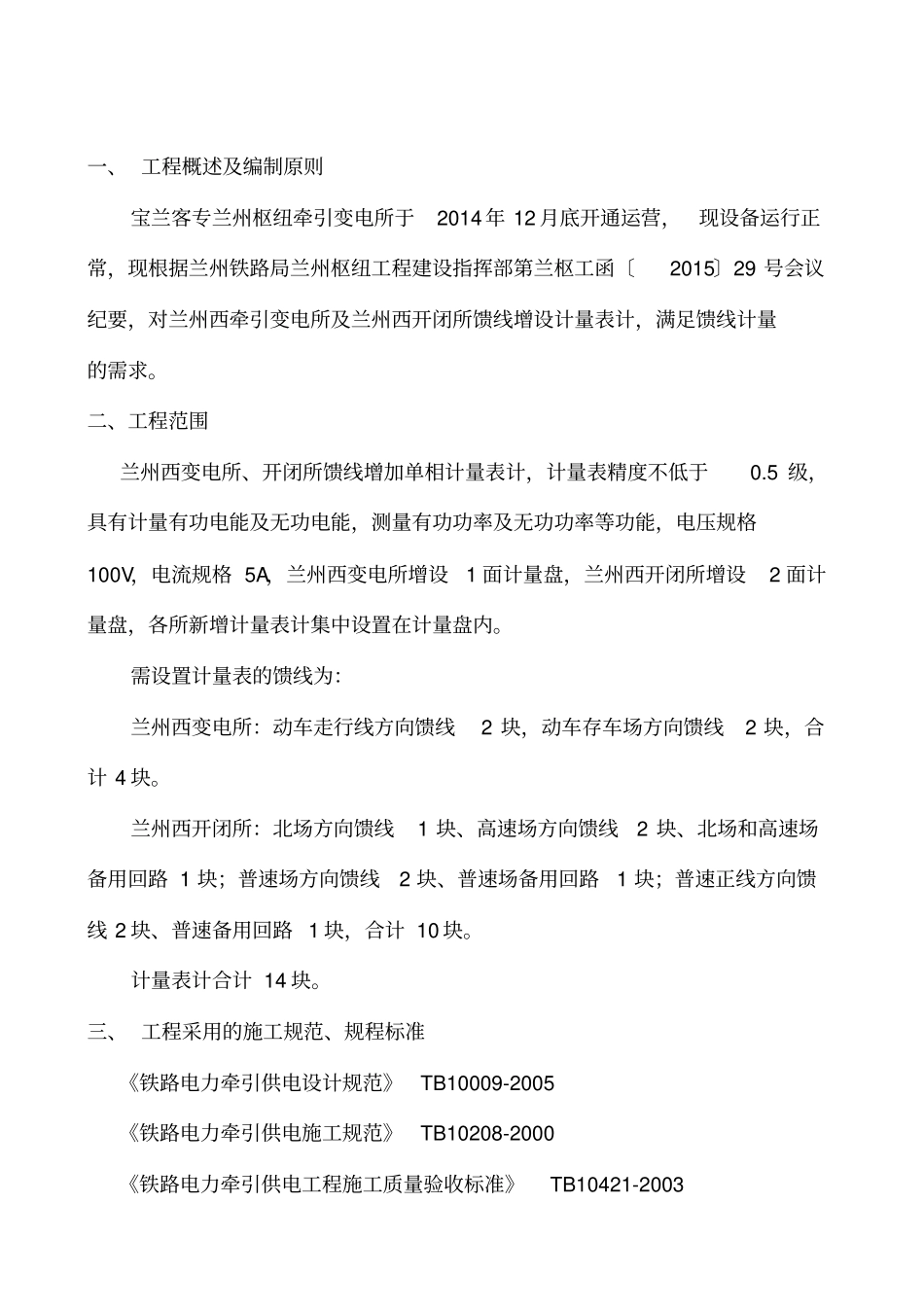

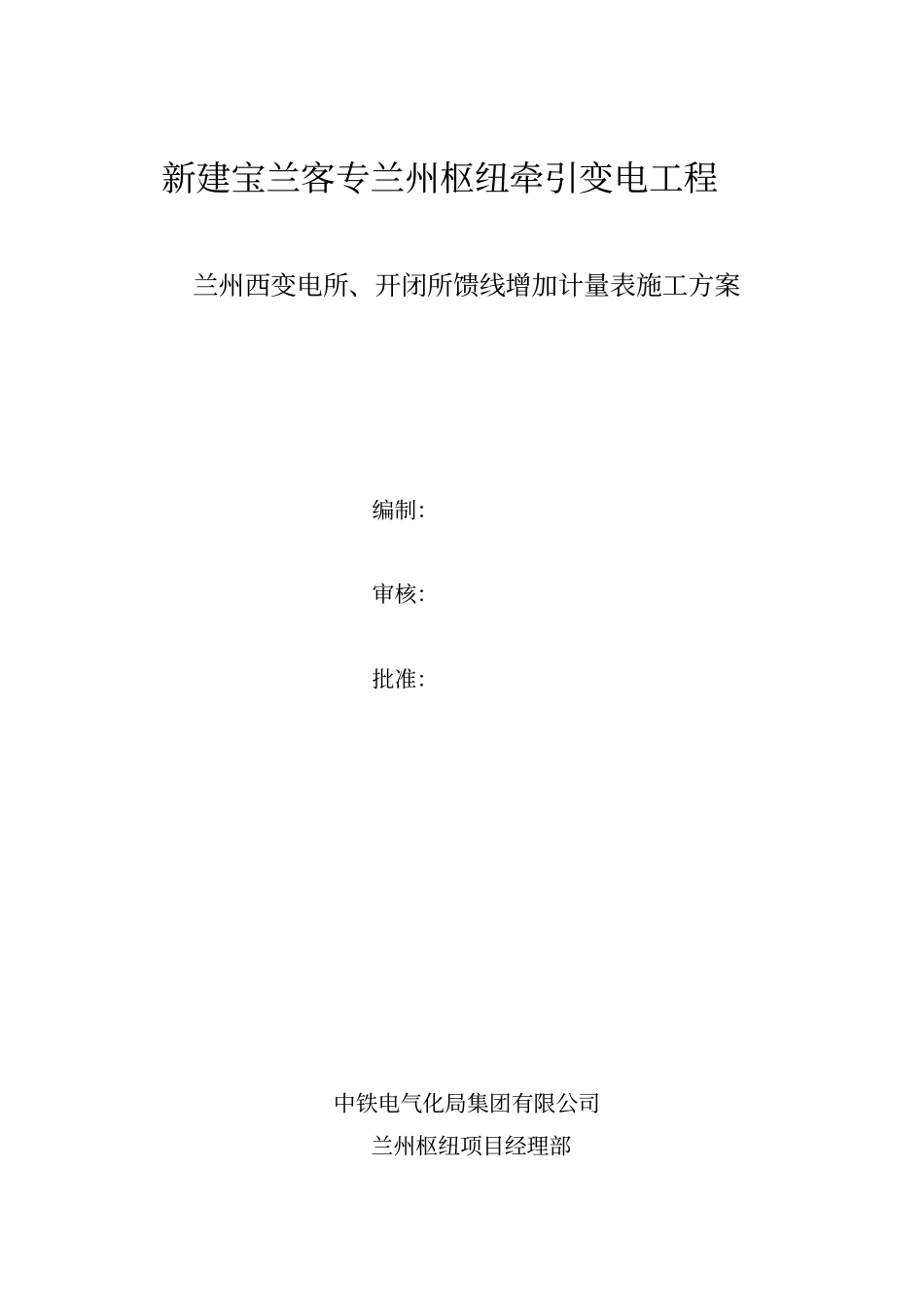

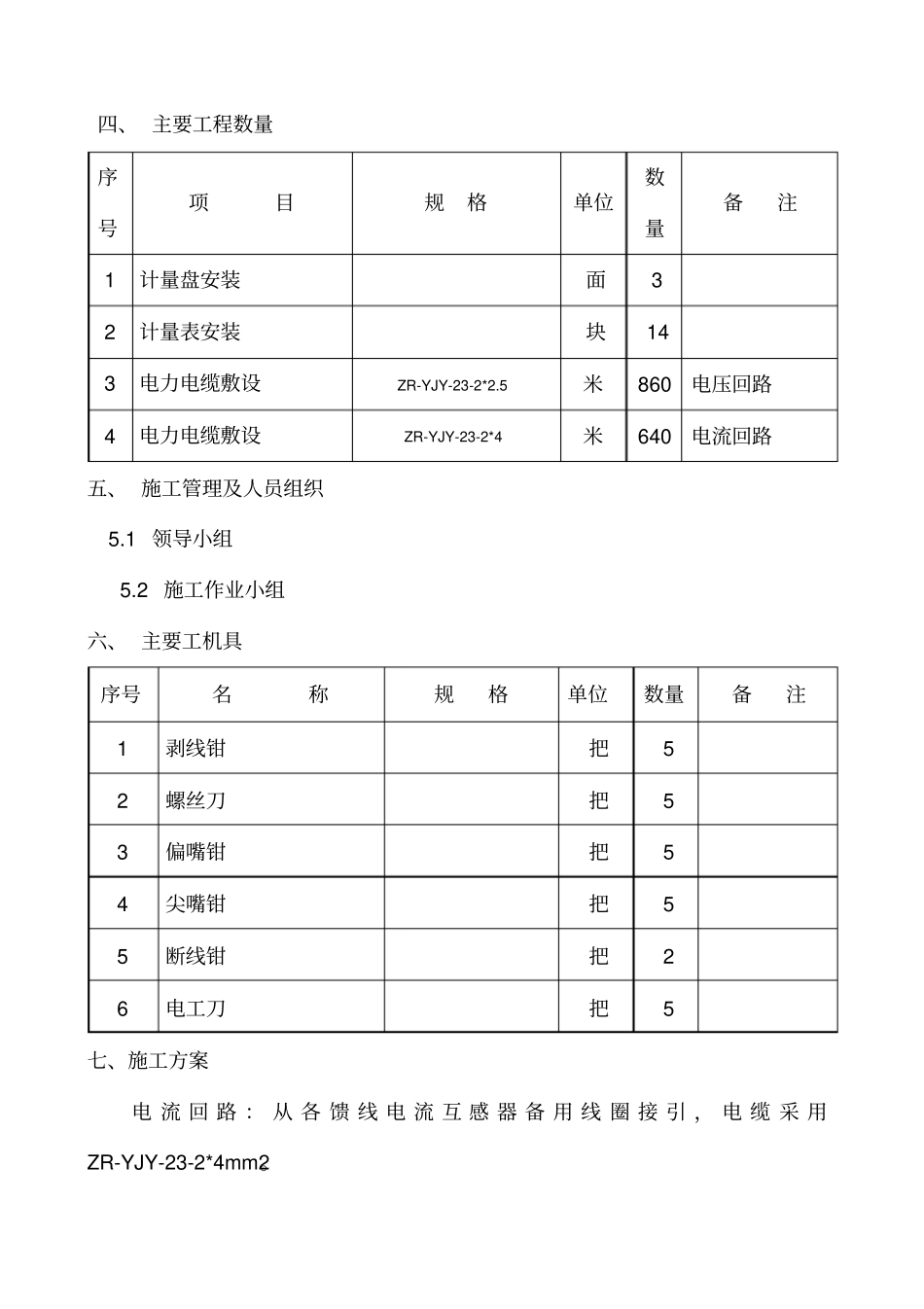

新建宝兰客专兰州枢纽牵引变电工程兰州西变电所、开闭所馈线增加计量表施工方案编制：审核：批准：中铁电气化局集团有限公司兰州枢纽项目经理部一、 工程概述及编制原则宝兰客专兰州枢纽牵引变电所于2014 年 12 月底开通运营，现设备运行正常，现根据兰州铁路局兰州枢纽工程建设指挥部第兰枢工函〔2015〕29 号会议纪要，对兰州西牵引变电所及兰州西开闭所馈线增设计量表计，满足馈线计量的需求。二、工程范围兰州西变电所、开闭所馈线增加单相计量表计，计量表精度不低于0.5 级，具有计量有功电能及无功电能，测量有功功率及无功功率等功能，电压规格100V，电流规格 5A，兰州西变电所增设1 面计量盘，兰州西开闭所增设2 面计量盘，各所新增计量表计集中设置在计量盘内。需设置计量表的馈线为：兰州西变电所：动车走行线方向馈线2 块，动车存车场方向馈线2 块，合计 4 块。兰州西开闭所：北场方向馈线1 块、高速场方向馈线2 块、北场和高速场备用回路 1 块；普速场方向馈线2 块、普速场备用回路1 块；普速正线方向馈线 2 块、普速备用回路 1 块，合计 10 块。计量表计合计 14 块。三、 工程采用的施工规范、规程标准《铁路电力牵引供电设计规范》TB10009-2005 《铁路电力牵引供电施工规范》TB10208-2000 《铁路电力牵引供电工程施工质量验收标准》TB10421-2003 四、 主要工程数量序号项目规格单位数量备注1 计量盘安装面3 2 计量表安装块14 3 电力电缆敷设ZR-YJY-23-2*2.5米860 电压回路4 电力电缆敷设ZR-YJY-23-2*4米640 电流回路五、 施工管理及人员组织5.1 领导小组5.2 施工作业小组六、 主要工机具序号名称规格单位数量备注1 剥线钳把5 2 螺丝刀把5 3 偏嘴钳把5 4 尖嘴钳把5 5 断线钳把2 6 电工刀把5 七、施工方案电 流 回 路 ： 从 各 馈 线 电 流 互 感 器 备 用 线 圈 接 引 ， 电 缆 采 用ZR-YJY-23-2*4mm2。电压回路：兰西开闭所：北场、高速场 1、高速场 2、普速正线 1、普速正线 2、普速场 1、普速场 2及备用回路从 YM采压，加设 1A空气开关。兰西变电所：动车存车场上、下行，动车走行线上、下行从11YHT YM小母线采压，加设 1A空开。电缆采用 ZR-YJY-23-2*2.5 。兰西开闭所馈线含备用断路器回路的的利用备用断路器进行倒接，先接引备用断路器的，后接引主断路器的。兰西变电所直供馈线利用停电点进行倒接。7.1 工期目标2015 年 12 月...
