计频器GFC8010H操作手册VIP专享

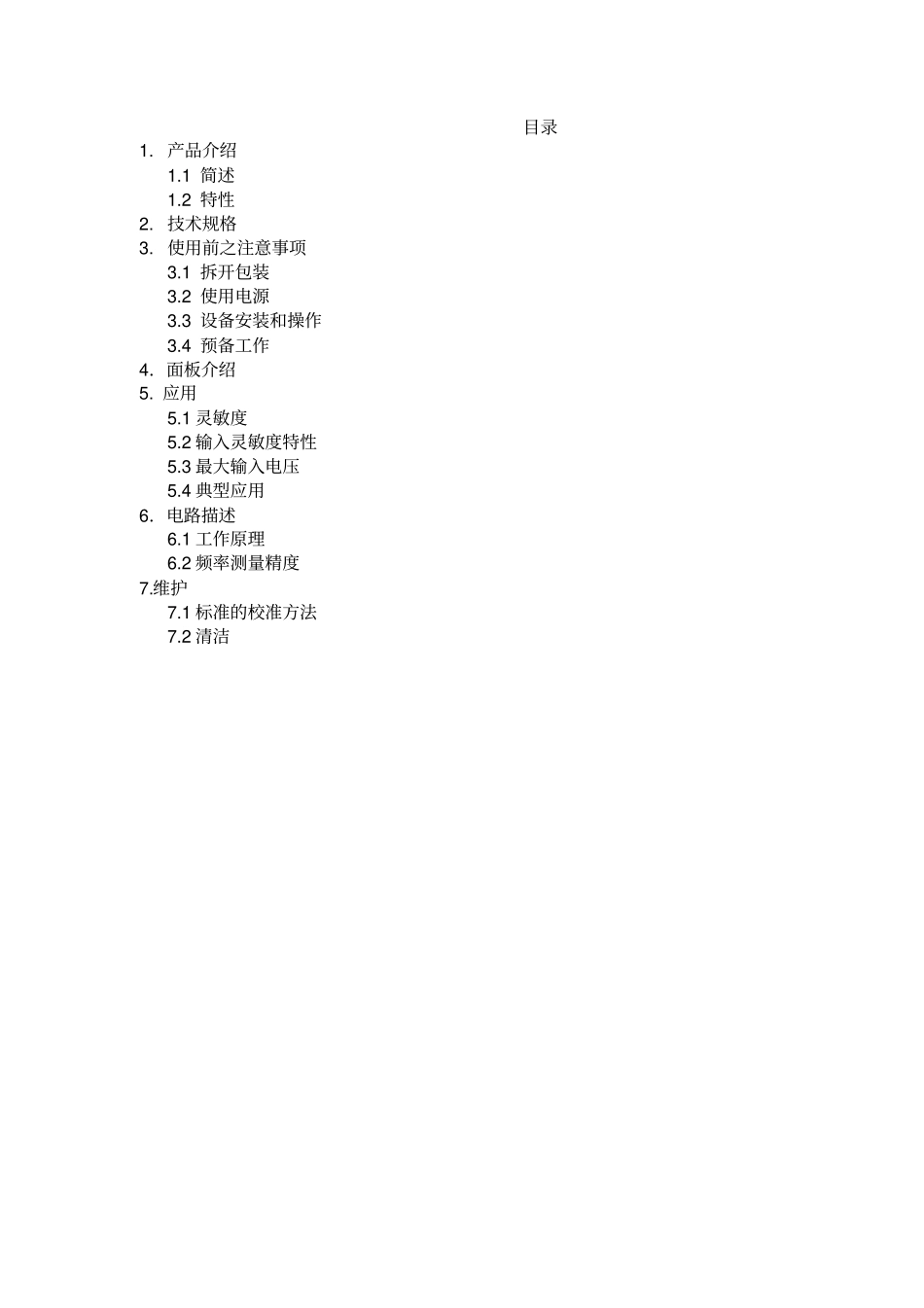

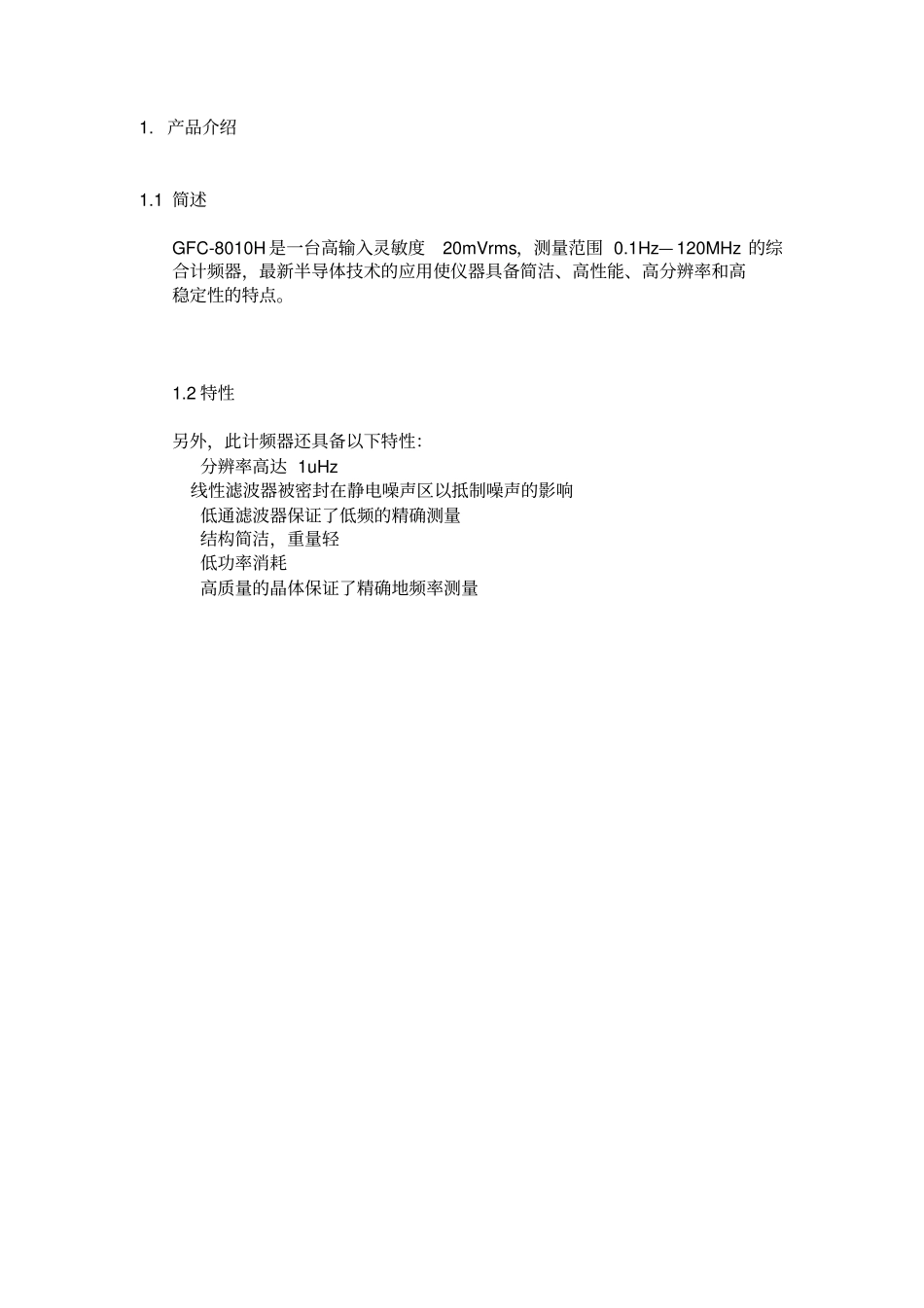

计频器GFC-8010H 操作手册目录1. 产品介绍1.1 简述1.2 特性2. 技术规格3. 使用前之注意事项3.1 拆开包装3.2 使用电源3.3 设备安装和操作3.4 预备工作4．面板介绍5. 应用5.1 灵敏度5.2 输入灵敏度特性5.3 最大输入电压5.4 典型应用6．电路描述6.1 工作原理6.2 频率测量精度7.维护7.1 标准的校准方法7.2 清洁1. 产品介绍1.1 简述GFC-8010H 是一台高输入灵敏度20mVrms，测量范围 0.1Hz— 120MHz 的综合计频器，最新半导体技术的应用使仪器具备简洁、高性能、高分辨率和高稳定性的特点。1.2 特性另外，此计频器还具备以下特性：分辨率高达 1uHz 线性滤波器被密封在静电噪声区以抵制噪声的影响低通滤波器保证了低频的精确测量结构简洁，重量轻低功率消耗高质量的晶体保证了精确地频率测量2. 技术规格灵敏度（rms）10Hz— 10MHz 10mV 10MHz— 40MHz 20mV 40MHz---80MHz 35Mv 80MHz— 120MHz 50mV 输入阻抗1M 欧 35pF 最大输入电压150Vrms 耦合系统交流耦合时基晶振频率： 10MHz 老化率：± 1*10 -6/月温漂： 25℃± 5℃±5*10-6 0℃--50℃±2*10-5精度1Hz+1 位数+时基误差计数容量8 个十进制位显示系统数字发光二极管显示闸门时间0.1s，1s，10s开关可选最大分辨率1uHz（10Hz 范围， 10s门时间）工作温度范围0℃--40℃（100MHz 范围，10s门时间）储存温度范围-10℃--+70℃功率消耗大约 5W 电源要求100V,120V/220V/230/±10%，50/60HZ 尺寸大约 245（W）× 95（H）× 280（D）m/m 重量大约 1.7Kgs 附件测试手册 ⋯⋯⋯⋯ .×1 测试线 ⋯⋯⋯⋯⋯ .×1 3. 使用之前之注意事项3.1 拆开包装仪器出厂前已被检测过，收到仪器后，请打开包装检查是否有运输过程造成的损坏，若有，请及时与运货商或供货商联系。3.2 使用电源仪器的使用电源可以是以下表格中任意一种，请检查后面板上所标示的电源并替换相应的保险丝。警告：为避免电击，请务必将电源线保护接地端子接地。当使用电源改变，请按照以下表格所示替换保险丝使用电源范围保险丝使用电源范围保险丝100V 120V 90— 110V 108— 132V T160Ma 250V 220V 230V 198-242V 207-235V T100MA 250V 警告：为避免人身伤害，替换保险丝前请不要连接电源线3.2 设备安装和操作请确保该仪器在适当的环境下使用。如果该仪器的使用未遵循规定， 可能会造成对仪器的损坏。3.3 预备工作（1） 当阻抗是 1M 欧，最大输入电压取决...
