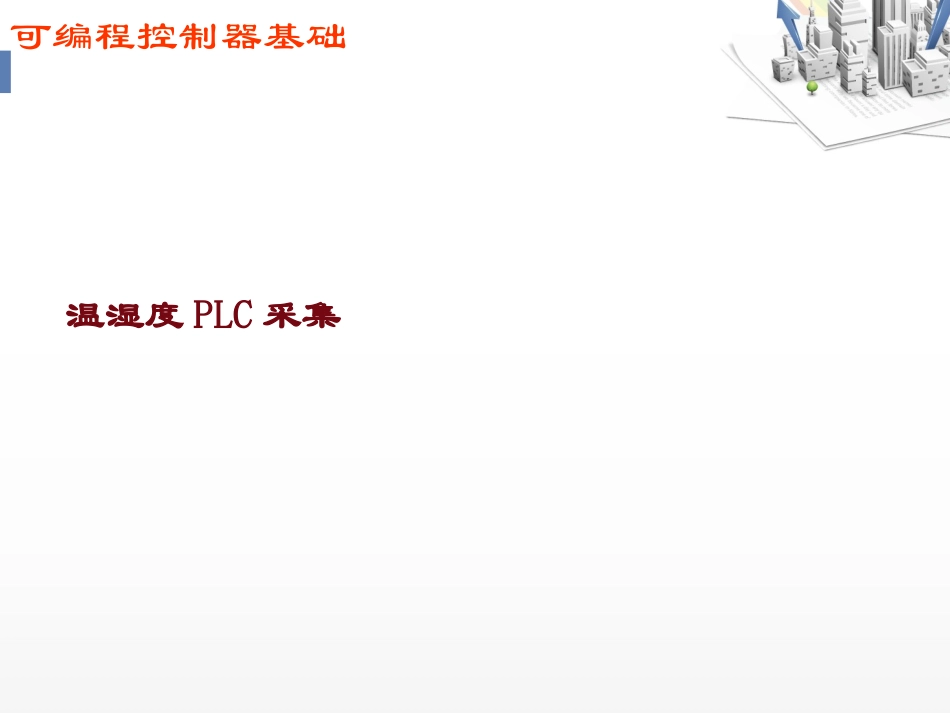

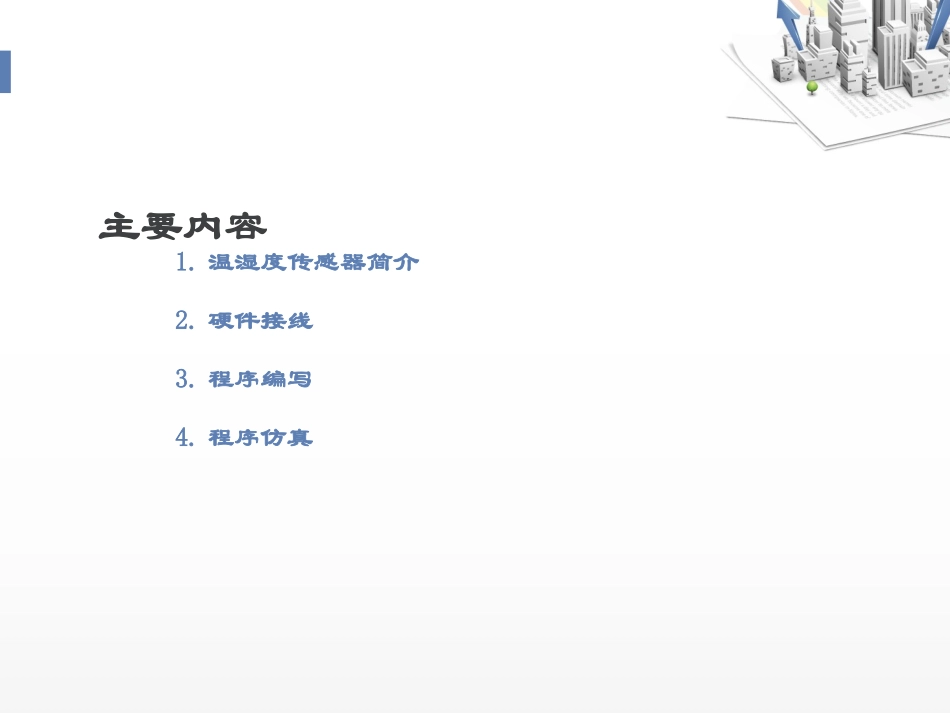

温湿度PLC采集可编程控制器基础主要内容1.温湿度传感器简介2.硬件接线3.程序编写4.程序仿真一、温湿度信号与AD转换一、温湿度信号与AD转换（一）温湿度传感器输出信号电子式温湿度传感器（变送器）输出信号：电流型、电压型。电流型：4－20mA，0-20mA电压型：0-10VAC、0－10VDC温度0－50℃或0－100℃湿度0－100％。常见温湿度传感器的测量范围：一、温湿度信号与AD转换（二）模拟量A/D转换模拟量信号：A0—Am（温湿度传感器一般为0-20mA、0-10VDC）A/D转换后数值：D0—Dm（EM235是0-32000）D＝(A－A0)×(Dm－D0)/(Am－A0)＋D0模拟量转换数字量后的整数表示：整数数字量转换模拟量：A＝(D－D0)×(Am－A0)/(Dm－D0)＋A0一、温湿度信号与AD转换（二）模拟量A/D转换如某湿度传感器，温度0-50℃、湿度0—100%与0—mA相对应，以t、h表示湿度值，AIW为PLC模拟量输入采样值，采样值对应0－32000，可得出：t=AIW0×50／32000h=AIW0×100／32000一、温湿度信号与AD转换（二）模拟量A/D转换如某湿度传感器，温度0-50℃、湿度0—100%与4—20mA相对应，以t、h表示湿度值，AIW为PLC模拟量输入采样值，采样值对应6400－32000，可得出：t=[(AIW0-6400)×(20-4)/(32000-6400)]*50=[(AIW0-6400)×16/25600]*50h=[(AIW0-6400)×(20-4)/(32000-6400)]*100=[(AIW0-6400)×16/25600]*100二、硬件接线二、硬件接线HUN：湿度输出TMP：温度输出＋－GNLDC24VAC220VRAA+A-RBB+B-RCC+C-RDD+D-M0V0I0ML+GainOffsetConfiguration1M0.00.10.20.30.40.50.60.72M1.01.11.21.31.41.5ML+1L0.00.10.20.32L0.40.50.63L0.71.01.1NL1HUN++--TMP温湿度传感器电压型温湿度传感器二、硬件接线电流型温湿度传感器HUN：湿度输出TMP：温度输出＋－GNLDC24VAC220VRAA+A-RBB+B-RCC+C-RDD+D-M0V0I0ML+GainOffsetConfiguration1M0.00.10.20.30.40.50.60.72M1.01.11.21.31.41.5ML+1L0.00.10.20.32L0.40.50.63L0.71.01.1NL1HUN++--TMP温湿度传感器二、硬件接线EM345输入阻抗与连接有关：电压测量时，输入是高阻抗为10MΩ；电流测量时，需要将Rx和x短接，阻抗降到250Ω。二、硬件接线HUN：湿度输出TMP：温度输出＋－GNLDC24VAC220VRAA+A-RBB+B-RCC+C-RDD+D-M0V0I0ML+GainOffsetConfiguration1M0.00.10.20.30.40.50.60.72M1.01.11.21.31.41.5ML+1L0.00.10.20.32L0.40.50.63L0.71.01.1NL1HUN++--TMP温湿度传感器风机除湿机风机过载除湿机过载三、程序编写二、程序编写1.S7-200模拟量输入输出模块地址模拟量输入和输出为一个字长,所以地址必须从偶数字节开始,模拟量值为0-32000的数值。格式:AIW[起始字节地址]AIW0;AQW[起始字节地址]AQW0（一）模拟量输入EM235地址：输入：AIW0、AIW2、AIW4、AIW6输出：AQW0二、程序编写1.S7-200模拟量输入输出模块地址每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。例:AIW0AIW2AIW4AIW6每个模拟量输出模块占两个通道，即使第一个模块只有一个输出AQW0(EM235只有一个模拟量输出),第二个模块模拟量输出地址也应从AQW4开始寻址，依此类推。(注:每一模块的起始地址都可在step7micro/win中Plc/Information里在线读到)。（一）模拟量输入二、程序编写（一）模拟量输入模拟量输入模块可以通过拨码开关设置为不同的测量方法。开关的设置应用于整个模块，一个模块只能设置为一种测量范围。注:开关设置只有在重新上电后才能生效。2.S7-200模拟量输入设置二、程序编写（一）模拟量输入2.S7-200模拟量输入设置EM235的输入技术参数：模拟量输入特性模拟量输入点数4输入范围电压（单极性）0～10V0～5V0～1V0～500mV0～100mV0～50mV电压（双极性）±10V±5V±2.5V±1V±500mV±250mV±100mV±50mV±25mV电流0～20mA数据字格式双极性全量程范围-32000～+32000单极性全量程范围0～32000分辨率12位A/D转换器二、程序编写（一）模拟量输入2.S7-200模拟量输入设置EM235的输出技术参数：模拟量输出点数1信号范围电压输出±10V电流输出0～20mA数据字格式电压-32000～+32000电流0～32000分辨率电流电压12位电流11位二、程序编写（一）模拟量输入2.S7-200模拟量输入设置单/双极性、增益和衰减选择二、程序编写（...
