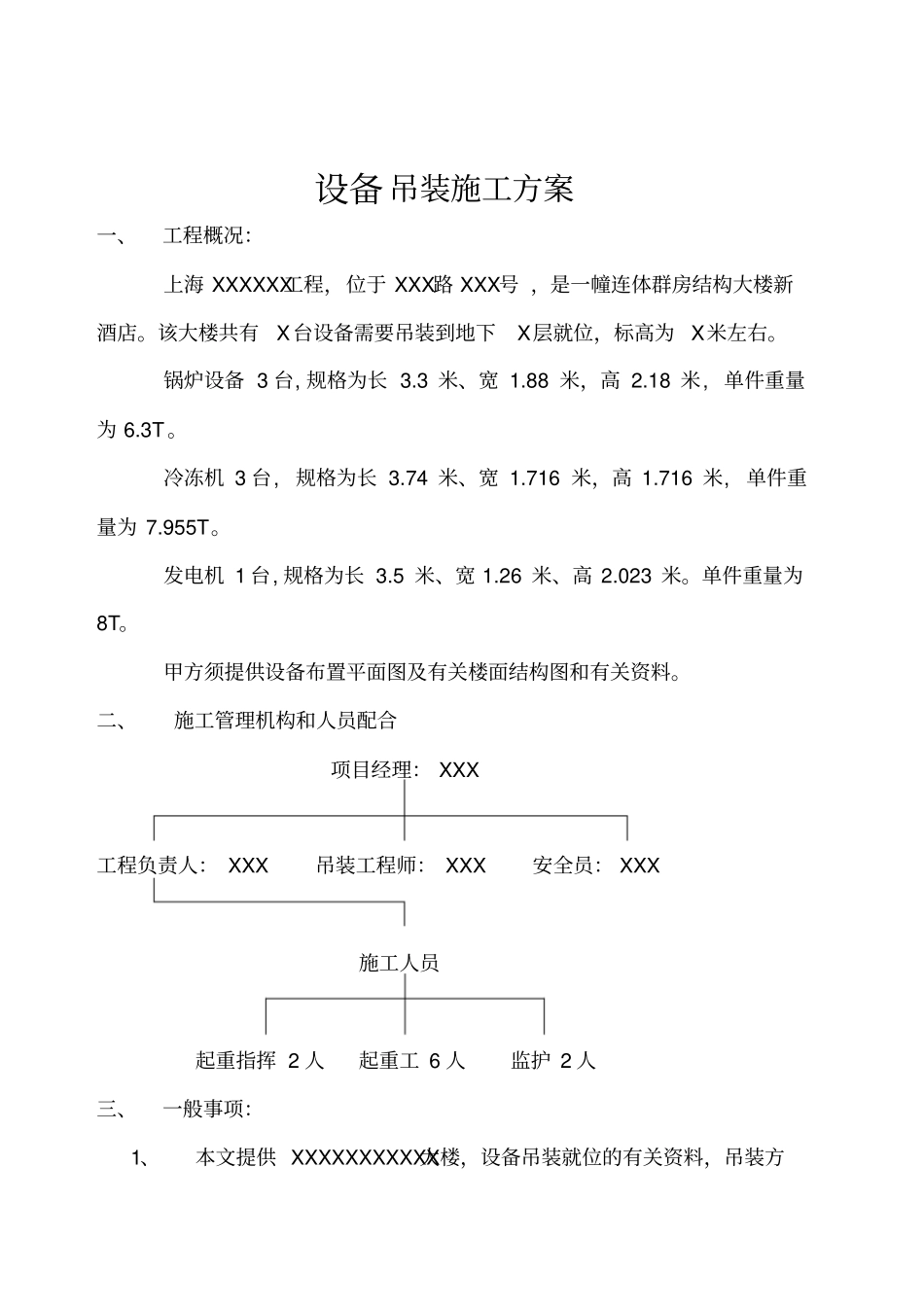

设备 吊装施工方案一、工程概况：上海 XXXXXX工程，位于 XXX路 XXX号 ，是一幢连体群房结构大楼新酒店。该大楼共有X台设备需要吊装到地下X层就位，标高为X米左右。锅炉设备 3 台, 规格为长 3.3 米、宽 1.88 米，高 2.18 米, 单件重量为 6.3T。冷冻机 3 台, 规格为长 3.74 米、宽 1.716 米，高 1.716 米, 单件重量为 7.955T。发电机 1 台, 规格为长 3.5 米、宽 1.26 米、高 2.023 米。单件重量为8T。甲方须提供设备布置平面图及有关楼面结构图和有关资料。二、施工管理机构和人员配合项目经理： XXX 工程负责人： XXX 吊装工程师： XXX 安全员： XXX 施工人员起重指挥 2 人起重工 6 人监护 2 人三、一般事项：1、本文提供 XXXXXXXXXXX大楼，设备吊装就位的有关资料，吊装方案是根据吊装经验而编制的。本方案仅适用于该大楼设备吊装。2、本方案包括：施工方案说明书、吊装侧面图、机具布置图、工具器械配置，作业人员布置， 作业施工进度， 作业程序和安全技术措施，方案的制订者，对方案负责。3、按本方案书及有关图纸资料在吊装施工中出现困难，或对本方案进行局部变更时应迅速根据业主、总包，甲方技术人员和现场管理的协议来谋求解决。4、在吊装作业施工以前熟读本方案书及有关图纸资料，了解大楼设备吊装工艺的流程。在充分掌握所需吊装之大楼设备的种类、数量、安装就位部位等内容的同时，准备好吊装施工的机械器具、安排好与吊装现场条件相适宜的日程进度，以谋求作业的顺利进行和提高吊装作业的质量。本方案书的吊装方法是大楼设备的通用吊装方法，具有安全性、可靠性，在费用上也可以节省，达到施工经济的目的。四、设备吊装前的准备工作和技术措施：（1）、组织施工人员及施工机具进场，（2）、冷冻机及发电机吊装前 , 将部分起重机具利用吊车, 吊到地下一层 , 方便于设备吊装施工。(3) 、锅炉吊装前 , 在地下一层安置好卷扬机及锚点。锅炉盘路通道上有几处脚手架应拆除 , 通道宽度应大于四米。(4) 、冷冻机及发电机吊装前, 在另一斜坡道进口处 , 埔设工字钢及枕木平台。低洼水潭处需回填土并压实。(5) 、设备基础上刻划好中心线。1、冷冻机吊装及盘路：本次设备吊装 , 须将设备盘路到地下一层机房间内就位, 该机房间设置在地下一层 , 轴线(A-C) 、(1/1-4) 之间。该设备长3.74 米, 宽 1.716米, 高 1.716 米。设备重量为每台 7.955T, 根据起重机性能表...
