设备施工组织设计论述

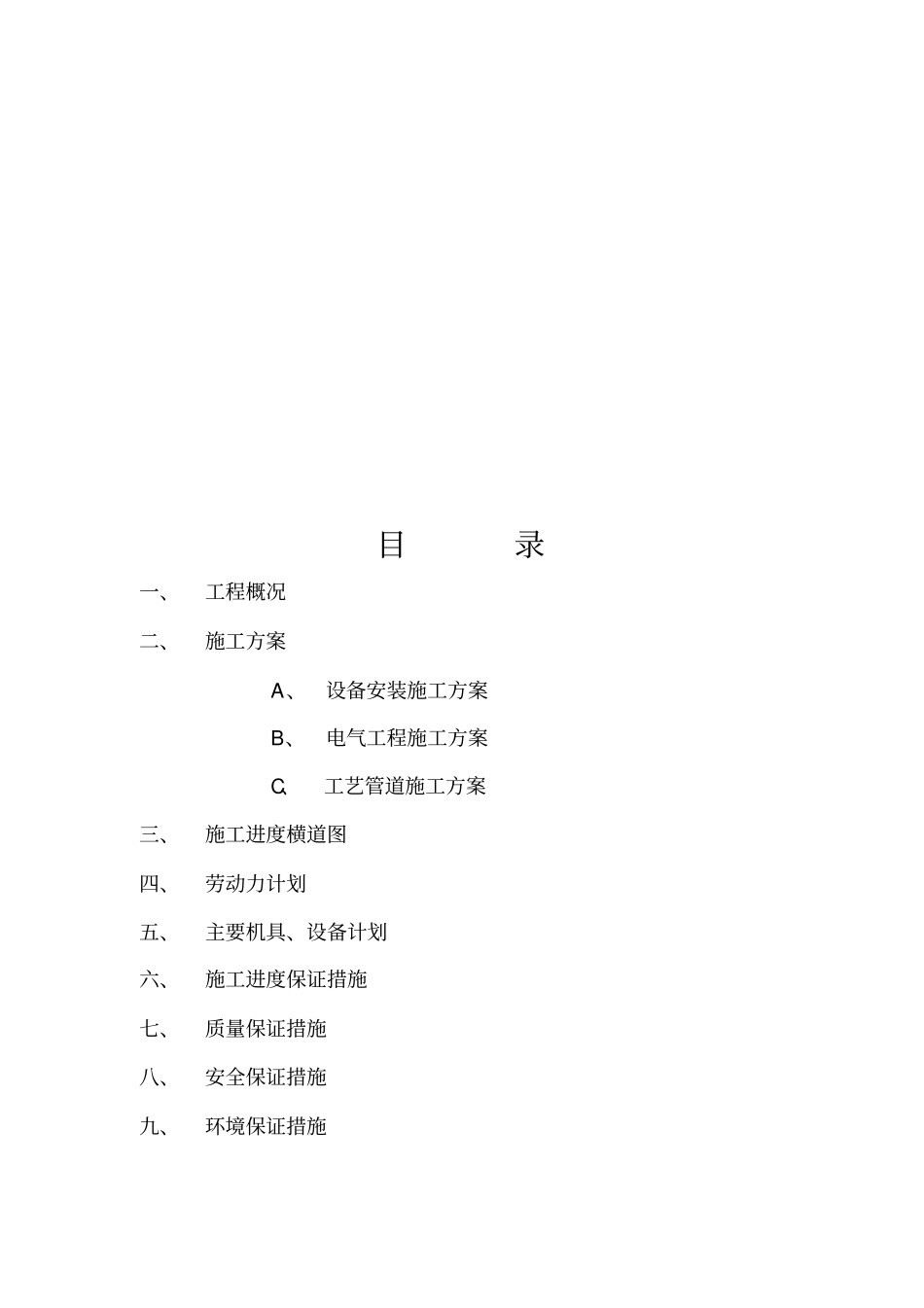

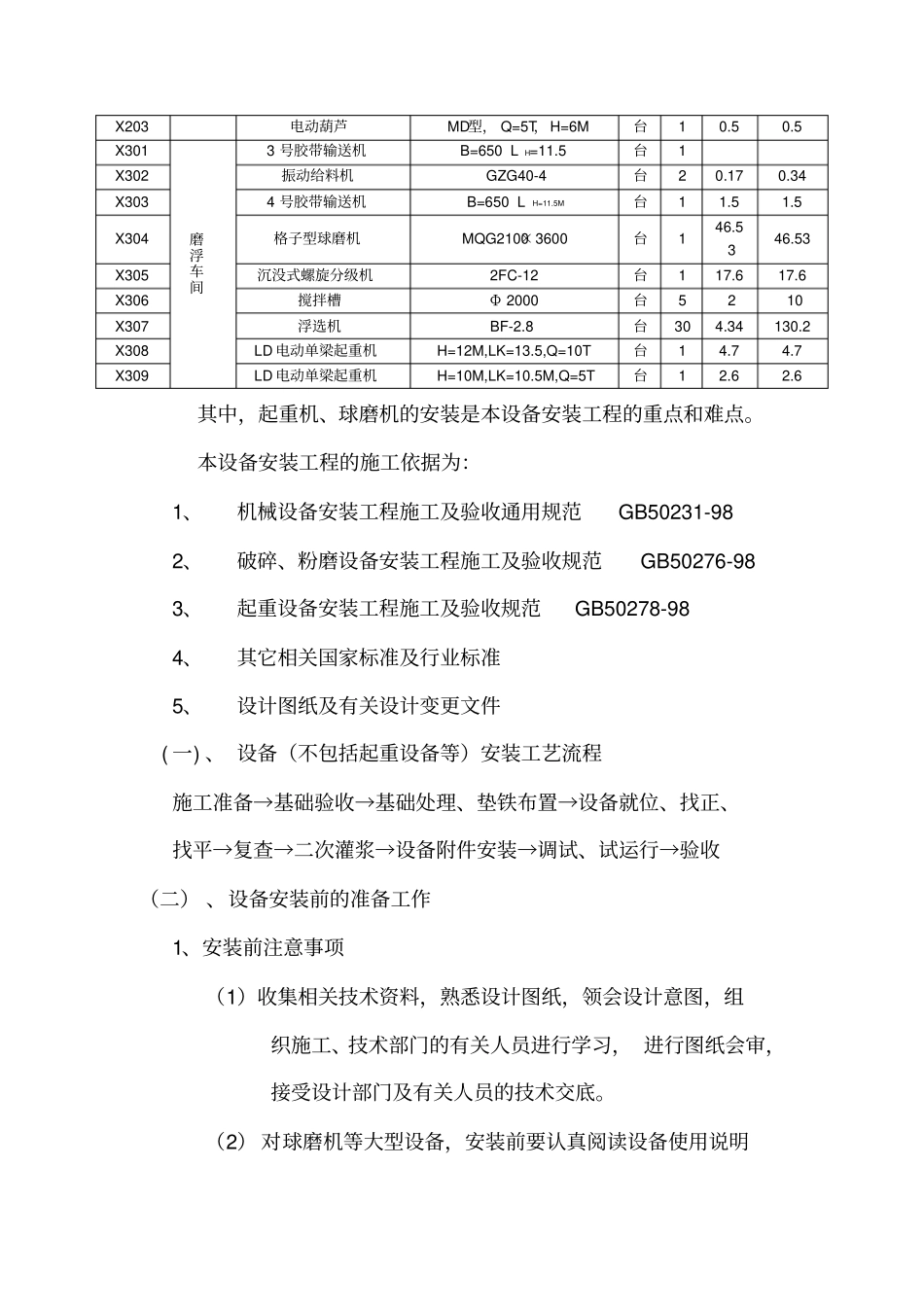

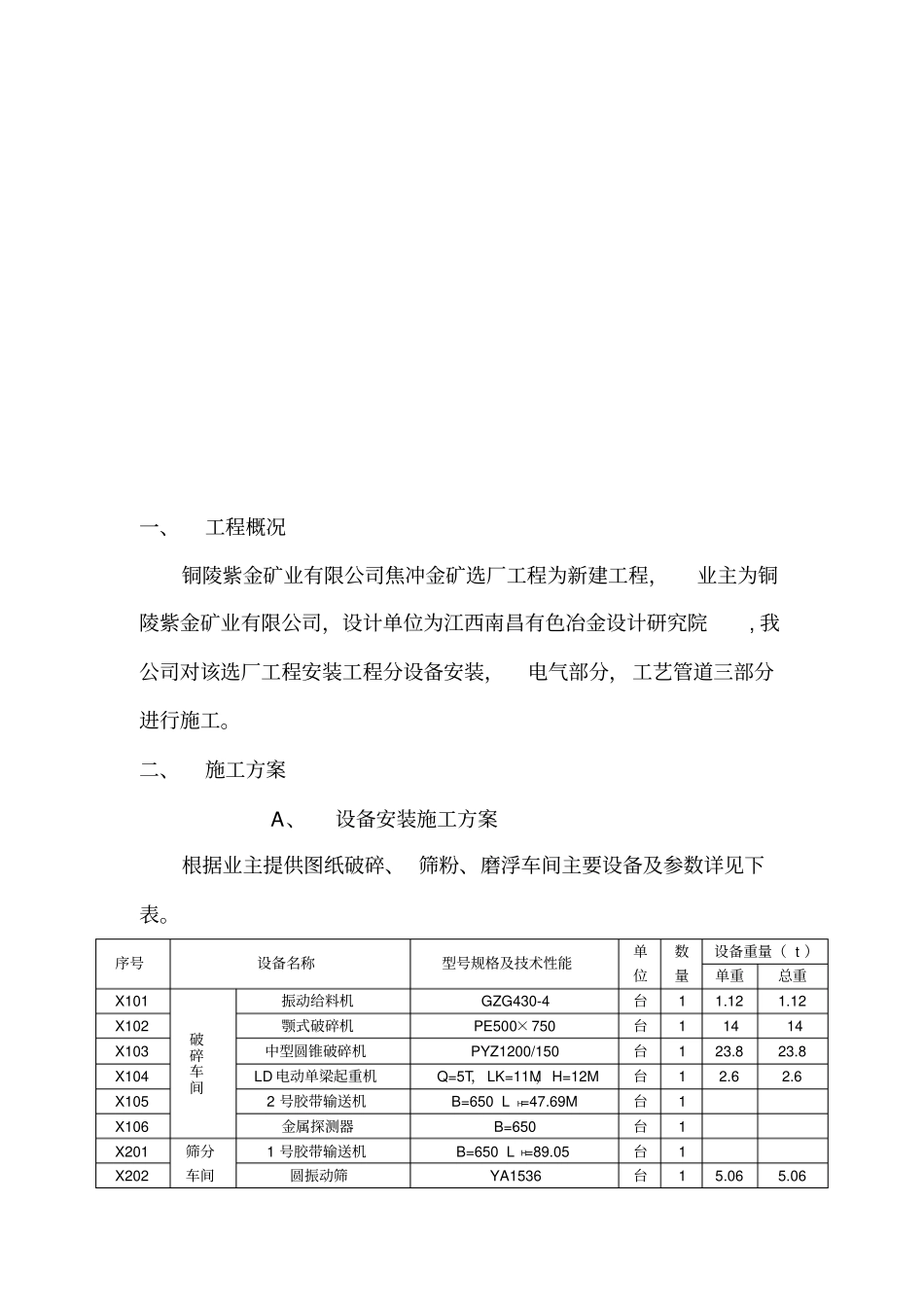

目录一、工程概况二、施工方案A、设备安装施工方案B、电气工程施工方案C、工艺管道施工方案三、施工进度横道图四、劳动力计划五、主要机具、设备计划六、施工进度保证措施七、质量保证措施八、安全保证措施九、环境保证措施一、工程概况铜陵紫金矿业有限公司焦冲金矿选厂工程为新建工程，业主为铜陵紫金矿业有限公司，设计单位为江西南昌有色冶金设计研究院, 我公司对该选厂工程安装工程分设备安装，电气部分，工艺管道三部分进行施工。二、施工方案A、设备安装施工方案根据业主提供图纸破碎、 筛粉、磨浮车间主要设备及参数详见下表。序号设备名称型号规格及技术性能单位数量设备重量（ t ）单重总重X101破碎车间振动给料机GZG430-4台11.121.12X102颚式破碎机PE500×750台11414X103中型圆锥破碎机PYZ1200/150台123.823.8X104LD 电动单梁起重机Q=5T，LK=11M，H=12M台12.62.6X1052 号胶带输送机B=650 LH=47.69M台1X106金属探测器B=650台1X201筛分车间1 号胶带输送机B=650 LH=89.05台1X202圆振动筛YA1536台15.065.06X203电动葫芦MD型， Q=5T，H=6M台10.50.5X301磨浮车间3 号胶带输送机B=650 LH=11.5台1X302振动给料机GZG40-4台20.170.34X3034 号胶带输送机B=650 LH=11.5M台11.51.5X304格子型球磨机MQG2100×3600台146.5346.53X305沉没式螺旋分级机2FC-12台117.617.6X306搅拌槽Φ 2000台5210X307浮选机BF-2.8台304.34130.2X308LD 电动单梁起重机H=12M,LK=13.5,Q=10T台14.74.7X309LD 电动单梁起重机H=10M,LK=10.5M,Q=5T台12.62.6其中，起重机、球磨机的安装是本设备安装工程的重点和难点。本设备安装工程的施工依据为：1、机械设备安装工程施工及验收通用规范 GB50231-982、破碎、粉磨设备安装工程施工及验收规范 GB50276-983、起重设备安装工程施工及验收规范 GB50278-984、其它相关国家标准及行业标准5、设计图纸及有关设计变更文件( 一) 、 设备（不包括起重设备等）安装工艺流程施工准备→基础验收→基础处理、垫铁布置→设备就位、找正、找平→复查→二次灌浆→设备附件安装→调试、试运行→验收（二） 、设备安装前的准备工作1、安装前注意事项（1）收集相关技术资料，熟悉设计图纸，领会设计意图，组织施工、技术部门的有关人员进行学习， 进行图纸会审，接受设计部门及有关人员的技术交底。（2） 对球磨机等大型设备，安装前要认真阅读设备使用说明书，熟悉现场安装条件确定进场时间及必须配备的施工机具、吊装机具...
