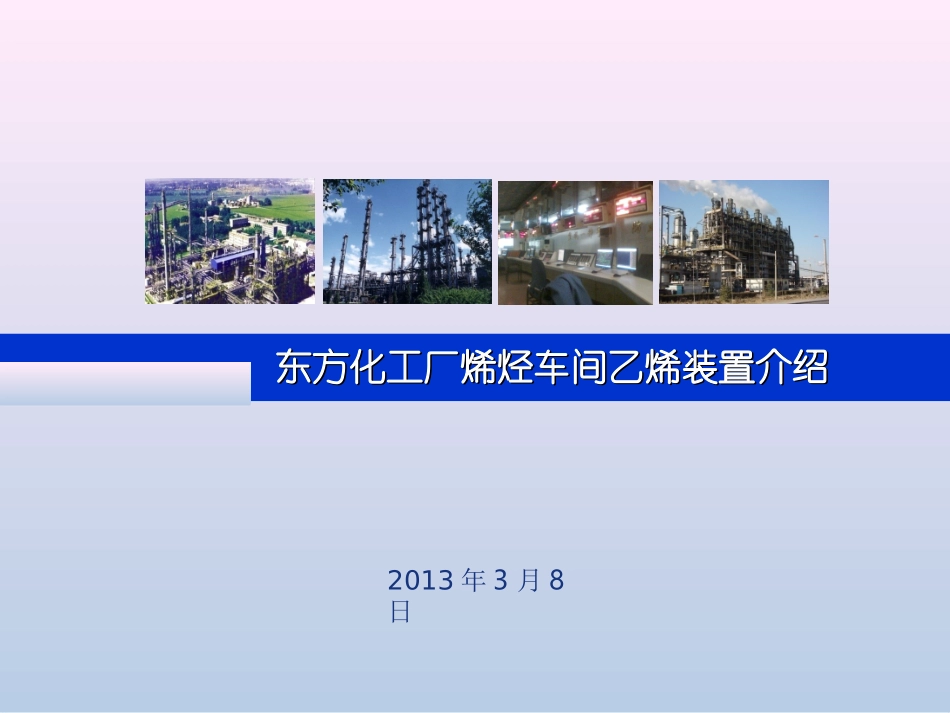

东方化工厂烯烃车间乙烯装置介绍东方化工厂烯烃车间乙烯装置介绍2013年3月8日一、东方乙烯装置基本情况一、东方乙烯装置基本情况1.占地面积：乙烯装置1989年10月由国家计委批准立项，1990年6月10日合同正式生效。1992年6月26日破土动工。厂区占地41公顷，厂外占地7.49公顷，总计478900M2,建筑面积5932M2。一、东方乙烯装置基本情况一、东方乙烯装置基本情况2.生产处理能力：乙烯装置原始设计生产能力为11.5万吨/年，后设计增加一台裂解炉，装置生产能力变更为年产乙烯15.12万吨(年开车7560小时计)。一、东方乙烯装置基本情况一、东方乙烯装置基本情况3.技术来源：裂解部分采用荷兰KTI的专利技术，压缩分离部分采用意大利TPL的技术，工程总承包为TPL公司。一、东方乙烯装置基本情况一、东方乙烯装置基本情况4.设备情况：乙烯装置共有设备647台，分类如下表：设备裂解炉反应器塔换热器分离罐干燥器离心泵过滤器急冷器台数6101614510371592920设备搅拌器汽轮机压缩机风机水槽水池储罐球罐其它总计台数8849611322647重要设备、重点机组如下表：一、东方乙烯装置基本情况一、东方乙烯装置基本情况序号位号设备名称1F-1001裂解炉2F-1002裂解炉3F-1003裂解炉4F-1004裂解炉5F-1005裂解炉6F-1006裂解炉7K-2001裂解气压缩机8K-3001膨胀机压缩机9K-5001丙烯压缩机10K-5002乙烯压缩机11P-1501A/B急冷油循环泵13P-1505A/B急冷水循环泵15P-2017A/B复水泵17P-7005A/B锅炉给水泵19B1001燃油炉一、东方乙烯装置基本情况一、东方乙烯装置基本情况存在重大问题需要更新更换检修才能使用的设备明细表：序号位号设备名称制造地设备评价1E-1001A废热锅炉德国内管局部腐蚀，已至使用年限2E-1001B废热锅炉德国内管局部腐蚀，已至使用年限3E-1003A废热锅炉德国内管局部腐蚀，已至使用年限4E-1003B废热锅炉德国内管局部腐蚀，已至使用年限5E-1004A废热锅炉德国内管局部腐蚀，已至使用年限6E-1004B废热锅炉德国内管局部腐蚀，已至使用年限7E-1005A废热锅炉德国内管局部腐蚀，已至使用年限8E-1005B废热锅炉德国内管局部腐蚀，已至使用年限9E-1006A废热锅炉德国内管局部腐蚀，已至使用年限10E-1006B废热锅炉德国内管局部腐蚀，已至使用年限一、东方乙烯装置基本情况一、东方乙烯装置基本情况5.界区内的管道及钢结构长度：乙烯装置共有管道3777条，总长度68.175千米；钢结构长度20422.23吨。6.投资及改造：计划投资22亿元。开车后没有进行过重大改造。一、东方乙烯装置基本情况一、东方乙烯装置基本情况7.人员配备情况：乙烯装置人员总计102人，其中专业技术人员12人（包括工艺技术7人，设备技术4人，安全管理1人）；倒班操作岗位人员90人（包括正副值班长8人，裂解班长5人，裂解炉岗室内10人，裂解炉岗室外10人，裂解急冷室内岗5人，裂解急冷室外岗5人，裂解油炉室内5人，裂解油炉室外6人，分离班长5人，分离压缩室内6人，分离压缩机房5人，分离压缩现场5人，分离冷热分室内7人，分离冷热分室外8人）。一、东方乙烯装置基本情况一、东方乙烯装置基本情况二、原料年用量及规格、使用条件二、原料年用量及规格、使用条件装置原设计采用石脑油和轻柴油为原料，年操作时间7560小时。为适应原料供应变化可能性，制定三种工况如下表：工况原料消耗量（Kg/h）单耗工况1石脑油530883.34吨（石脑油）/吨（乙烯）工况2石脑油668893.34吨（石脑油）/吨（乙烯）工况3石脑油＋轻柴油8324＋558963.25吨（石脑油＋轻柴油）/吨（乙烯）二、原料年用量及规格、使用条件二、原料年用量及规格、使用条件装置原设计采用石脑油和轻柴油质量标准为：1#石脑油2#石脑油柴油比重(d1515)0.728±0.010.7548±0.010.8358±0.01馏程℃初馏点50±1050±10160±1010%61±1065±10245±1050%142±10137±10310±1090%185±10175±10348±10干点200±10198±10360±10族组成（wt）%烷烃54±374±352±3烯烃0.4～0.80.6～0.90.1MAX环烷烃39±340±336±3芳烃6.5±312.3±312.3±3硫含量（wt）%0.02MAX0.1MAX0.15MAX砷含量（wt）%PPb180MAX60MAX180MAX进料比例1/32/3-二、原料年用量及规格、使用条件二、原料年用量及规格、使用条件工况1年处理石脑油...
