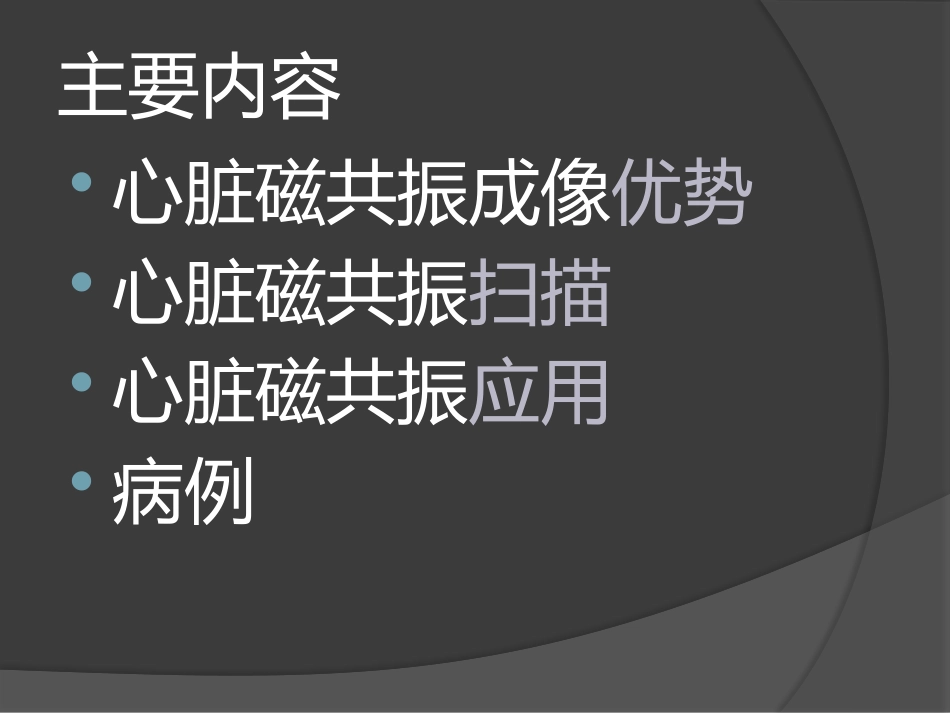

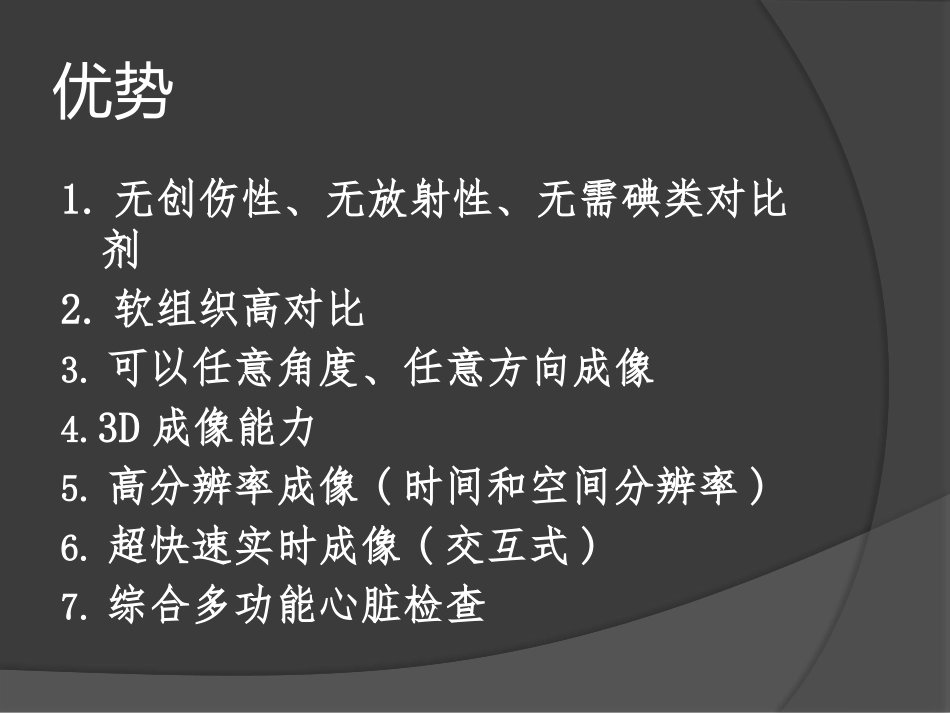

心脏磁共振成像省人民医院王亚磊2018.12.23主要内容心脏磁共振成像优势心脏磁共振扫描心脏磁共振应用病例优势1.无创伤性、无放射性、无需碘类对比剂2.软组织高对比3.可以任意角度、任意方向成像4.3D成像能力5.高分辨率成像(时间和空间分辨率)6.超快速实时成像(交互式)7.综合多功能心脏检查心脏磁共振检查禁忌症安装心脏起博器（非防磁性）患者心脏瓣膜（金属瓣）置换术后患者体内血管金属夹（非防磁性）患者颅内术后动脉夹（非防磁性）存留患者颅内眼球内金属异物或体内其他金属异物妊娠三个月以内的患者扫描问题：心脏跳动、血管搏动、呼吸运动导致磁共振信号大量丢失，成像质量受到严重影响！扫描要求心电门控屏气扫描呼吸门控实时扫描周围门控PG向量式心电门控呼吸门控心脏MRI扫描常用序列：RealTimeLoc实时透视定位BHAssetCalibration屏气校准扫描ObliqueFiesta白血电影DoubleIR黑血序列（双翻转）DoubleIR+FATSAT脂肪抑制黑血序列PWI首过灌注2D-MDE延迟其他实时定位白血技术是利用时飞效应梯度回波序列进行，重复快速的射频脉冲使静态组织全部饱和，在图中显示暗信号。而流入血管的流动血液是未饱和新鲜质子则呈现出高亮的白色血流信号。什么是白血电影？白血序列（亮血）Axi(短轴位)2Ch(左室两腔)Axi(短轴位)2Ch（左室两腔）4CH（四腔心层面）3Ch（左室流出道）RV（右室两腔）返回主动脉电影什么是黑血序列分段采集的白血技术加以改进的序列技术，其主要部分是追加了一个可除去血流信号、但不影响静态组织的翻转脉冲。？黑血序列特点1.理想抑制血液信号2.有效抑制脂肪信号，突出长T2信号3.解剖结构、病变更清楚黑血序列DoubleIRAxi4CHDoubleIR+FATSAT(Triple)返回黑血序列PWI首过灌注以较高的速度在静脉内注射钆喷酸葡胺(Gd—DTPA)对比剂，对比剂经过右心房、右心室、肺动脉到达左心室并流入冠状动脉到达心肌，这个经过就是首过。PWI首过灌注在团注的同时或马上进行扫描，进行连续采集得到T1加权像，通过扫描50个心动周期左右，这样就可以动态追踪对比剂首过的过程。PWI首过灌注2D-MDE心血管MRI延迟增强(LGE)采用钆喷酸葡胺(Gd—DTPA)对比剂及反转恢复梯度回波序列。扫描时间：一般于对比剂注射后5-15分钟后开始扫描。2D-MDE特点明显增加了正常心肌与病变心肌的信号对比，具有高度的组织特异性和良好的空间分辨率。提高了病变组织的检出率，能够准确识别梗死心肌、瘢痕心肌(心肌纤维化)及淀粉样蛋白浸润等。在各种心肌病变的评价方面具有明显优势2D-MDE正常2D-MDELVNC2D-MDEMIT1mapping其他T2mapping其他PC其他TISSUETACKING其他TISSUETACKING其他病例男22岁胸闷，无高血压病例1病例一谢谢！谢谢！谢谢！
