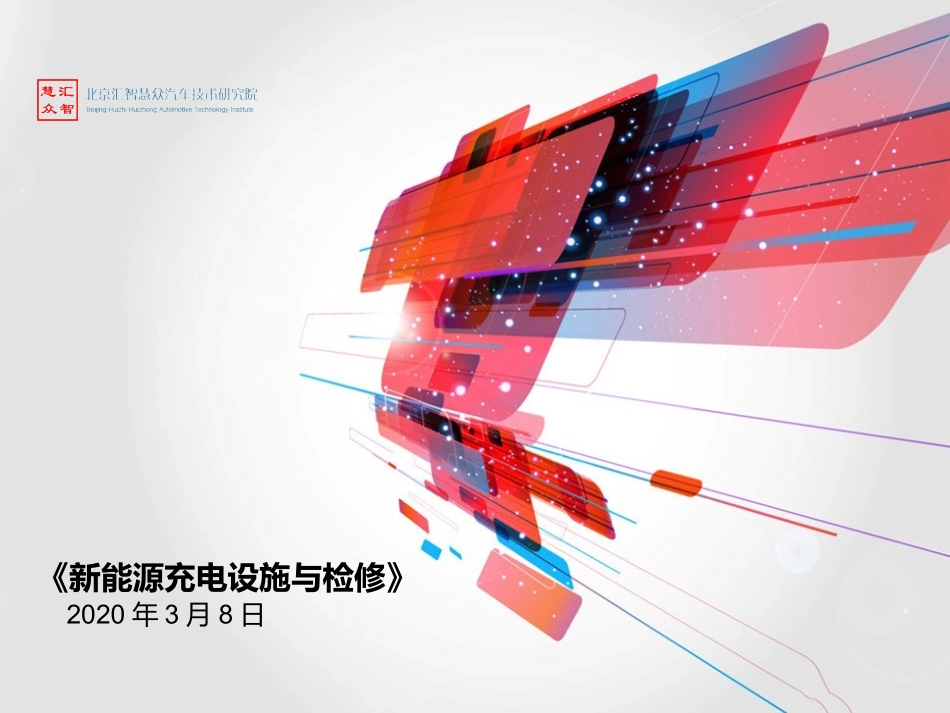

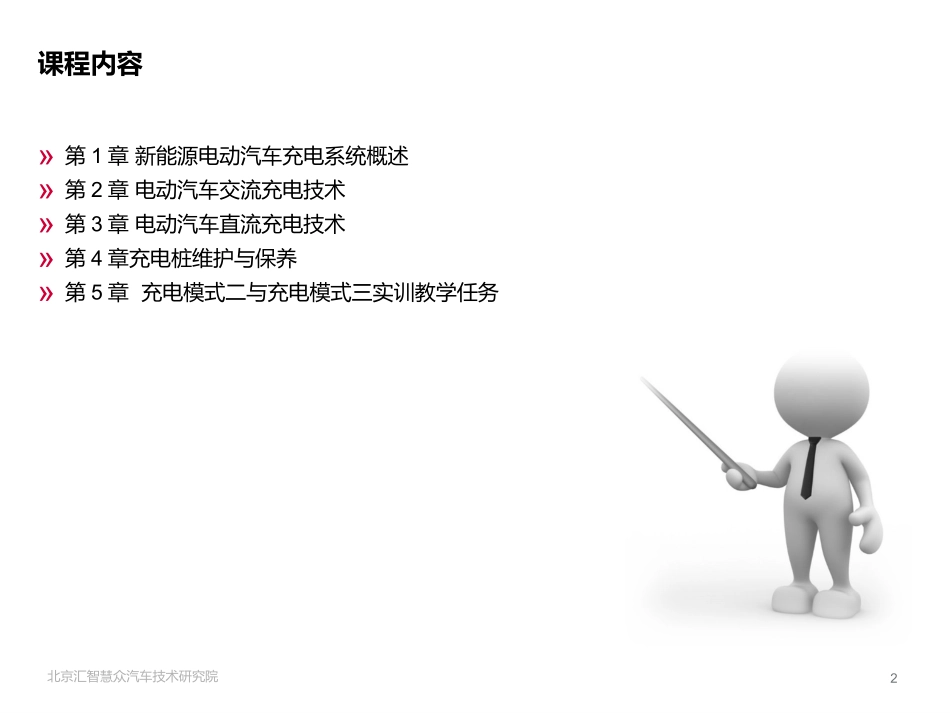

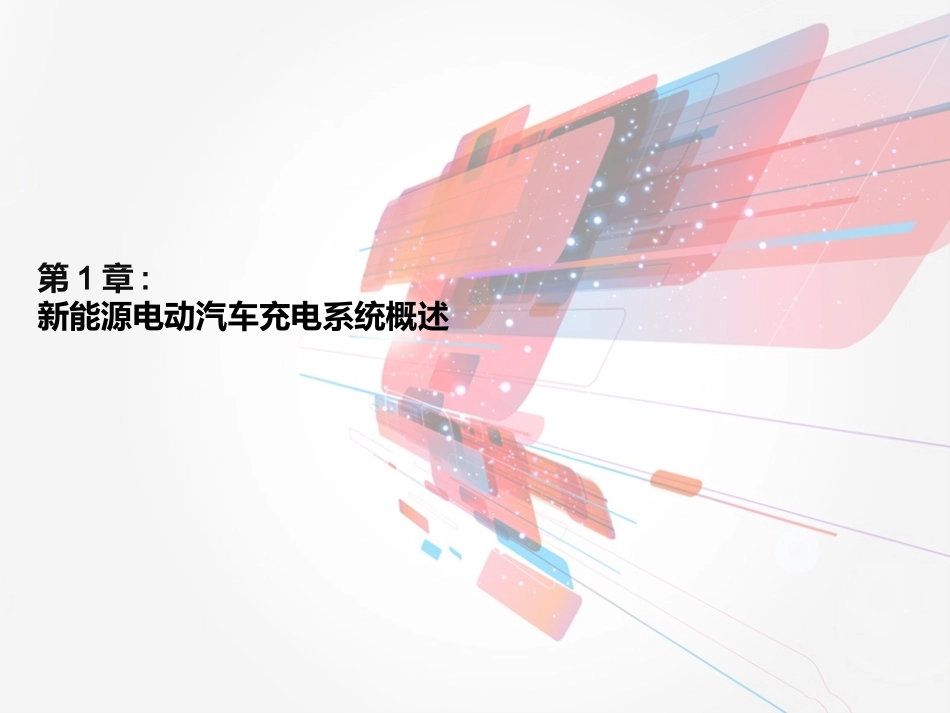

《新能源充电设施与检修》2020年3月8日2北京汇智慧众汽车技术研究院课程内容»第1章新能源电动汽车充电系统概述»第2章电动汽车交流充电技术»第3章电动汽车直流充电技术»第4章充电桩维护与保养»第5章充电模式二与充电模式三实训教学任务第1章:新能源电动汽车充电系统概述4北京汇智慧众汽车技术研究院章节目标完成本章节后，学员能够：»1.1新能源电动汽车充电系统概述»1.2充电系统的构成及相关术语»1.3动力蓄电池充电过程状态简述5北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.1电动汽车常见充电设施6北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.1电动汽车常见充电设施电动汽车充电设施采用传导式充电：交流式充电直流式充电换电设施一般应用于：高速服务区和新能源车辆保有量较大的部分城市7北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.1电动汽车常见充电设施交流充电桩的特点：1）占地小且易于安装；2）通常建设在电动汽车充换电站、公共停车场、小区停车场、商厦停车场、路边停车位、私有车位等地；3）可为具备车载充电机的电动汽车提供交流电能；4）使用操作简便；5）是小型电动汽车主要的充电设备。直流快充桩通过枪、线连接，可大电流对车辆动力蓄电池充电，以达到快充的目的。8北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.1电动汽车常见充电设施快换大多是利用电网波谷电给动力蓄电池充电，集中充电，集中储存。就近驶入快换站车间更换动力蓄电池优点：实现了高效率补给缺点：暂未有国标化的快换支架9北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.2充电模式10北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.2充电模式充电模式：连接电动汽车到电网（电源）给电动汽车供电的方法。电动汽车主要的充电模式：充电模式１：将电动汽车连接到交流电网（电源）时，在电源侧使用了符合符合ＧＢ２０９９.１—２００８《家用和类似用途插头插座第１部分：通用要求》和ＧＢ１００２—２００８《家用和类似用途单相插头插座型式、基本参数和尺寸》要求的插头插座，在电源侧使用了相线、中性线和接地保护的导体。11北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.2充电模式充电模式：连接电动汽车到电网（电源）给电动汽车供电的方法。电动汽车主要的充电模式：充电模式2：将电动汽车连接到交流电网（电源）时，在电源侧使用了符合ＧＢ２０９９.１—２００８《家用和类似用途插头插座第１部分：通用要求》和ＧＢ１００２—２００８《家用和类似用途单相插头插座型式、基本参数和尺寸》要求的插头插座，在电源侧使用了相线、中性线和接地保护的导体，并且在充电连接时使用了缆上控制与保护装置（ＩＣ－ＣＰＤ）。充电模式２应采用单相交流供电，电源侧使用１６Ａ插头插座时输出不能超过１３Ａ、使用１０Ａ插头插座时输出不能超过８Ａ，并应具备剩余电流保护和过电流保护功能。12北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.2充电模式充电模式：连接电动汽车到电网（电源）给电动汽车供电的方法。电动汽车主要的充电模式：充电模式2：13北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.2充电模式充电模式：连接电动汽车到电网（电源）给电动汽车供电的方法。电动汽车主要的充电模式：充电模式3：将电动汽车连接到交流电网（电源）时，使用了专用供电设备，将电动汽车与交流电网直接连接，并且在专用供电设备上安装了控制导引装置。14北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.2充电模式充电模式：连接电动汽车到电网（电源）给电动汽车供电的方法。电动汽车主要的充电模式：充电模式4：将电动汽车连接到交流电网或直流电网时，使用了带控制导引功能的直流供电设备。15北京汇智慧众汽车技术研究院1.1新能源汽车充电系统概述1.1.3充电的连接方式充电的连接方式：使用电缆和插接器将电动汽车接入电网（电源）的方法。国标规定了三种物理连接的方式，当前最常见的属连接方式Ｃ。连接方式Ａ：将电动汽车和交流电网连接时，使用和电动汽车永久连接在一起的充电电...
