试验一PC的网络连接及测试

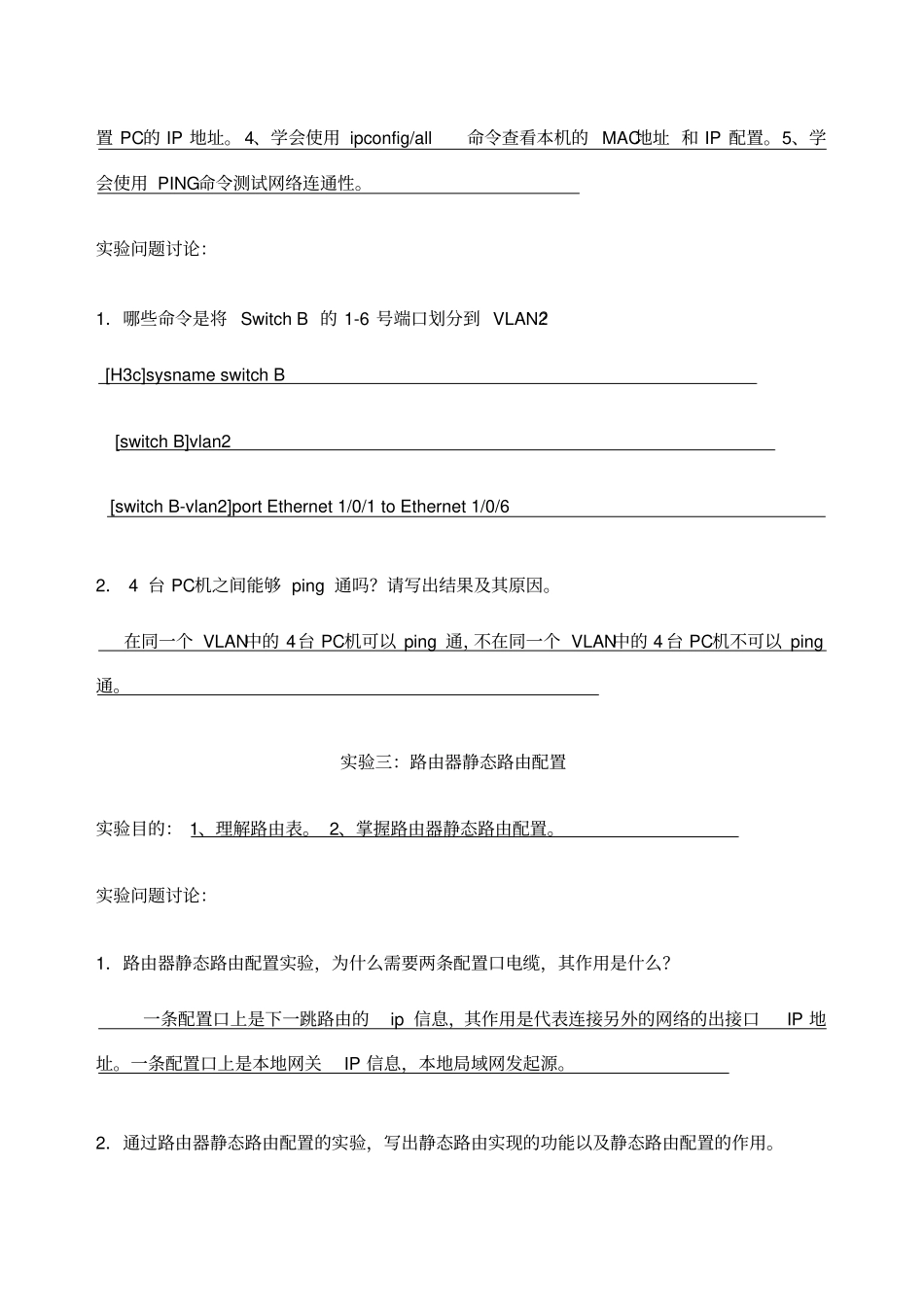

姓名：报名编号：学习中心：层次：专业：实验一： PC的网络连接及测试实验目的： 1, 能独立制作网络直通跳线。 2. 通过配置 pc 的 ip 地址，使用 ping 命令测试网络连接。实验问题讨论：1．T568A 线序和 T568B 线序。 T568A 的标准是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。 T568B 的标准是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。2．网线制作步骤。 1剪断、 2 剥皮、 3 排序。按照 T568B标准线序排列。线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。技巧：先把橙色的线放左边，棕色的放右边，绿色和蓝色放中间。然后把每根线拆开、理顺、捋直，然后按照规定的线序排列整齐。注意绿色线分开。4 剪齐、 5 插入、 6 压制。实验二：交换机VLAN的基本配置实验目的： 1、观察网络环境、认识各种网络设备。2、学会制作UTP直通跳线 3、学会配置 PC的 IP 地址。 4、学会使用 ipconfig/all命令查看本机的 MAC地址 和 IP 配置。5、学会使用 PING命令测试网络连通性。实验问题讨论：1．哪些命令是将 Switch B 的 1-6 号端口划分到 VLAN2？ [H3c]sysname switch B [switch B]vlan2 [switch B-vlan2]port Ethernet 1/0/1 to Ethernet 1/0/6 2． 4 台 PC机之间能够 ping 通吗？请写出结果及其原因。在同一个 VLAN中的 4台 PC机可以 ping 通，不在同一个 VLAN中的 4 台 PC机不可以 ping通。实验三：路由器静态路由配置实验目的： 1、理解路由表。 2、掌握路由器静态路由配置。实验问题讨论：1．路由器静态路由配置实验，为什么需要两条配置口电缆，其作用是什么？一条配置口上是下一跳路由的ip 信息，其作用是代表连接另外的网络的出接口IP 地址。一条配置口上是本地网关IP 信息，本地局域网发起源。2．通过路由器静态路由配置的实验，写出静态路由实现的功能以及静态路由配置的作用。配置静态路由后，去往指定目的地的数据报文将按照指定的路径进行转发。组网结构比较简单的网络中， 只需要配置静态路由就可以实现网络互通。恰当的设 置和使用静态路由可以改善网络性能，保证重要网络带宽。实验四：生成树协议STP的配置实验目的： 1、掌握 STP协议的原理和基本配置。 2、通过改变交换机参数来改变生成树结构，从而进一步加深对STP协议的理解。实验问题讨论：1．生成树协议定义？生成树协议 (STP,Spanning Tree Protocol),又称扩展树协定，是一基于OSI网络模...
