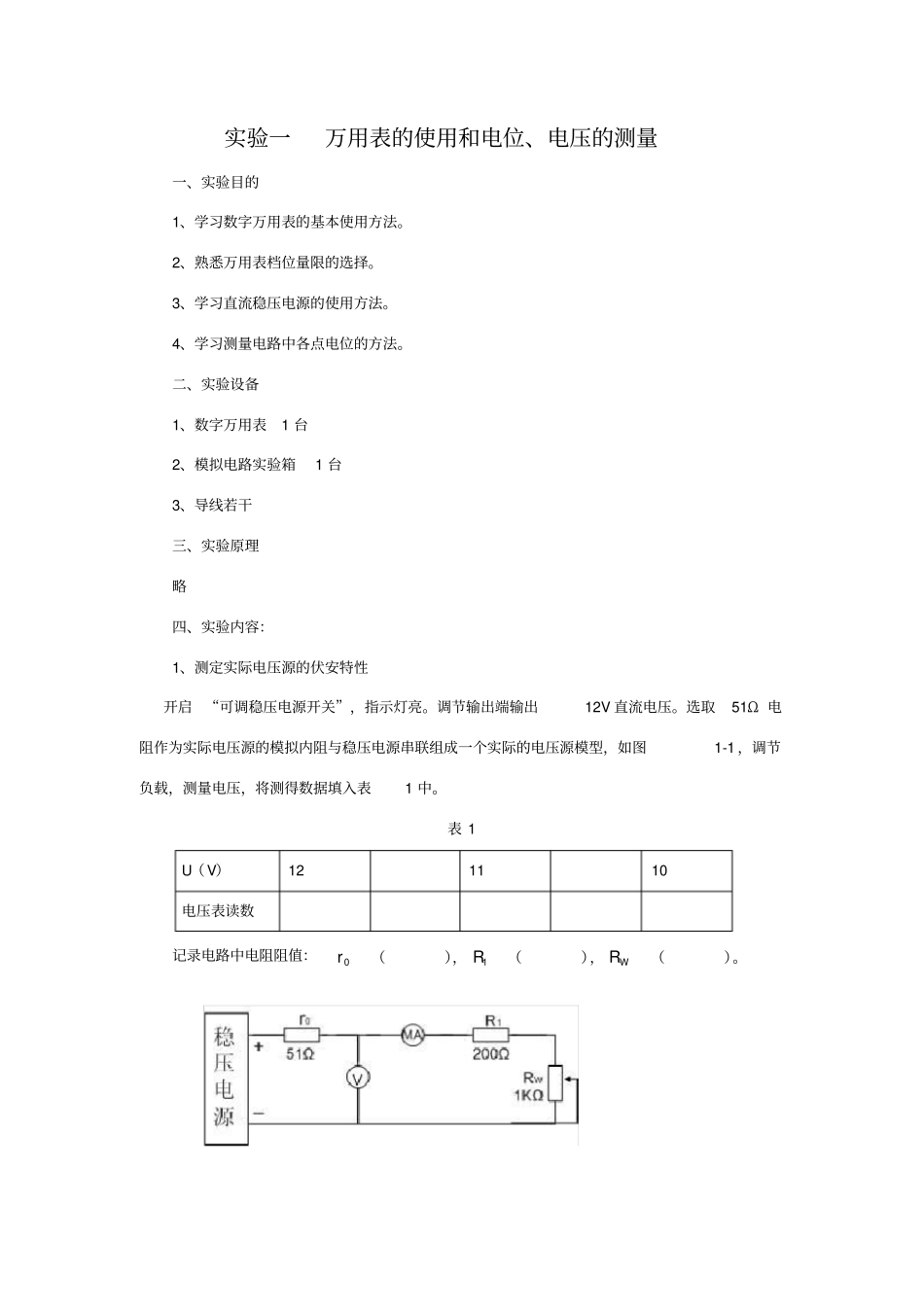

试验一万用表的使用和电位、电压的测量_第1页
1/2

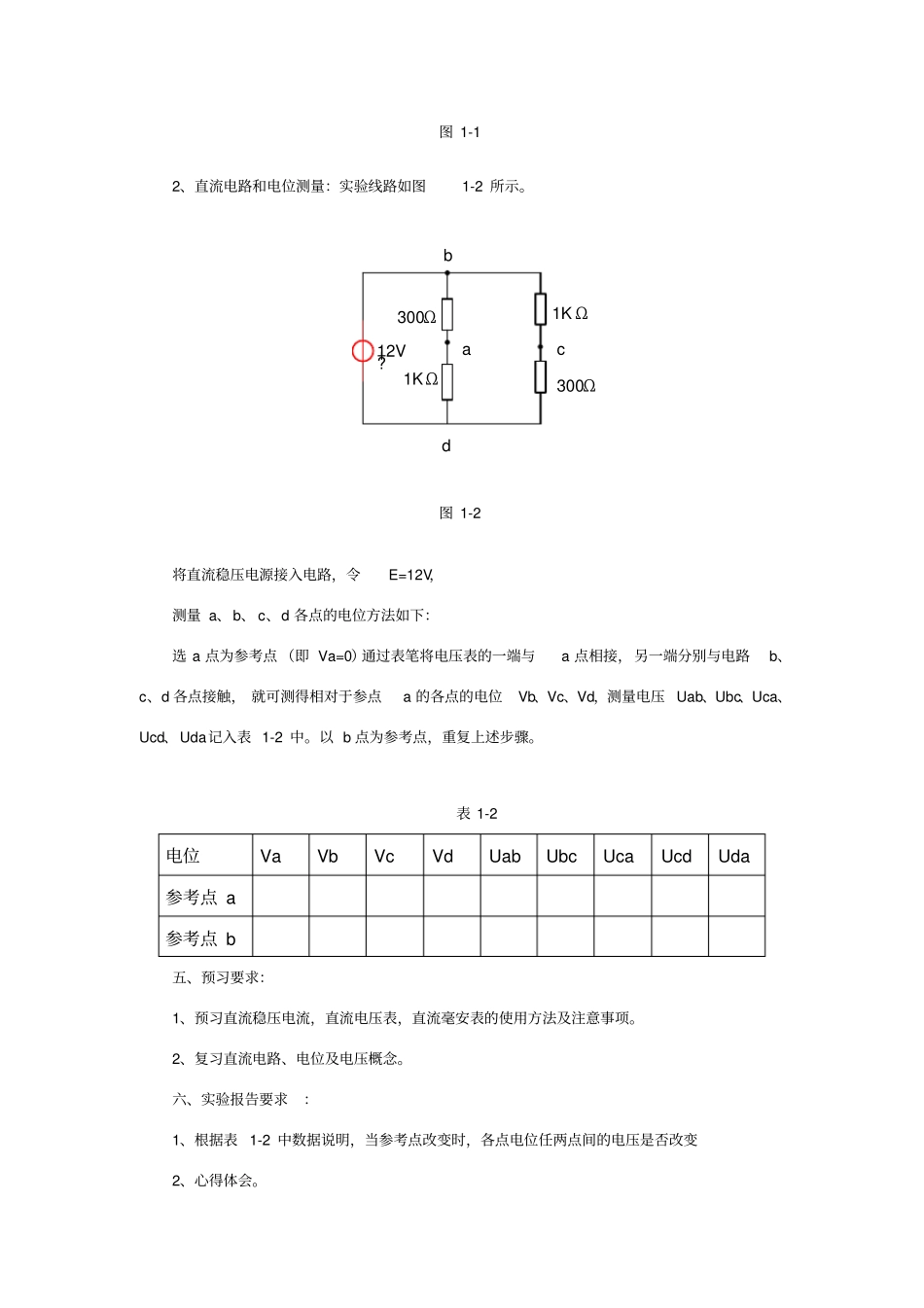

试验一万用表的使用和电位、电压的测量_第2页
2/2
实验一万用表的使用和电位、电压的测量一、实验目的1、学习数字万用表的基本使用方法。2、熟悉万用表档位量限的选择。3、学习直流稳压电源的使用方法。4、学习测量电路中各点电位的方法。二、实验设备1、数字万用表1 台2、模拟电路实验箱1 台3、导线若干三、实验原理略四、实验内容:1、测定实际电压源的伏安特性开启“可调稳压电源开关”,指示灯亮。调节输出端输出12V 直流电压。选取51Ω 电阻作为实际电压源的模拟内阻与稳压电源串联组成一个实际的电压源模型,如图1-1 ,调节负载,测量电压,将测得数据填入表1 中。表 1U(V)12 11 10电压表读数记录电路中电阻阻值:0r(),1R(),WR()。图 1-12、直流电路和电位测量:实验线路如图1-2 所示。+ ?300Ω1KΩ12V1K Ω300Ωabcd图 1-2将直流稳压电源接入电路,令E=12V,测量 a、b、 c、d 各点的电位方法如下:选 a 点为参考点 (即 Va=0)通过表笔将电压表的一端与a 点相接,另一端分别与电路b、c、d 各点接触, 就可测得相对于参点a 的各点的电位Vb、Vc、Vd,测量电压 Uab、Ubc、Uca、Ucd、Uda记入表 1-2 中。以 b 点为参考点,重复上述步骤。表 1-2电位VaVbVcVdUabUbcUcaUcdUda参考点 a参考点 b五、预习要求:1、预习直流稳压电流,直流电压表,直流毫安表的使用方法及注意事项。2、复习直流电路、电位及电压概念。六、实验报告要求:1、根据表 1-2 中数据说明,当参考点改变时,各点电位任两点间的电压是否改变2、心得体会。
