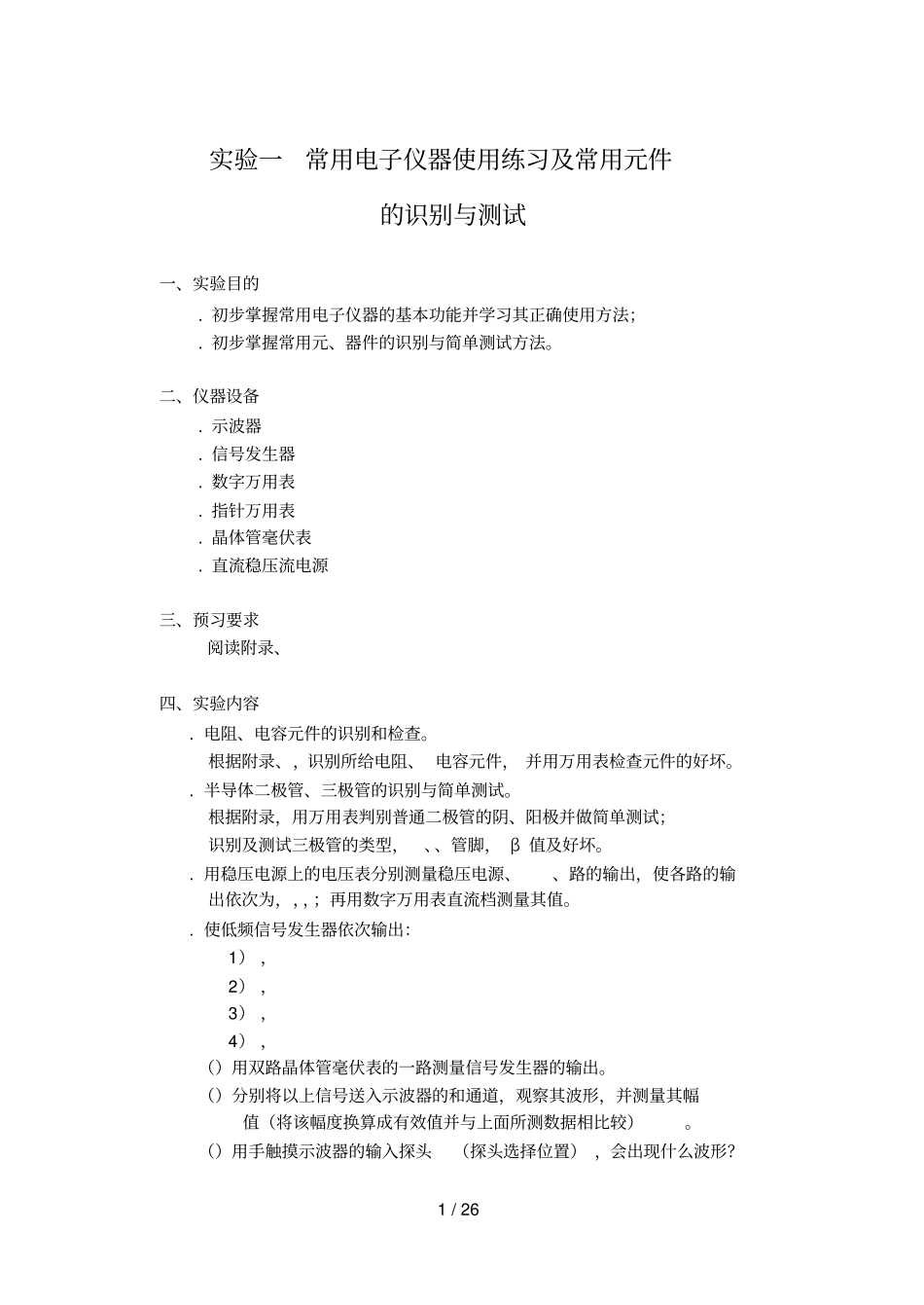

1 / 26 实验一常用电子仪器使用练习及常用元件的识别与测试一、实验目的. 初步掌握常用电子仪器的基本功能并学习其正确使用方法；. 初步掌握常用元、器件的识别与简单测试方法。二、仪器设备. 示波器. 信号发生器. 数字万用表. 指针万用表. 晶体管毫伏表. 直流稳压流电源三、预习要求阅读附录、四、实验内容. 电阻、电容元件的识别和检查。根据附录、，识别所给电阻、 电容元件， 并用万用表检查元件的好坏。. 半导体二极管、三极管的识别与简单测试。根据附录，用万用表判别普通二极管的阴、阳极并做简单测试；识别及测试三极管的类型，、、管脚， β 值及好坏。. 用稳压电源上的电压表分别测量稳压电源、、路的输出，使各路的输出依次为，，，；再用数字万用表直流档测量其值。. 使低频信号发生器依次输出：1） ，2） ，3） ，4） ，（）用双路晶体管毫伏表的一路测量信号发生器的输出。（）分别将以上信号送入示波器的和通道，观察其波形，并测量其幅值（将该幅度换算成有效值并与上面所测数据相比较）。（）用手触摸示波器的输入探头（探头选择位置） ，会出现什么波形？2 / 26 （）选双路毫伏表某一路，将量程拨至以下，并将表笔开路，会出现什么现象？五、实验报告. 对本实验中所使用仪器的主要用途、使用范围及条件、使用注意事项进行总结。. 当示波器和毫伏表开路时为什么会出现所观察到的现象。实验二单级放大电路一、实验目的3 / 26 . 掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。. 测量放大电路点， ，，。. 学习放大电路的动态性能。二、实验仪器. 示波器. 信号发生器. 数字万用表. 晶体管毫伏表三、实验原理我们测量静态工作点是为了了解静态工作点选的是否合理。若测出 < ,则三极管已饱和，若测出≈ ，则说明三极管已截止，对于线性放大电路，这种静态工作点是不合适的，必须对它进行调整，否则放大后的信号会产生严重的非线性失真。静态工作点的位置与电路参数，，或，有关，一般静态工作点的调整是通过改变偏置电阻来实现。具体实验电路如图。该电路的动态指标计算公式如下：beCLVrRRA//Ri四、预习要求. 三极管及单管共射放大电路工作原理；. 放大电路静态和动态测量方法；. 静态工作点对输出波形的影响。五、实验内容. 静态测量与调整按图接线完毕后仔细检查，确定无误后接通电源，调整使，计算并填表。注意： 和的测量和计算方法① 测和一般可用间接测量法，...
