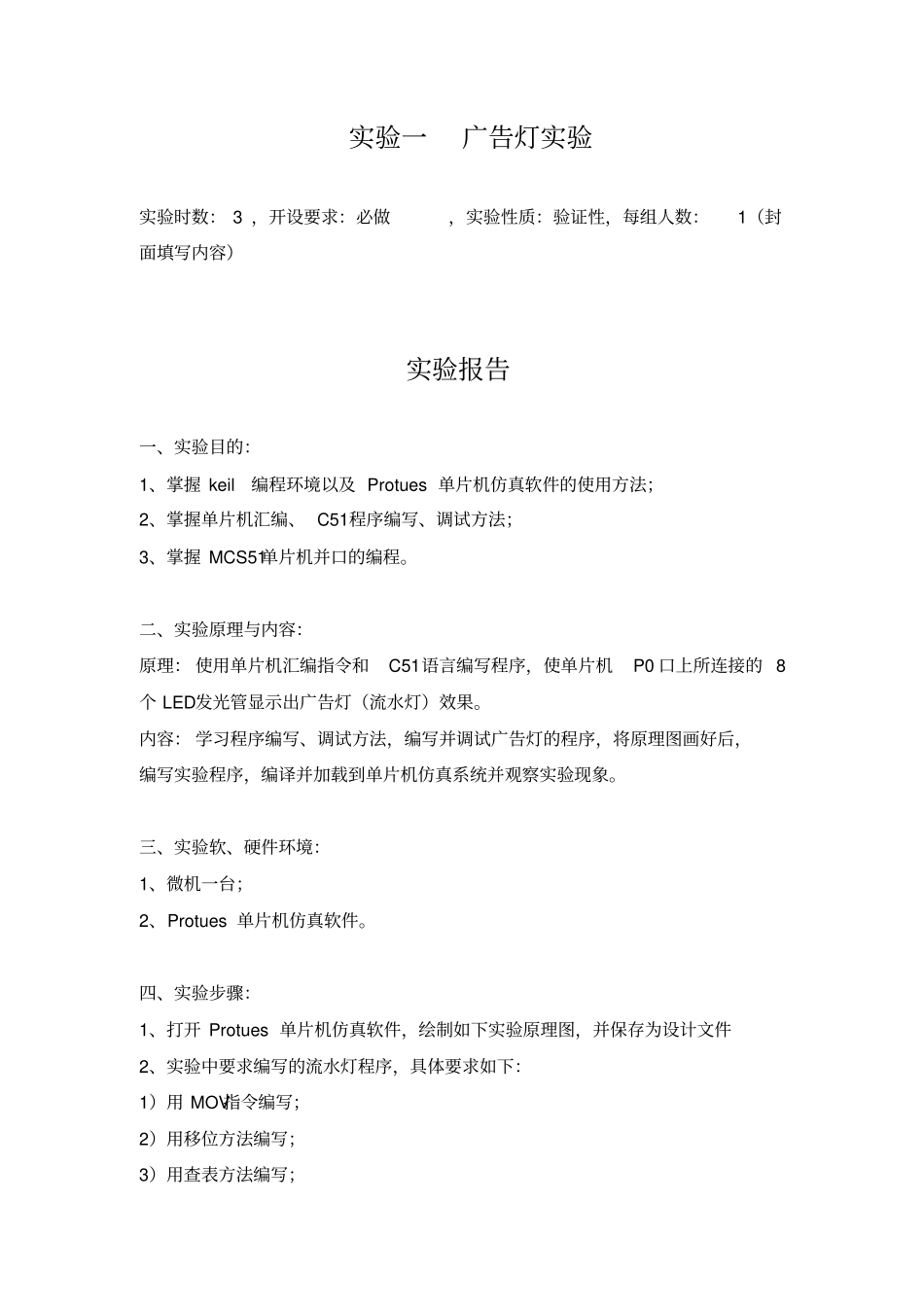

实验一广告灯实验实验时数： 3 ，开设要求：必做，实验性质：验证性，每组人数：1（封面填写内容）实验报告一、实验目的：1、掌握 keil编程环境以及 Protues 单片机仿真软件的使用方法；2、掌握单片机汇编、 C51程序编写、调试方法；3、掌握 MCS51单片机并口的编程。二、实验原理与内容：原理： 使用单片机汇编指令和C51语言编写程序，使单片机P0 口上所连接的 8个 LED发光管显示出广告灯（流水灯）效果。内容： 学习程序编写、调试方法，编写并调试广告灯的程序，将原理图画好后，编写实验程序，编译并加载到单片机仿真系统并观察实验现象。三、实验软、硬件环境：1、微机一台；2、Protues 单片机仿真软件。四、实验步骤：1、打开 Protues 单片机仿真软件，绘制如下实验原理图，并保存为设计文件2、实验中要求编写的流水灯程序，具体要求如下：1）用 MOV指令编写；2）用移位方法编写；3）用查表方法编写；4）实现将 P1口拨码开关设置状态读出，作为流水灯设置模式显示；5）在 4）的基础上加入控制功能， K0为低电平时， LED停止移动， K0高电平时，LED开始移动； K1 为低电平时， LED左移， K1 高电平时， LED右移。实验原始数据记录一、记录各版本的实验元程序二、记录各版本下实现的流水灯效果。实验报告一、实验结果讨论与结论：1、实验讨论2、结论3、实验程序分析二、思考题：1、本实验时钟频率为12.0MHz 频率，试计算， 本实验中查表法实现的流水灯程序中的延时程序的延时值为多少？内循环的延时值为多少？外循环的延时值为多少？
