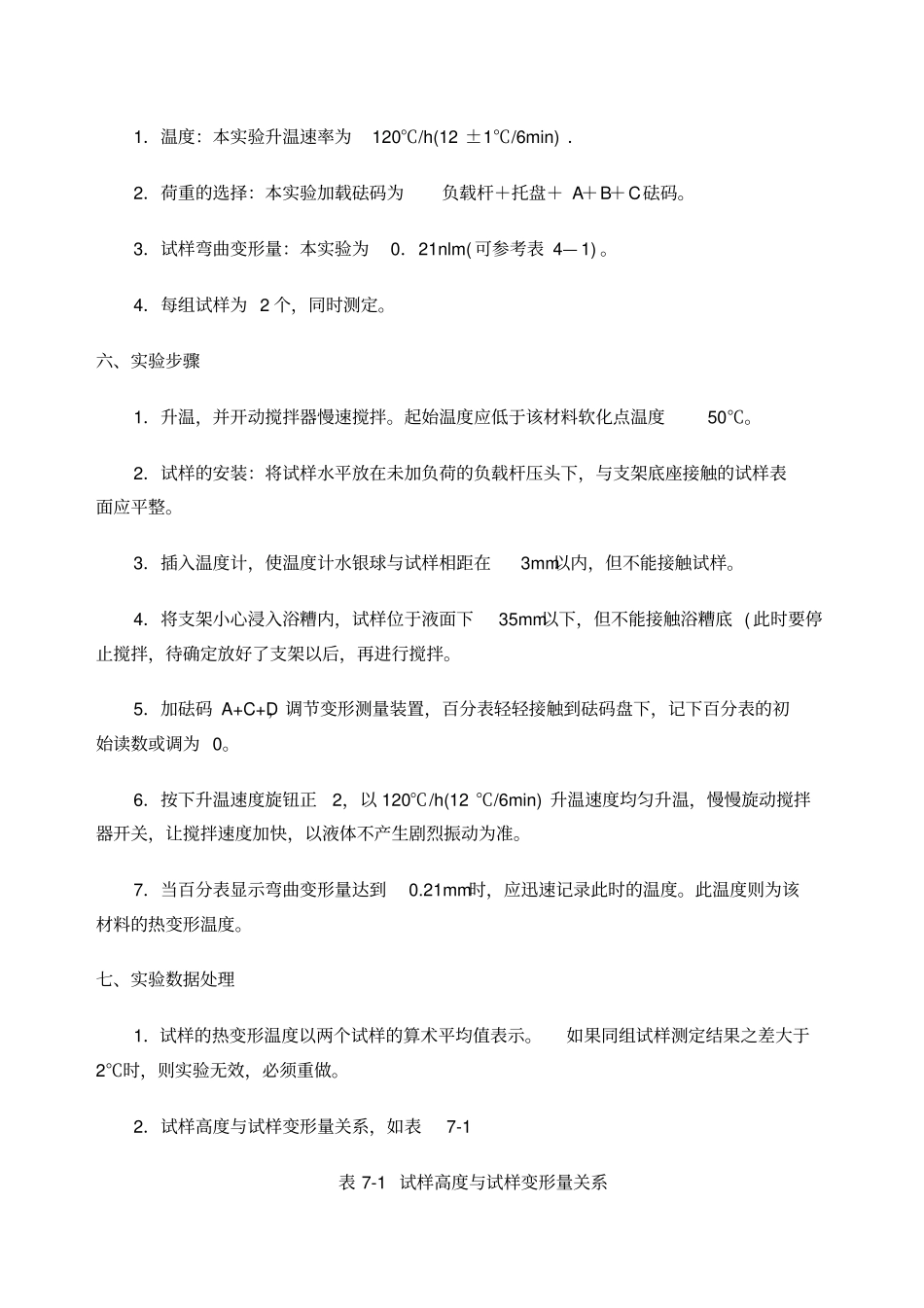

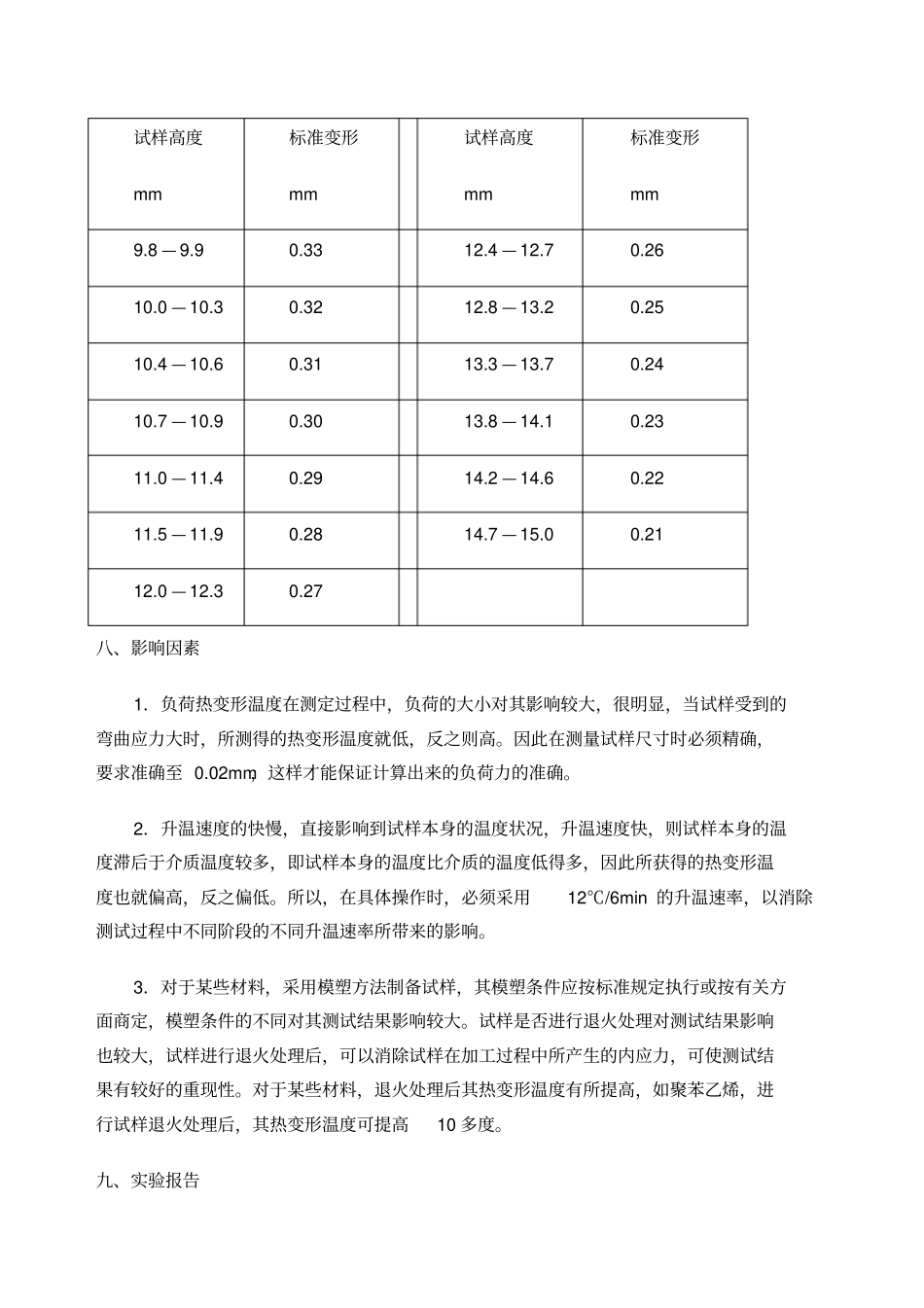

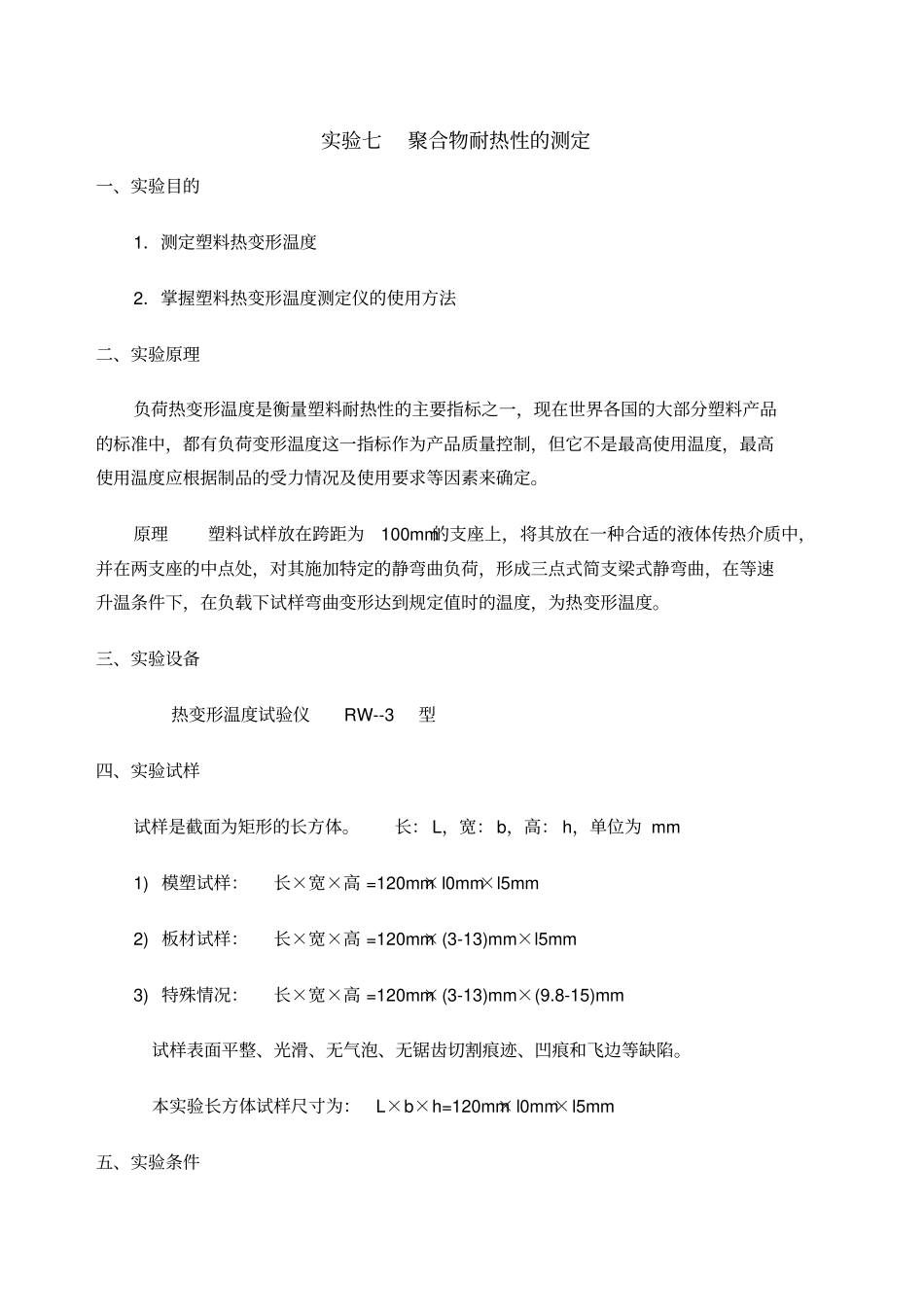

实验七聚合物耐热性的测定一、实验目的1．测定塑料热变形温度2．掌握塑料热变形温度测定仪的使用方法二、实验原理负荷热变形温度是衡量塑料耐热性的主要指标之一，现在世界各国的大部分塑料产品的标准中，都有负荷变形温度这一指标作为产品质量控制，但它不是最高使用温度，最高使用温度应根据制品的受力情况及使用要求等因素来确定。原理塑料试样放在跨距为100mm的支座上，将其放在一种合适的液体传热介质中，并在两支座的中点处，对其施加特定的静弯曲负荷，形成三点式简支梁式静弯曲，在等速升温条件下，在负载下试样弯曲变形达到规定值时的温度，为热变形温度。三、实验设备热变形温度试验仪 RW--3型四、实验试样试样是截面为矩形的长方体。长： L，宽： b，高： h，单位为 mm1) 模塑试样：长×宽×高 =120mm×l0mm×l5mm2) 板材试样：长×宽×高 =120mm×(3-13)mm×l5mm3) 特殊情况：长×宽×高 =120mm×(3-13)mm×(9.8-15)mm试样表面平整、光滑、无气泡、无锯齿切割痕迹、凹痕和飞边等缺陷。本实验长方体试样尺寸为：L×b×h=120mm×l0mm×l5mm五、实验条件1．温度：本实验升温速率为120℃/h(12 ±1℃/6min) ．2．荷重的选择：本实验加载砝码为负载杆＋托盘＋ A＋B＋C砝码。3．试样弯曲变形量：本实验为0．21nlm( 可参考表 4— 1) 。4．每组试样为 2 个，同时测定。六、实验步骤1．升温，并开动搅拌器慢速搅拌。起始温度应低于该材料软化点温度50℃。2．试样的安装：将试样水平放在未加负荷的负载杆压头下，与支架底座接触的试样表面应平整。3．插入温度计，使温度计水银球与试样相距在3mm以内，但不能接触试样。4．将支架小心浸入浴糟内，试样位于液面下35mm以下，但不能接触浴糟底 ( 此时要停止搅拌，待确定放好了支架以后，再进行搅拌。5．加砝码 A+C+D，调节变形测量装置，百分表轻轻接触到砝码盘下，记下百分表的初始读数或调为 0。6．按下升温速度旋钮正2，以 120℃/h(12 ℃/6min) 升温速度均匀升温，慢慢旋动搅拌器开关，让搅拌速度加快，以液体不产生剧烈振动为准。7．当百分表显示弯曲变形量达到0.21mm时，应迅速记录此时的温度。此温度则为该材料的热变形温度。七、实验数据处理1．试样的热变形温度以两个试样的算术平均值表示。如果同组试样测定结果之差大于2℃时，则实验无效，必须重做。2．试样高度与试样变形量关系，如表7-1表 7-1 试样高度与试样变形量关系试样高度mm标准变形mm试样高度mm标准...
