试验七路由器的基本配置讲解

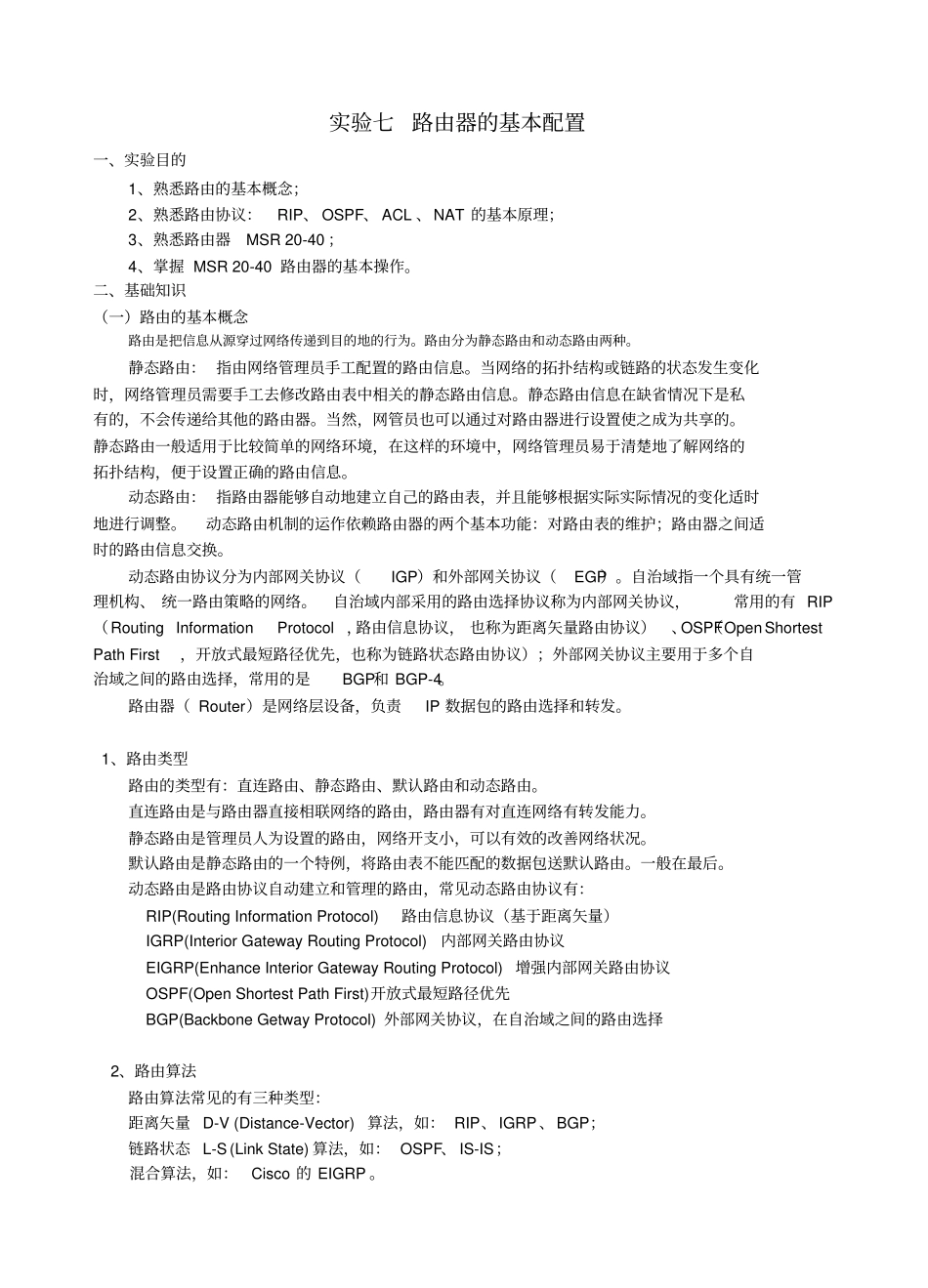

实验七路由器的基本配置一、实验目的1、熟悉路由的基本概念；2、熟悉路由协议：RIP、 OSPF、 ACL 、NAT 的基本原理；3、熟悉路由器MSR 20-40 ；4、掌握 MSR 20-40 路由器的基本操作。二、基础知识（一）路由的基本概念路由是把信息从源穿过网络传递到目的地的行为。路由分为静态路由和动态路由两种。静态路由： 指由网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。当然，网管员也可以通过对路由器进行设置使之成为共享的。静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。动态路由： 指路由器能够自动地建立自己的路由表，并且能够根据实际实际情况的变化适时地进行调整。动态路由机制的运作依赖路由器的两个基本功能：对路由表的维护；路由器之间适时的路由信息交换。动态路由协议分为内部网关协议（IGP）和外部网关协议（EGP）。自治域指一个具有统一管理机构、 统一路由策略的网络。自治域内部采用的路由选择协议称为内部网关协议，常用的有 RIP（Routing Information Protocol ，路由信息协议， 也称为距离矢量路由协议）、OSPF（Open Shortest Path First，开放式最短路径优先，也称为链路状态路由协议）；外部网关协议主要用于多个自治域之间的路由选择，常用的是BGP和 BGP-4。路由器（ Router）是网络层设备，负责IP 数据包的路由选择和转发。1、路由类型路由的类型有：直连路由、静态路由、默认路由和动态路由。直连路由是与路由器直接相联网络的路由，路由器有对直连网络有转发能力。静态路由是管理员人为设置的路由，网络开支小，可以有效的改善网络状况。默认路由是静态路由的一个特例，将路由表不能匹配的数据包送默认路由。一般在最后。动态路由是路由协议自动建立和管理的路由，常见动态路由协议有：RIP(Routing Information Protocol) 路由信息协议（基于距离矢量）IGRP(Interior Gateway Routing Protocol)内部网关路由协议EIGRP(Enhance Interior Gateway Routing Protocol) 增强内部网关路由协议OSPF(Open Shortest Path First)开放式最短路径优先BGP(Backbone Getway Protocol) 外部网关协议，在自治域之间的路由选择2、路由算法路由算法常见的有三种类型：距离...
