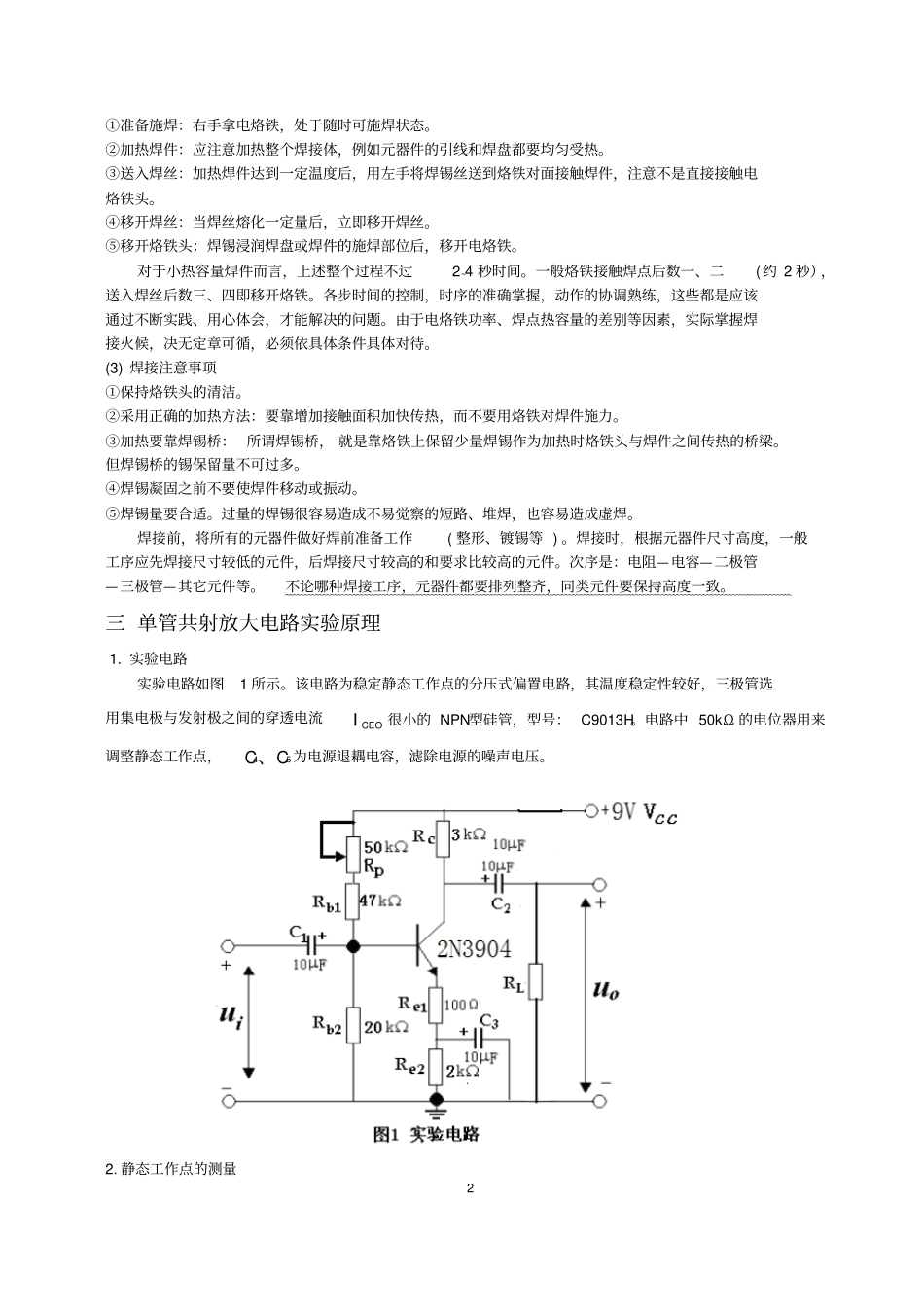

试验二焊接的技术训练自制单管共射放大电路_第2页
2/6

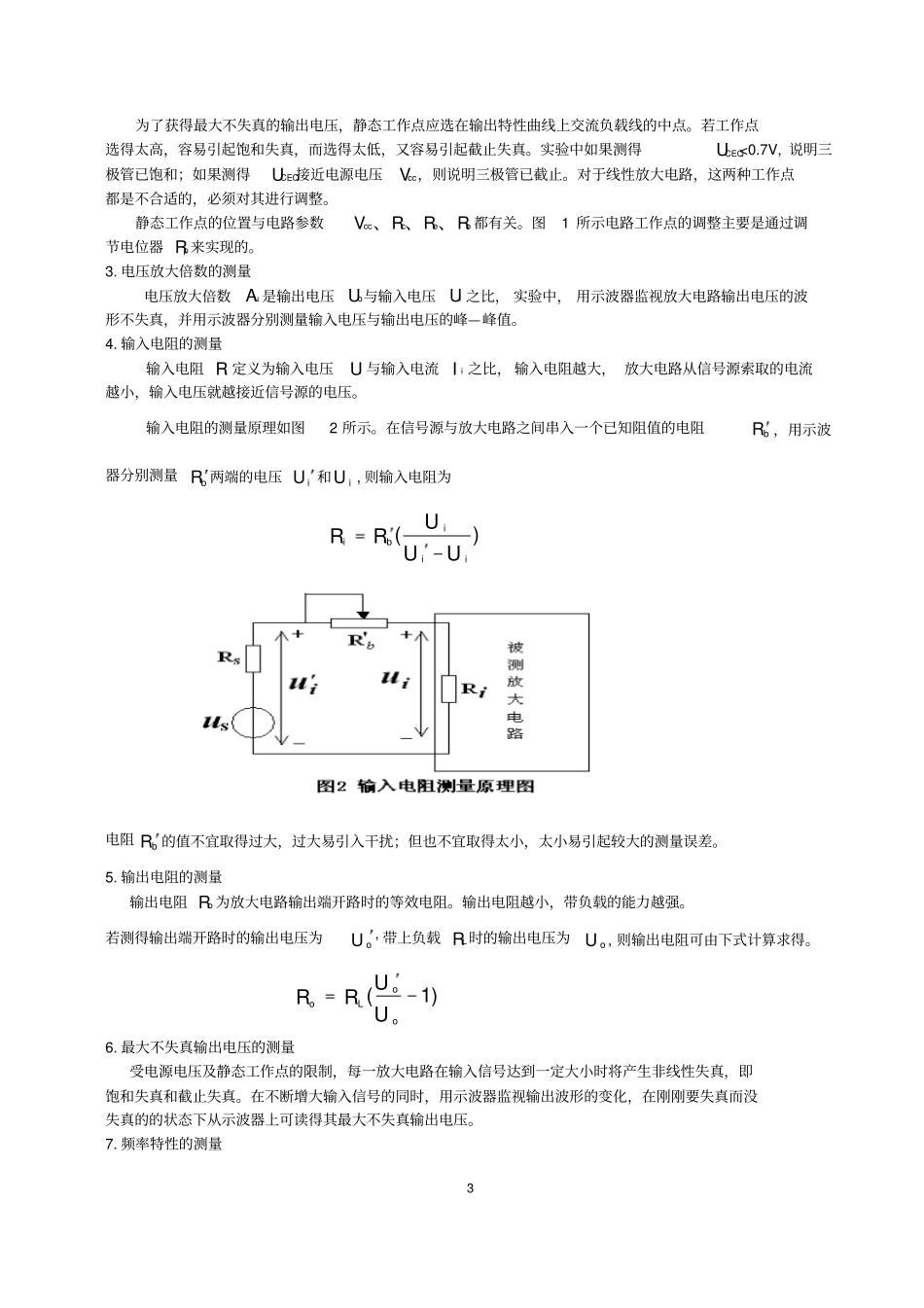

试验二焊接的技术训练自制单管共射放大电路_第3页
3/6
1 实验二 焊接技术训练(自制单管共射放大电路)一 实验目的1. 初步掌握焊接技术。2. 掌握单级共射放大电路静态工作点的测量和调整。3. 掌握单级共射放大电路动态指标如电压放大倍数、输入电阻、输出电阻及通频带的测量。二 焊接工艺和方法焊接是电子设计制作中很重要的环节,关系到作品的成功与否以及性能指标的优劣。1. 焊接工具(1) 电烙铁电烙铁是焊接的主要工具,作用是把电能转换成热能对焊接部位进行加热,同时熔化焊料,使熔化的焊料润湿被焊金属形成合金。电烙铁使用时应注意的事项:①新电烙铁使用前,首先给电烙铁上一层松香,然后给电烙铁上一层薄锡。②电烙铁在使用过程中应经常维护,保证烙铁头挂上一层薄锡,当烙铁头上有杂物时,用湿润的耐高温海绵或棉布擦拭。③在使用电烙铁时,不要向外甩锡,以免伤到皮肤和眼睛。④电烙铁使用后一定要稳妥放于电烙铁架上,并注意导线等物不要碰到电烙铁头。(2 )其它工具吸锡器—用于拆焊。剥线钳—用于剥离导线上的护套层。2. 焊接材料(1) 焊料—焊料是一种易熔的金属及其合金,它能使元件引线与电路板连接在一起,形成电气互连。焊料的选择对焊接质量有很大的影响。锡(Sn)是一种质地柔软、具有很大延展性的银白色金属,熔点为2320C,在常温下化学性能稳定,不易氧化,不失金属光泽,抗大气腐蚀能力强,所以常被用作焊料。(2) 助焊剂—焊接的原理是使焊件和被接合金属之间的距离达到金属原子相互作用的距离时两者间就开始产生润湿和扩散现象。但金属表面的氧化物和污垢是影响润湿最有害的物质,所以焊接时必须采取防止金属表面氧化的措施,助焊剂的作用就是用来清除金属表面的氧化物和污垢。另外助焊剂在焊接加热时包围金属的表面,使之和空气隔绝,防止金属在加热时氧化,助焊剂还可降低焊锡表面张力,有利于焊锡的湿润。常用的助焊剂为树脂系列的助焊剂—松香。松香的熔化温度为520C~830C,加热到 1250C时变为液态。但松香经过反复加热后就会失效,发黑的松香实际已经不起什么作用,应及时更换。有的焊锡制成丝管状,管内夹带固体松香。3. 焊接工艺和方法(1) 焊接要求①焊点的机械强度要足够。②焊接要可靠,以保证导电性能。为使焊点有良好的导电性能,必须防止虚焊。虚焊是指焊料与被焊物表面没有形成合金结构,只是简单地依附在被焊金属表面上。这种焊点在短期内也能通过电流,用仪表测量也很难发现问题。但随着时间的推移,没有形成合金的表面将会被氧化,此时便会出现...
