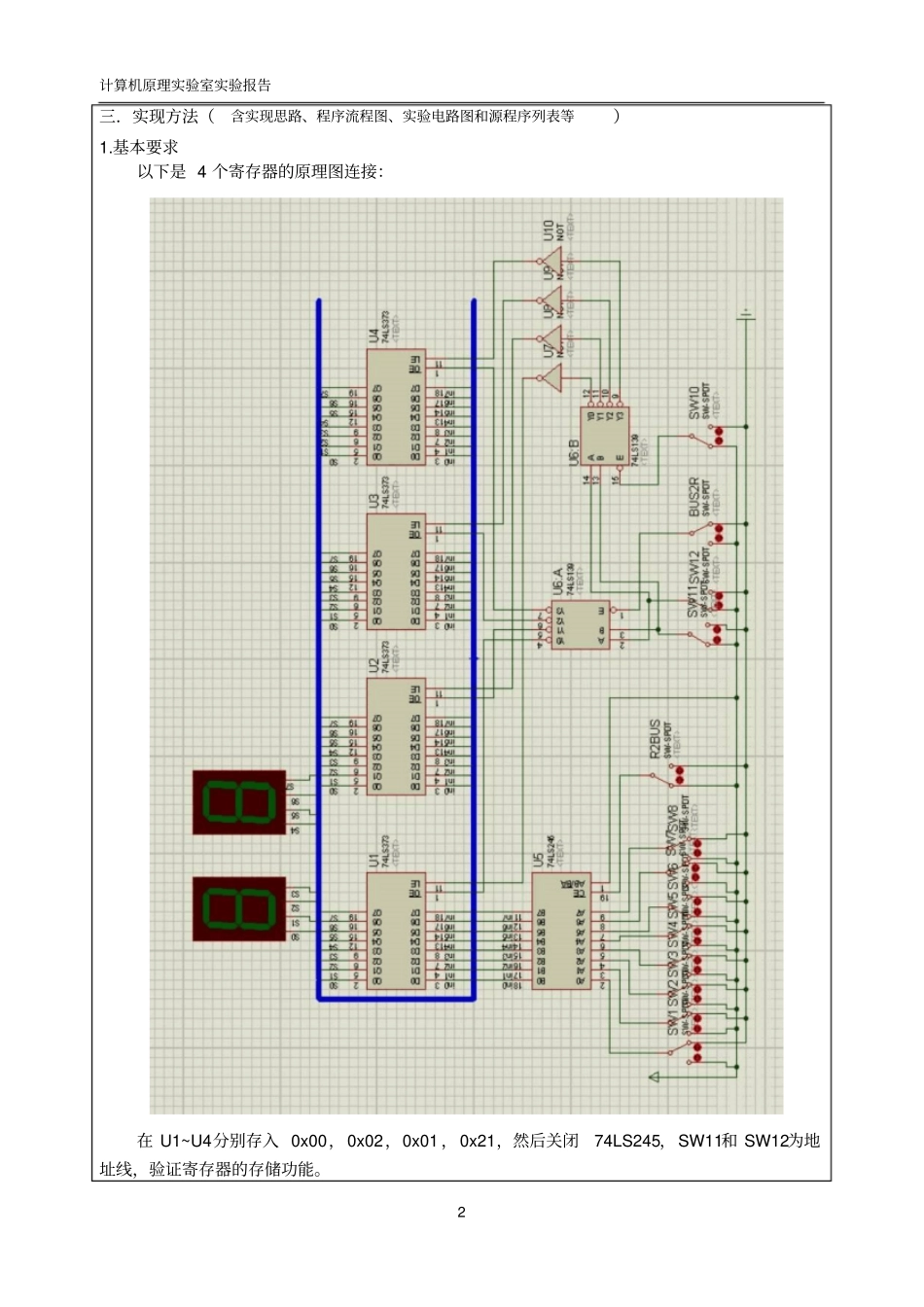

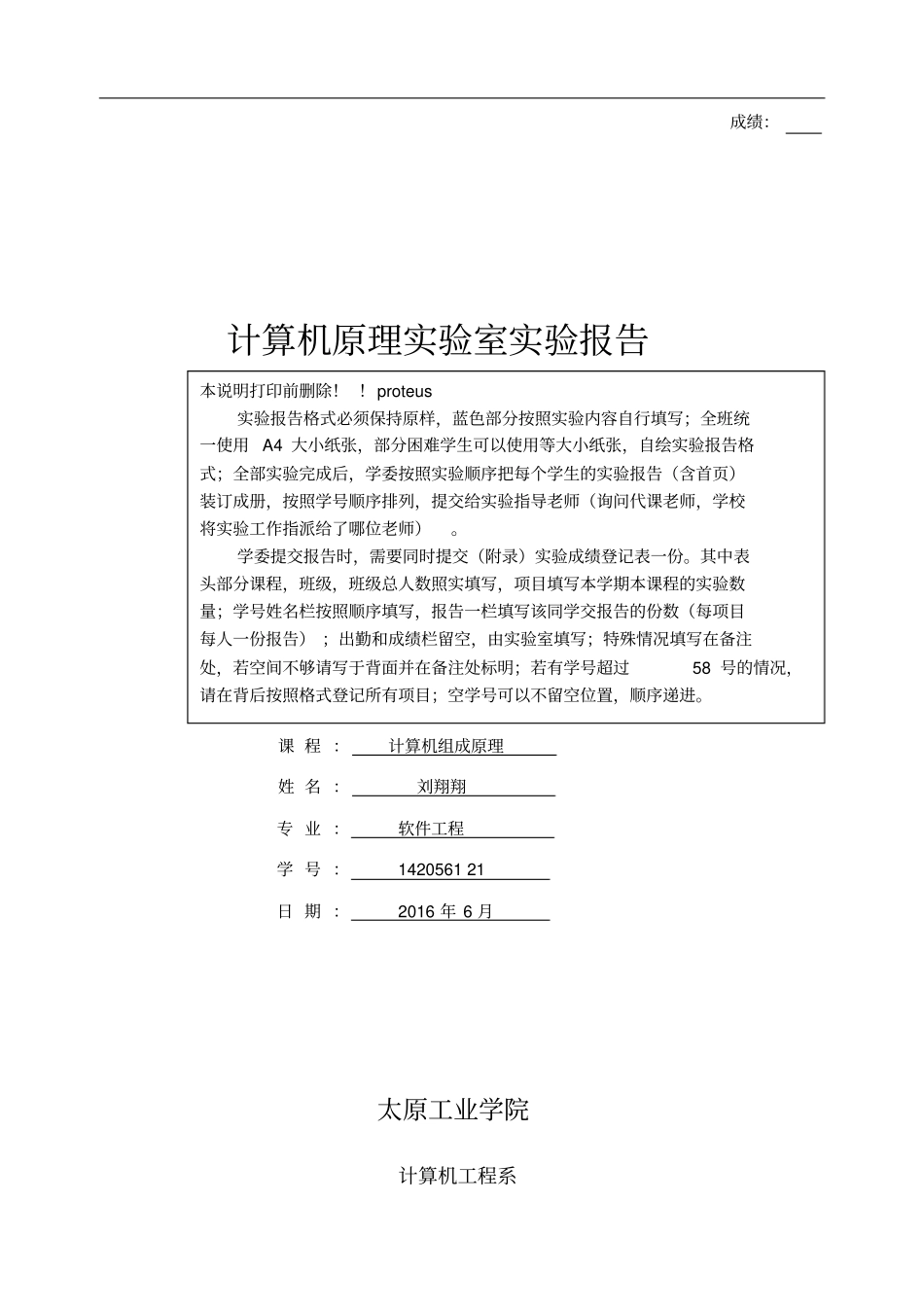

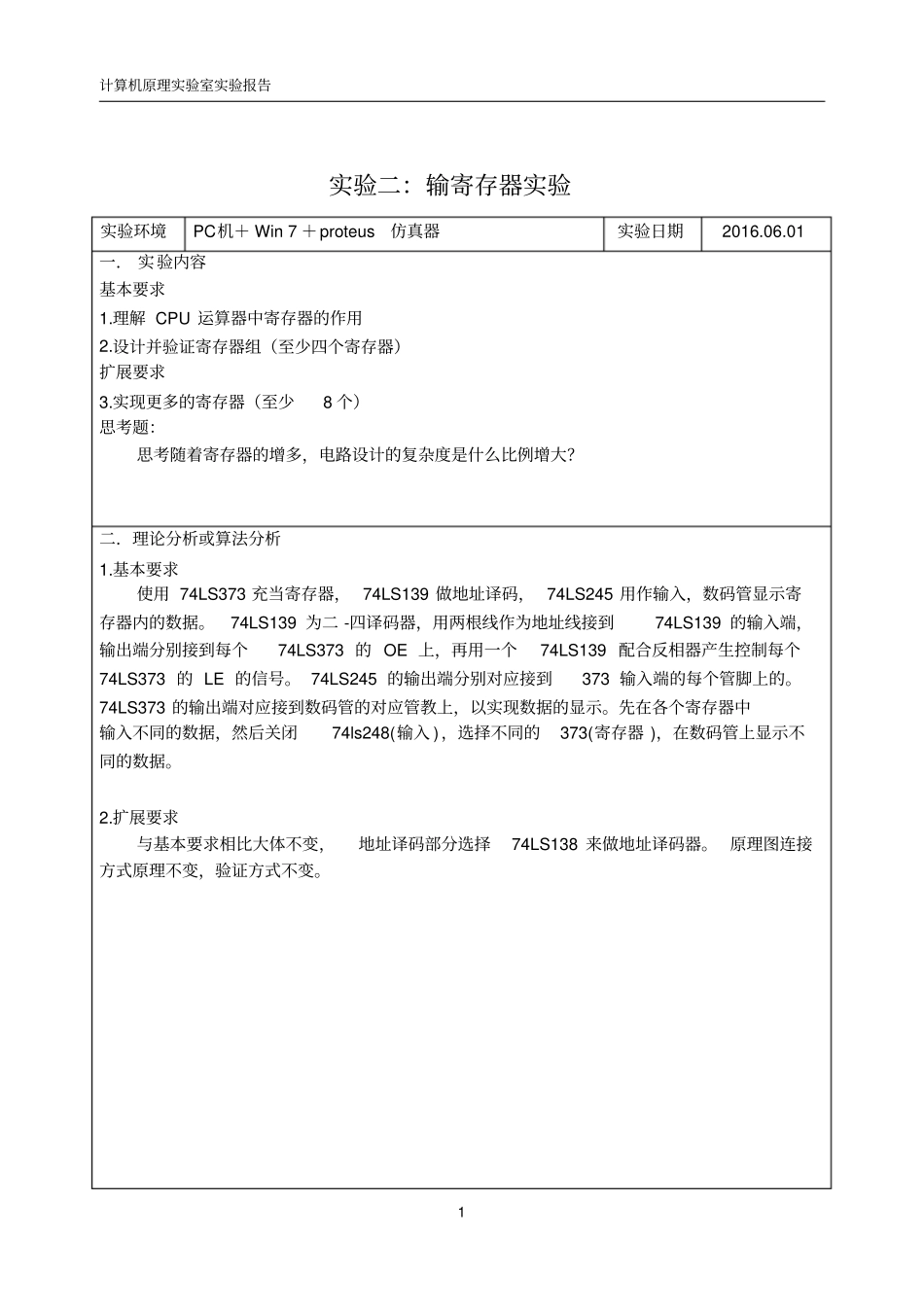

成绩：计算机原理实验室实验报告课 程 ：计算机组成原理姓 名 ：刘翔翔专 业 ：软件工程学 号 ：1420561 21 日 期 ：2016 年 6 月太原工业学院计算机工程系本说明打印前删除！ ！proteus 实验报告格式必须保持原样，蓝色部分按照实验内容自行填写；全班统一使用 A4 大小纸张，部分困难学生可以使用等大小纸张，自绘实验报告格式；全部实验完成后，学委按照实验顺序把每个学生的实验报告（含首页）装订成册，按照学号顺序排列，提交给实验指导老师（询问代课老师，学校将实验工作指派给了哪位老师）。学委提交报告时，需要同时提交（附录）实验成绩登记表一份。其中表头部分课程，班级，班级总人数照实填写，项目填写本学期本课程的实验数量；学号姓名栏按照顺序填写，报告一栏填写该同学交报告的份数（每项目每人一份报告） ；出勤和成绩栏留空，由实验室填写；特殊情况填写在备注处，若空间不够请写于背面并在备注处标明；若有学号超过58 号的情况，请在背后按照格式登记所有项目；空学号可以不留空位置，顺序递进。计算机原理实验室实验报告1 实验二：输寄存器实验实验环境PC机＋ Win 7 ＋proteus仿真器实验日期2016.06.01 一． 实验内容基本要求1.理解 CPU 运算器中寄存器的作用2.设计并验证寄存器组（至少四个寄存器）扩展要求3.实现更多的寄存器（至少8 个）思考题：思考随着寄存器的增多，电路设计的复杂度是什么比例增大？二．理论分析或算法分析1.基本要求使用 74LS373 充当寄存器， 74LS139 做地址译码， 74LS245 用作输入，数码管显示寄存器内的数据。74LS139 为二 -四译码器，用两根线作为地址线接到74LS139 的输入端，输出端分别接到每个74LS373 的 OE 上，再用一个74LS139 配合反相器产生控制每个74LS373 的 LE 的信号。 74LS245 的输出端分别对应接到373 输入端的每个管脚上的。74LS373 的输出端对应接到数码管的对应管教上，以实现数据的显示。先在各个寄存器中输入不同的数据，然后关闭74ls248(输入 )，选择不同的373(寄存器 )，在数码管上显示不同的数据。2.扩展要求与基本要求相比大体不变，地址译码部分选择74LS138 来做地址译码器。 原理图连接方式原理不变，验证方式不变。计算机原理实验室实验报告2 三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）1.基本要求以下是 4 个寄存器的原理图连接：在 U1~U4分别存入 0x00，0x02，0x01 ，0x21，然...
