试验六数据选择器试验

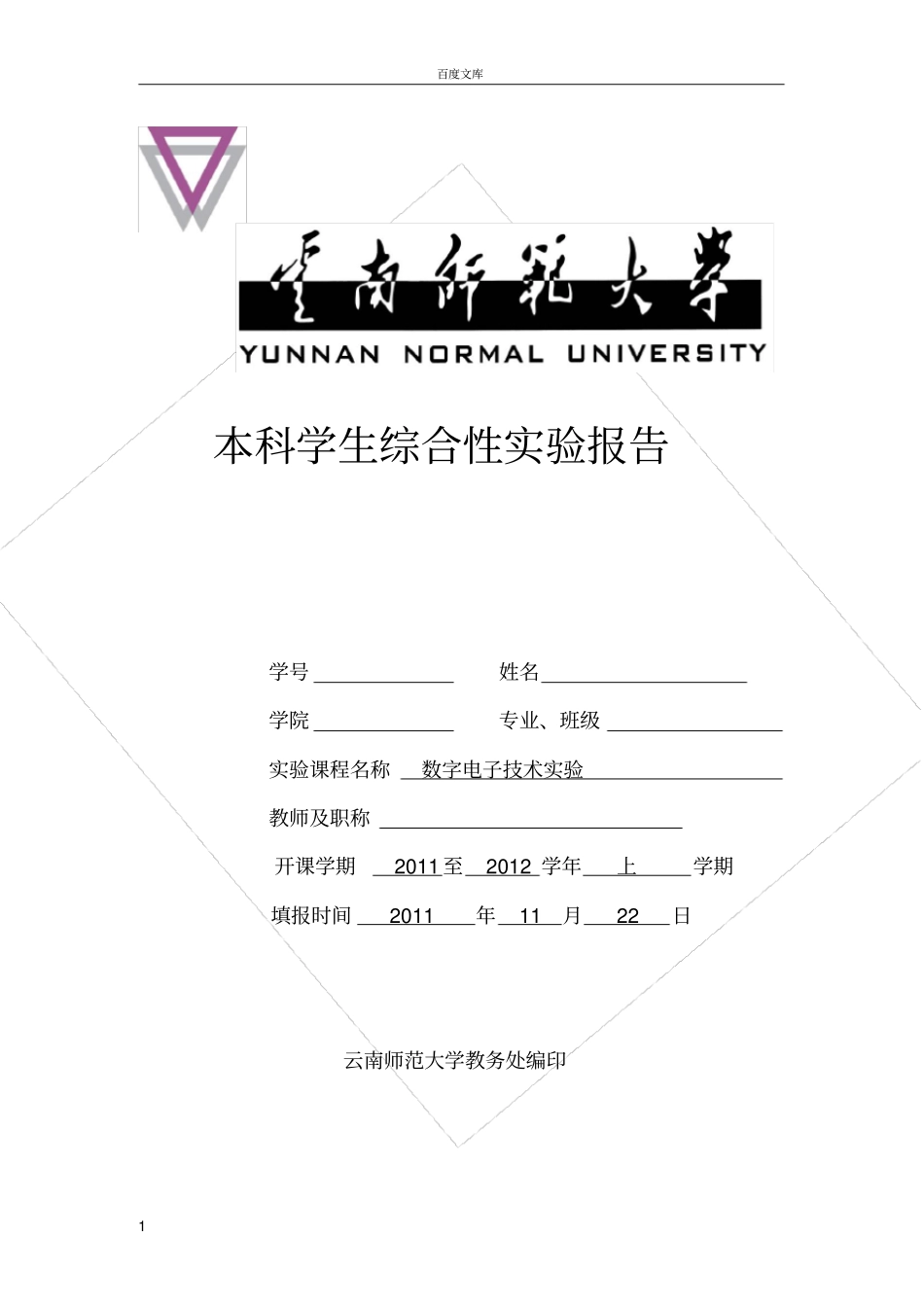

试验六数据选择器试验_第1页
1/7

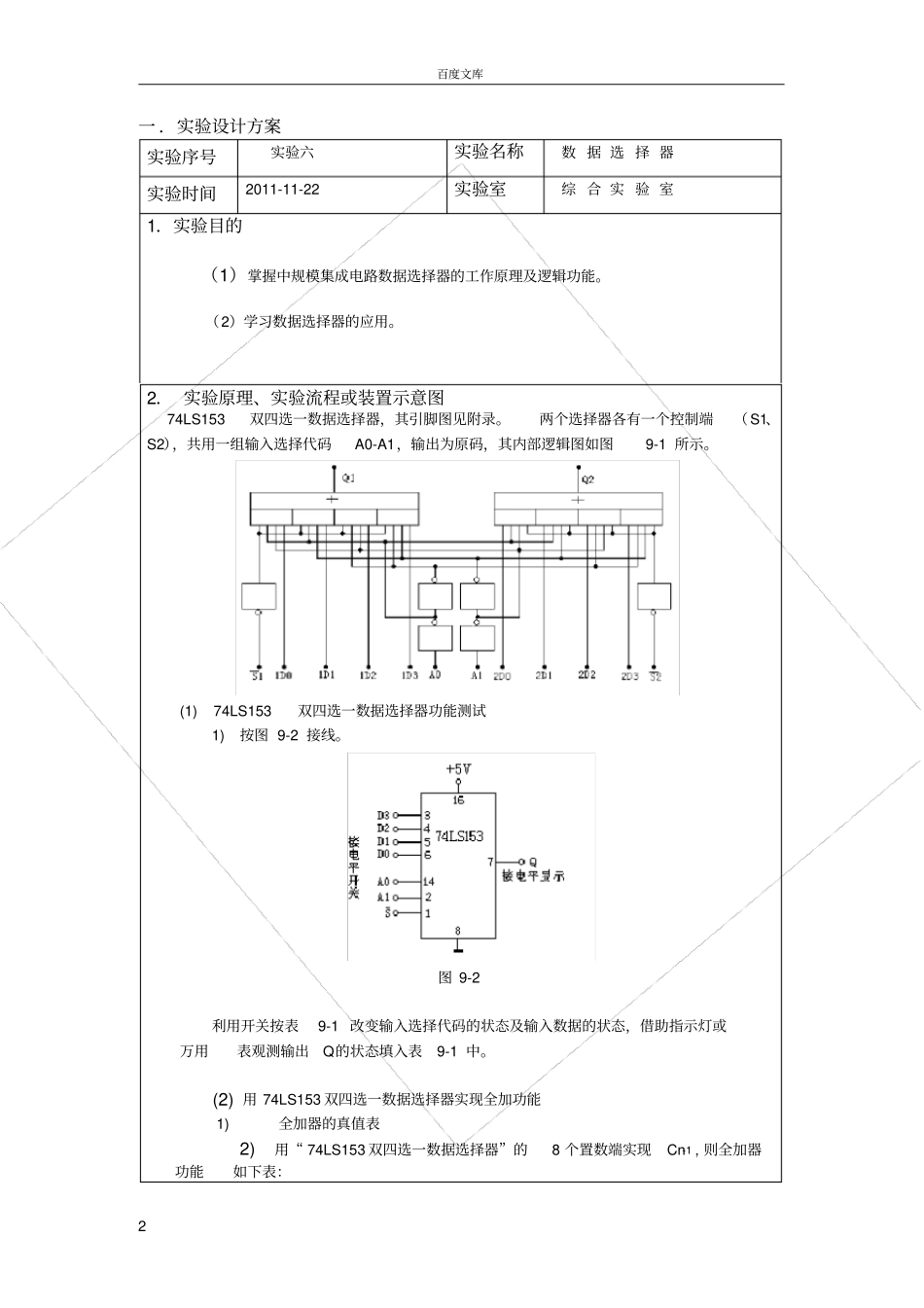

试验六数据选择器试验_第2页
2/7

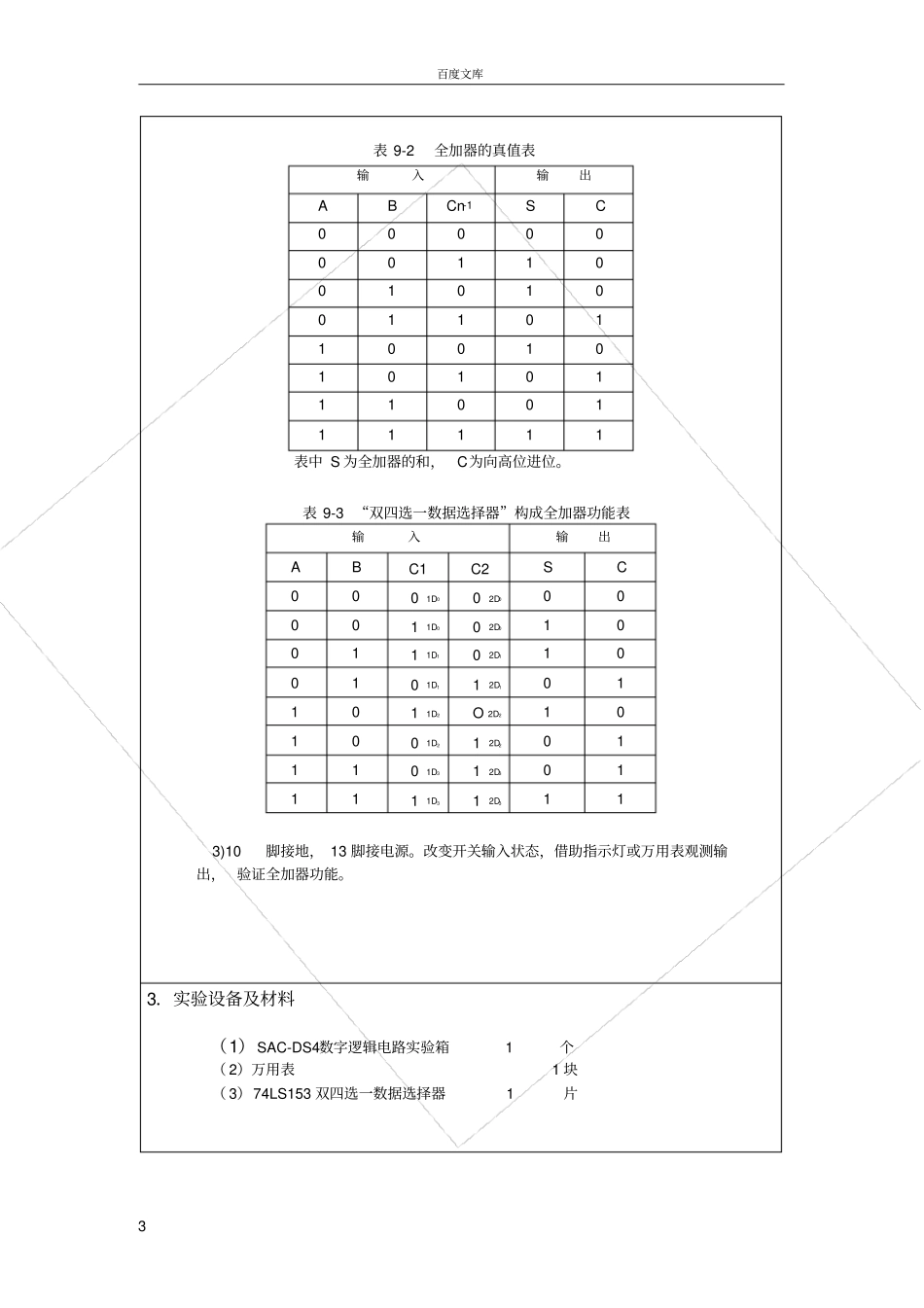

试验六数据选择器试验_第3页
3/7
百度文库1 本科学生综合性实验报告学号姓名学院专业、班级实验课程名称数字电子技术实验教师及职称开课学期2011 至2012 学年上学期填报时间2011 年11 月22 日云南师范大学教务处编印百度文库2 一 .实验设计方案实验序号实验六实验名称数 据 选 择 器实验时间2011-11-22 实验室综 合 实 验 室1.实验目的(1)掌握中规模集成电路数据选择器的工作原理及逻辑功能。(2)学习数据选择器的应用。2. 实验原理、实验流程或装置示意图 74LS153双四选一数据选择器,其引脚图见附录。两个选择器各有一个控制端(S1、S2),共用一组输入选择代码A0-A1,输出为原码,其内部逻辑图如图9-1 所示。(1) 74LS153双四选一数据选择器功能测试1)按图 9-2 接线。图 9-2 利用开关按表9-1 改变输入选择代码的状态及输入数据的状态,借助指示灯或万用表观测输出Q的状态填入表9-1 中。(2) 用 74LS153 双四选一数据选择器实现全加功能 1) 全加器的真值表2) 用“ 74LS153 双四选一数据选择器”的8 个置数端实现Cn-1 , 则全加器功能如下表:百度文库3 表 9-2 全加器的真值表输入输出A B Cn-1S C 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 表中 S 为全加器的和,C为向高位进位。表 9-3 “双四选一数据选择器”构成全加器功能表输入输出A B C1C2S C 0 0 0 1D00 2D00 0 0 0 1 1D00 2D01 0 0 1 1 1D10 2D11 0 0 1 0 1D11 2D10 1 1 0 1 1D2O 2D2 1 0 1 0 0 1D21 2D20 1 1 1 0 1D31 2D30 1 1 1 1 1D31 2D31 1 3)10脚接地, 13 脚接电源。改变开关输入状态,借助指示灯或万用表观测输出, 验证全加器功能。3.实验设备及材料(1)SAC-DS4数字逻辑电路实验箱 1个( 2)万用表1 块( 3)74LS153 双四选一数据选择器 1片百度文库4 4.实验方法步骤及注意事项1、74LS153 双四选一数据选择器功能测试1) 按图 9-2 接线(该图为其仿真图) 。U174LS153D2Y92C0102C1112C2122C313A14B2~1G11Y71C061C151C241C33~2G15GND8VCC16Q2.5 V D3Key = SpaceD2Key = SpaceD1Key = SpaceD0Key = SpaceA0Key = SpaceA1Key = SpaceSKey = SpaceVCC5VVCC102345678图 9-2 2)利用开关按表9-1 改变输入选择代码的状态及输入数据的状态,借助指示灯或万用表观测输出Q的状态填入...
