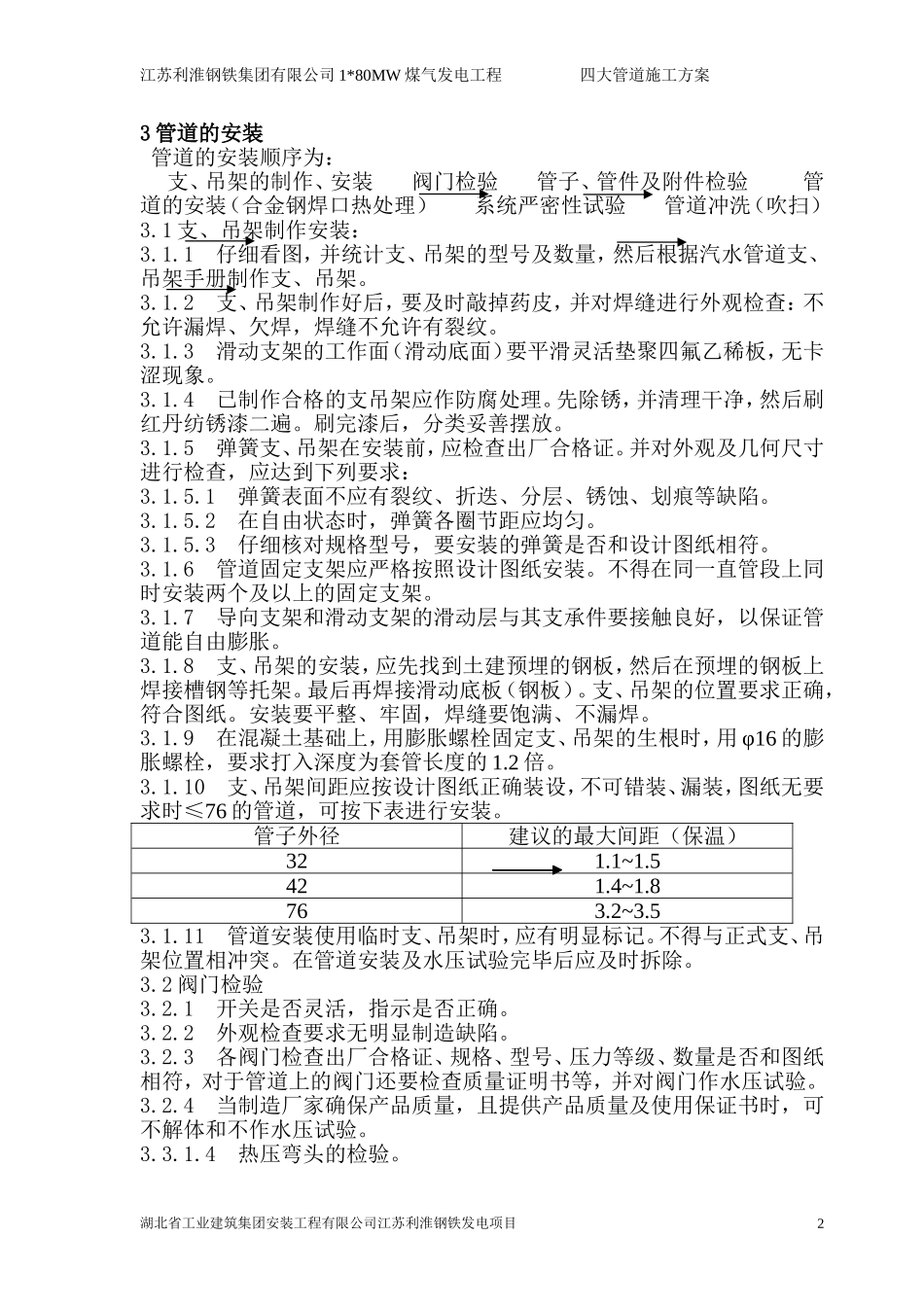

四大管道施工方案_第2页
2/5

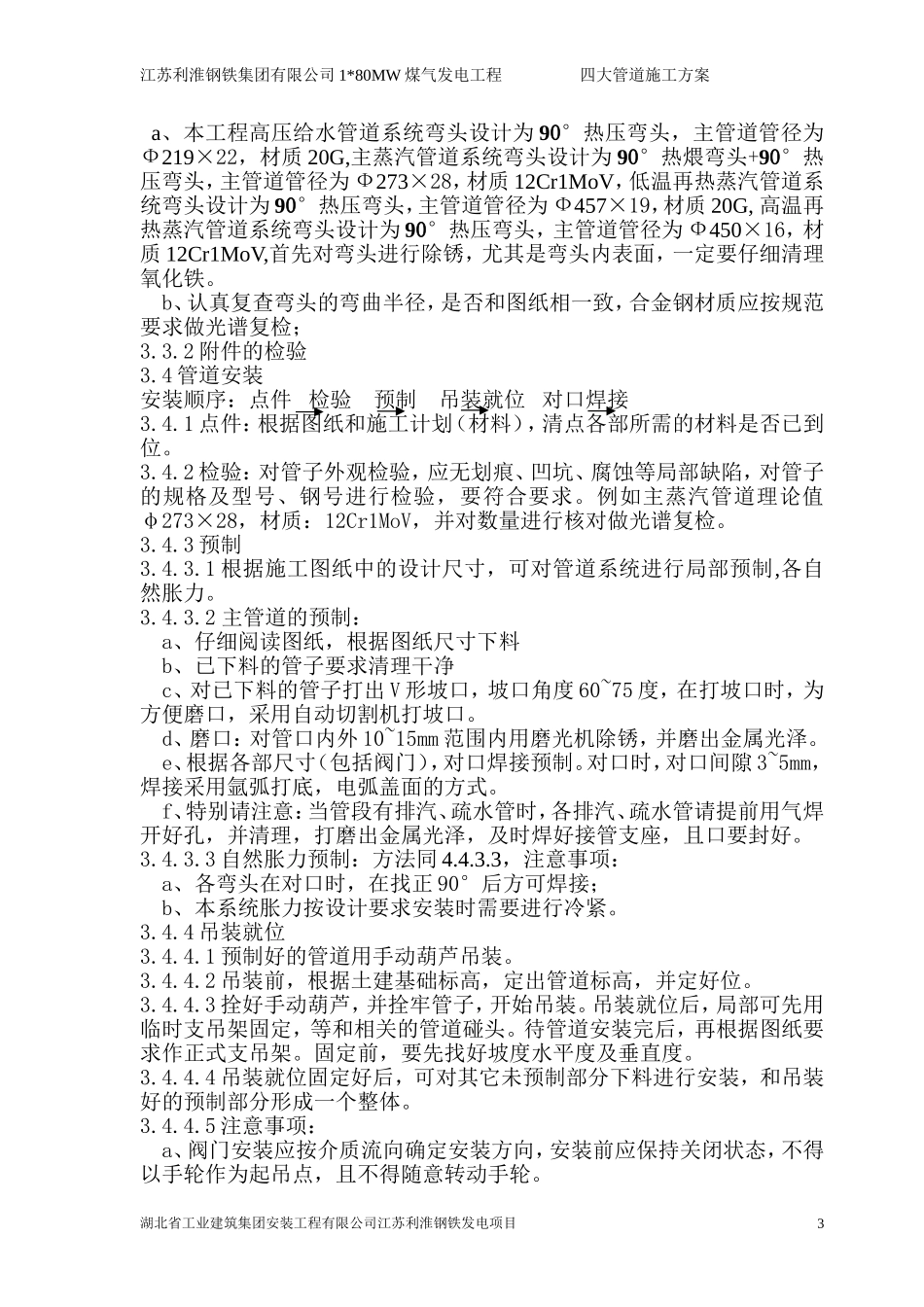

四大管道施工方案_第3页
3/5
江苏利淮钢铁集团有限公司1*80MW煤气发电工程四大管道施工方案目录1、编制依据………………………………………………………32、工作内容与范围………………………………………………33、管道的安装……………………………………………………34、系统吹扫范围…………………………………………………95、施工安全措施…………………………………………………91编制依据1.1《电力建设施工及验收技术规范》(管道篇)DL5190.5—20121.2设计图纸,施工说明。2工作内容与范围2.1本方案适用于江苏利淮钢铁集团1*80MW煤气高效利用发电工程四大(高压给水、主蒸汽、低温再热蒸汽、高温再热蒸汽管道)的安装。2.2工作内容包括管子、管件及附件的检验;支、吊架的制作安装;管道安装;阀门及其它附件安装;系统水压试验及系统吹扫。湖北省工业建筑集团安装工程有限公司江苏利淮钢铁发电项目1江苏利淮钢铁集团有限公司1*80MW煤气发电工程四大管道施工方案3管道的安装管道的安装顺序为:支、吊架的制作、安装阀门检验管子、管件及附件检验管道的安装(合金钢焊口热处理)系统严密性试验管道冲洗(吹扫)3.1支、吊架制作安装:3.1.1仔细看图,并统计支、吊架的型号及数量,然后根据汽水管道支、吊架手册制作支、吊架。3.1.2支、吊架制作好后,要及时敲掉药皮,并对焊缝进行外观检查:不允许漏焊、欠焊,焊缝不允许有裂纹。3.1.3滑动支架的工作面(滑动底面)要平滑灵活垫聚四氟乙稀板,无卡涩现象。3.1.4已制作合格的支吊架应作防腐处理。先除锈,并清理干净,然后刷红丹纺锈漆二遍。刷完漆后,分类妥善摆放。3.1.5弹簧支、吊架在安装前,应检查出厂合格证。并对外观及几何尺寸进行检查,应达到下列要求:3.1.5.1弹簧表面不应有裂纹、折迭、分层、锈蚀、划痕等缺陷。3.1.5.2在自由状态时,弹簧各圈节距应均匀。3.1.5.3仔细核对规格型号,要安装的弹簧是否和设计图纸相符。3.1.6管道固定支架应严格按照设计图纸安装。不得在同一直管段上同时安装两个及以上的固定支架。3.1.7导向支架和滑动支架的滑动层与其支承件要接触良好,以保证管道能自由膨胀。3.1.8支、吊架的安装,应先找到土建预埋的钢板,然后在预埋的钢板上焊接槽钢等托架。最后再焊接滑动底板(钢板)。支、吊架的位置要求正确,符合图纸。安装要平整、牢固,焊缝要饱满、不漏焊。3.1.9在混凝土基础上,用膨胀螺栓固定支、吊架的生根时,用φ16的膨胀螺栓,要求打入深度为套管长度的1.2倍。3.1.10支、吊架间距应按设计图纸正确装设,不可错装、漏装,图纸无要求时≤76的管道,可按下表进行安装。管子外径建议的最大间距(保温)321.1~1.5421.4~1.8763.2~3.53.1.11管道安装使用临时支、吊架时,应有明显标记。不得与正式支、吊架位置相冲突。在管道安装及水压试验完毕后应及时拆除。3.2阀门检验3.2.1开关是否灵活,指示是否正确。3.2.2外观检查要求无明显制造缺陷。3.2.3各阀门检查出厂合格证、规格、型号、压力等级、数量是否和图纸相符,对于管道上的阀门还要检查质量证明书等,并对阀门作水压试验。3.2.4当制造厂家确保产品质量,且提供产品质量及使用保证书时,可不解体和不作水压试验。3.3.1.4热压弯头的检验。湖北省工业建筑集团安装工程有限公司江苏利淮钢铁发电项目2江苏利淮钢铁集团有限公司1*80MW煤气发电工程四大管道施工方案a、本工程高压给水管道系统弯头设计为90°热压弯头,主管道管径为Ф219×22,材质20G,主蒸汽管道系统弯头设计为90°热煨弯头+90°热压弯头,主管道管径为Ф273×28,材质12Cr1MoV,低温再热蒸汽管道系统弯头设计为90°热压弯头,主管道管径为Ф457×19,材质20G,高温再热蒸汽管道系统弯头设计为90°热压弯头,主管道管径为Ф450×16,材质12Cr1MoV,首先对弯头进行除锈,尤其是弯头内表面,一定要仔细清理氧化铁。b、认真复查弯头的弯曲半径,是否和图纸相一致,合金钢材质应按规范要求做光谱复检;3.3.2附件的检验3.4管道安装安装顺序:点件检验预制吊装就位对口焊接3.4.1点件:根据图纸和施工计划(材料),清点各部所需的材料是否已到位。3.4.2检验:对管子外观检验,应无划痕、凹坑、腐蚀等局部缺...
