试验报告电桥测电阻试验报告

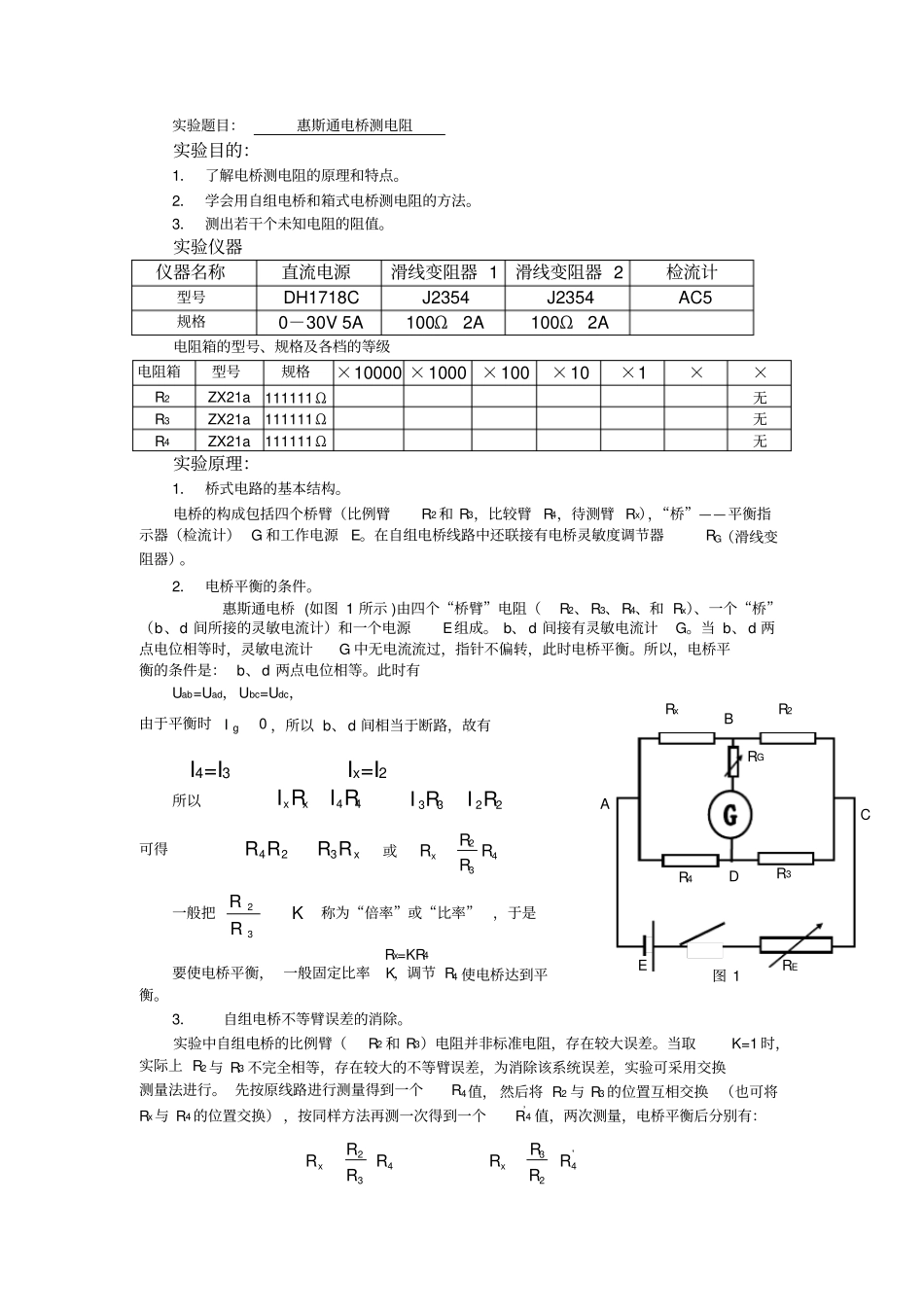

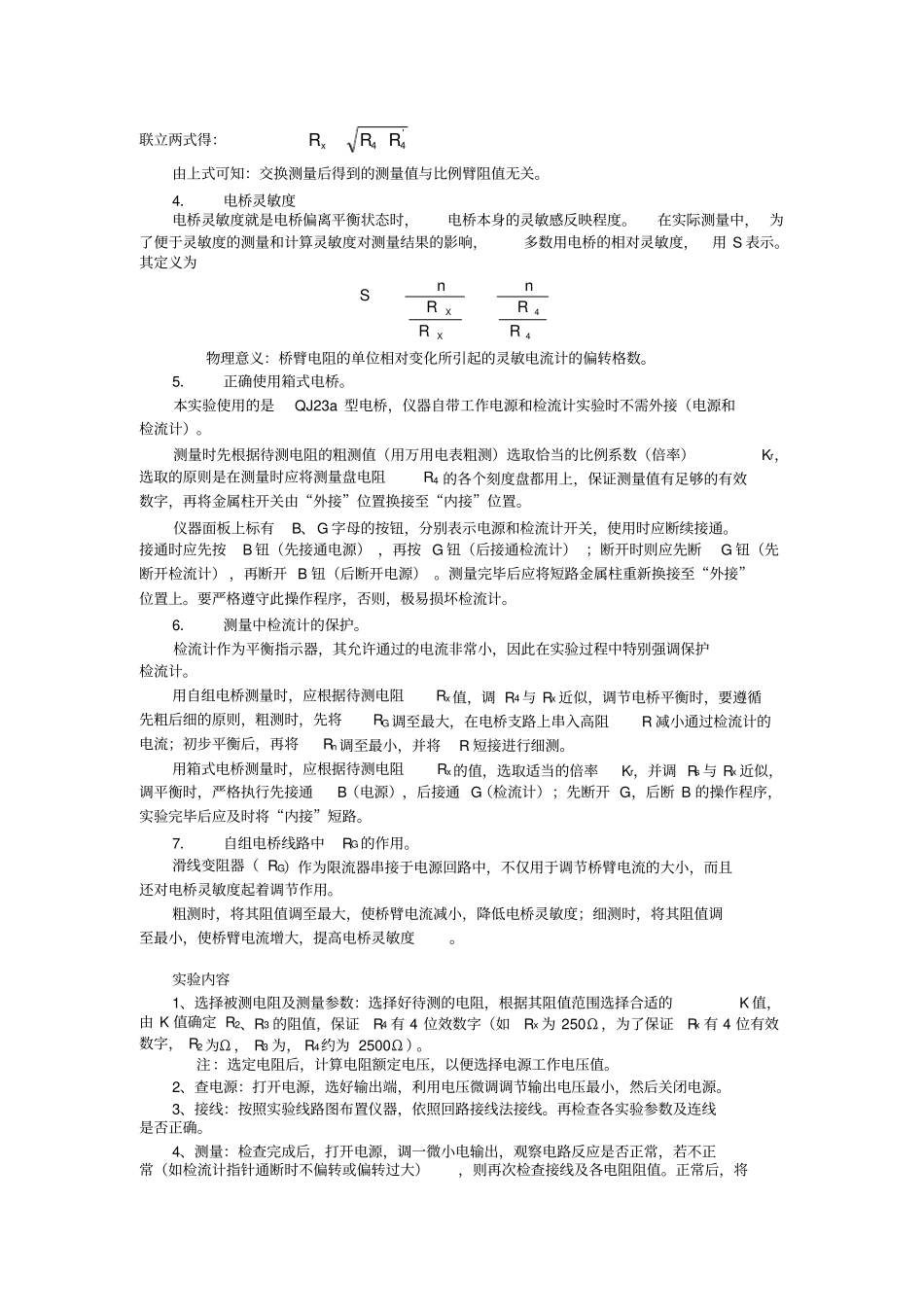

实验题目：惠斯通电桥测电阻实验目的：1． 了解电桥测电阻的原理和特点。2． 学会用自组电桥和箱式电桥测电阻的方法。3． 测出若干个未知电阻的阻值。实验仪器仪器名称直流电源滑线变阻器 1滑线变阻器 2检流计型号DH1718CJ2354J2354AC5规格0－30V 5A100Ω2A100Ω2A电阻箱的型号、规格及各档的等级电阻箱型号规格×10000 ×1000×100×10×1××R2ZX21a111111Ω无R3ZX21a111111Ω无R4ZX21a111111Ω无实验原理：1． 桥式电路的基本结构。电桥的构成包括四个桥臂（比例臂R2 和 R3，比较臂 R4，待测臂 Rx），“桥”——平衡指示器（检流计） G 和工作电源E。在自组电桥线路中还联接有电桥灵敏度调节器RG（滑线变阻器）。2． 电桥平衡的条件。惠斯通电桥 (如图 1 所示 )由四个“桥臂”电阻（R2、R3、R4、和 Rx）、一个“桥”（b、d 间所接的灵敏电流计）和一个电源E组成。 b、 d 间接有灵敏电流计G。当 b、d 两点电位相等时，灵敏电流计G 中无电流流过，指针不偏转，此时电桥平衡。所以，电桥平衡的条件是： b、d 两点电位相等。此时有Uab=Uad，Ubc=Udc，由于平衡时0gI，所以 b、d 间相当于断路，故有I4=I3Ix=I2所以44RIRIxx2233RIRI可得xRRRR324或432 RRRRx一般把KRR32称为“倍率”或“比率”，于是Rx=KR4要使电桥平衡， 一般固定比率K，调节 R4 使电桥达到平衡。3．自组电桥不等臂误差的消除。实验中自组电桥的比例臂（R2 和 R3）电阻并非标准电阻，存在较大误差。当取K=1 时，实际上 R2 与 R3 不完全相等，存在较大的不等臂误差，为消除该系统误差，实验可采用交换测量法进行。 先按原线路进行测量得到一个R4值， 然后将 R2 与 R3 的位置互相交换 （也可将Rx与 R4 的位置交换） ，按同样方法再测一次得到一个R’4 值，两次测量，电桥平衡后分别有：432 RRRRx'423RRRRxAR2RxBCR4R3DREERG图 1联立两式得：'44 RRRx由上式可知：交换测量后得到的测量值与比例臂阻值无关。4．电桥灵敏度电桥灵敏度就是电桥偏离平衡状态时，电桥本身的灵敏感反映程度。在实际测量中， 为了便于灵敏度的测量和计算灵敏度对测量结果的影响，多数用电桥的相对灵敏度，用 S 表示。其定义为44RRnRRnSXX物理意义：桥臂电阻的单位相对变化所引起的灵敏电流计的偏转格数。5．正确使用箱式电桥。本实验使用的是QJ23a 型电桥，仪器自带工作电源和检流计实验时不需外接（电源和检流计）。测量时先根据待测电阻的粗测值（...
