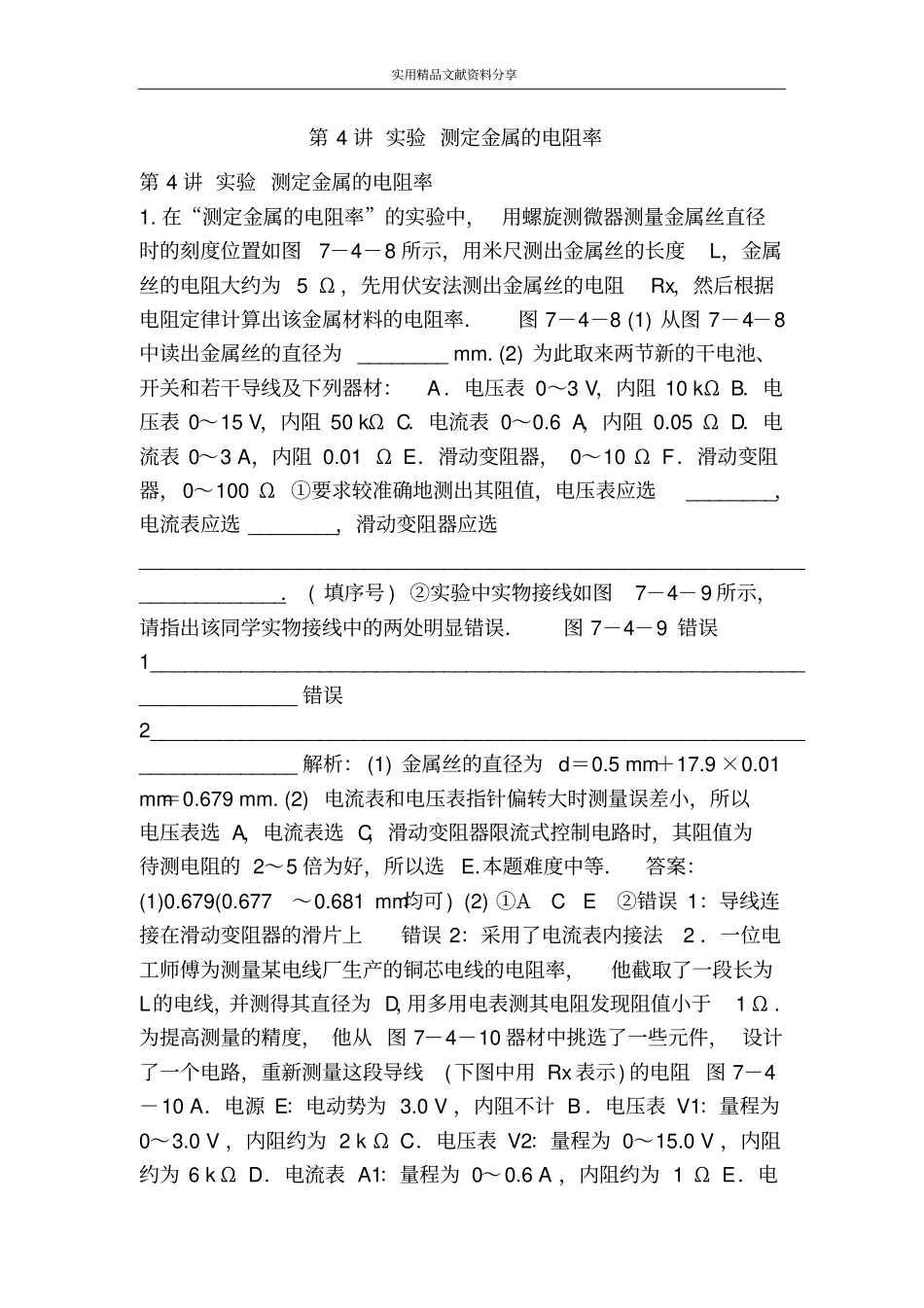

实用精品文献资料分享第 4 讲 实验 测定金属的电阻率第 4 讲 实验 测定金属的电阻率1. 在“测定金属的电阻率”的实验中， 用螺旋测微器测量金属丝直径时的刻度位置如图7－4－8 所示，用米尺测出金属丝的长度L，金属丝的电阻大约为 5 Ω ，先用伏安法测出金属丝的电阻Rx，然后根据电阻定律计算出该金属材料的电阻率．图 7－4－8 (1) 从图 7－4－8中读出金属丝的直径为 ________ mm. (2) 为此取来两节新的干电池、开关和若干导线及下列器材： A ．电压表 0～3 V，内阻 10 kΩ B．电压表 0～15 V，内阻 50 kΩ C．电流表 0～0.6 A，内阻 0.05 Ω D．电流表 0～3 A，内阻 0.01 Ω E．滑动变阻器， 0～10 Ω F．滑动变阻器，0～100 Ω ①要求较准确地测出其阻值，电压表应选________，电流表应选 ________，滑动变阻器应选________________________________________________________________________． ( 填序号 ) ②实验中实物接线如图7－4－9 所示，请指出该同学实物接线中的两处明显错误．图 7－4－9 错误1________________________________________________________________________ 错误2________________________________________________________________________ 解析： (1) 金属丝的直径为 d＝0.5 mm＋17.9 ×0.01 mm＝0.679 mm. (2) 电流表和电压表指针偏转大时测量误差小，所以电压表选 A，电流表选 C，滑动变阻器限流式控制电路时，其阻值为待测电阻的 2～5 倍为好，所以选E.本题难度中等．答案：(1)0.679(0.677～0.681 mm均可) (2) ①AC E ②错误 1：导线连接在滑动变阻器的滑片上错误 2：采用了电流表内接法 2 ．一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段长为L的电线，并测得其直径为 D，用多用电表测其电阻发现阻值小于1 Ω .为提高测量的精度， 他从 图 7－4－10 器材中挑选了一些元件， 设计了一个电路，重新测量这段导线(下图中用 Rx 表示) 的电阻 图 7－4－10 A．电源 E：电动势为 3.0 V ，内阻不计 B ．电压表 V1：量程为0～3.0 V ，内阻约为 2 k Ω C．电压表 V2：量程为 0～15.0 V ，内阻约为 6 k Ω D．电流表 A1：量程为 0～0.6 A ，内阻约为 1 Ω E．电实用精品文献资料分享流表 A2：量程为 0～3.0 A ，内阻约为 0.1 Ω F．滑动变阻器 R1：最大阻值 5 Ω ，...
