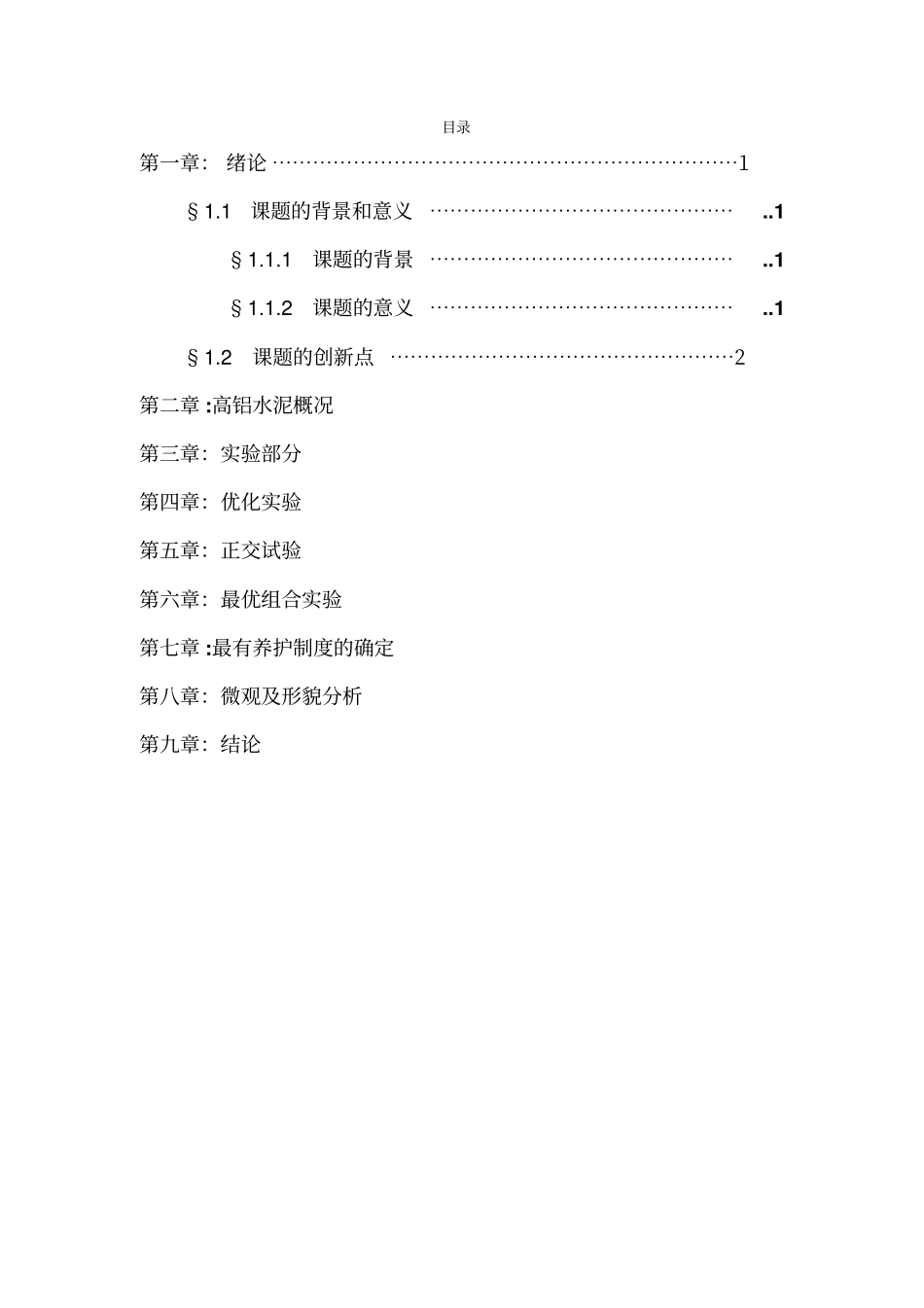

目录第一章： 绪论 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1§1.1课题的背景和意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1 §1.1.1 课题的背景 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1§1.1.2 课题的意义 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1§1.2课题的创新点 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二章 :高铝水泥概况第三章：实验部分第四章：优化实验第五章：正交试验第六章：最优组合实验第七章 :最有养护制度的确定第八章：微观及形貌分析第九章：结论第一章：绪论实验背景及意义铝酸盐水泥 (aluminous cement);即矾土水泥是指以矾土和石灰石为原料，经高温煅烧得到以铝酸钙为主、氧化铝含量约50%的熟料，经磨细制成的水硬性胶凝材料。铝酸盐水泥由于水化产物的晶型转变，导致水泥石长期强度下降的主要原因是：水泥水化后的主要水化产物CaO· Al 2O3· 10H2O(简写为 CAH10) 和 2CaO· Al 2O3· 8H2O（简写为 C2AH8）不稳定，在常温下，随着时间的推移， 都会转变成稳定的3CaO· Al 2O3· 6H2O（简写为 C3AH6），三者的比重分别为1.72 、1.95 、2.52 。但由于铝酸盐水泥硬化后强度倒缩较为显著 , 限制了它的应用范围。 Rodson等学者认为铝酸盐水泥后期强度损失的原因是由于铝酸盐水泥的水化产物由CAH10和 C2AH8转化成 C3AH6 时固相体积分别减少50%和 35%,伴随孔隙形成而强度下降. 在硅酸盐系列水泥中矿物混合材的作用已经被人们所重视, 适当的加入混合材对提高硅酸盐系列水泥材料的性能十分有利, 在对铝酸盐水泥的研究中发现 , 加入适量的矿物混合材对改善铝酸盐水泥的性能有一定作用，由于水化物比重的变化， 使水泥石的孔隙率显著增加，导致强度下降。此外，水化物CAH10和 C2AH8 都属六方晶系，晶体呈片状、针状 , 晶体间结合比较牢固，而C3AH6属立方晶系，常有较多的位错等缺陷存在， 晶体本身强度较低， 晶体之间的结合也比前两种晶体差，这也是导致铝酸盐水泥强度下降的另一原因。在湿热环境下, 水泥石长期强度下降更为严重, 甚至可能引起水泥石结构破坏。因此，一般在结构工程中，不宜采用铝酸盐水泥。通常所说的超细水泥， 一般指的是勃氏比表面积)500~1000㎡ kg，平均粒径 5um 左右，对于普通水泥进行超细粉磨，不仅提高了水泥的强度，还使其具有优良的水泥浆喷灌性能，可用于特殊工程的浇注和堵塞渗漏、 喷涂等，是一般水泥无法实现的并实现高耐久性和低成本化。若能将高铝...
